EATON - MOELLERCaixas e armários pequenos MINI-2 177066 Y7-177066 EATON ELECTRIC Mini placa IP20 1-linha 2-mod.

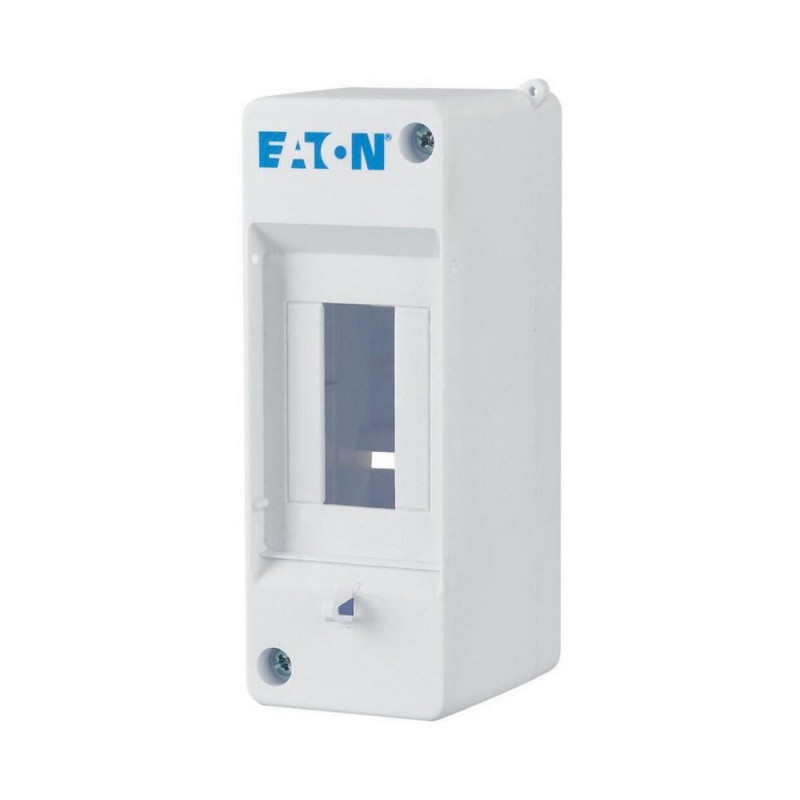

EATON - MOELLER MINI-2 177066 Y7-177066 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MINI-2 177066 Y7-177066 EATON ELECTRIC Mini placa IP20 1-linha 2-mod.

Referência: MINI-2

Código: 177066

Número de catálogo: Y7-177066

Fabricante: EATON - MOELLER

Descrição:

Mini placa IP20 1-linha 2-mod.
Caixa de distribuição IP20 Mini Type, 1 linha, 2 módulos
Eaton xComfort Micro/Mini LV systems Final Distribution Boards. Mini compact distribution board, 1-row 2 SU, IP20
Quadro de distribuição compacto de mini plástico, para a instalação de dispositivos de comutação e proteção, de acordo com a norma de dimensão DIN 43 880, com profundidade de instalação de 70 mm e corrente de até 63 A, 400 V /50 Hz, grau de proteção IP20 de acordo com IEC/EN 62208, aprovado para a construção de quadros de distribuição de serviço de acordo com IEC/EN 61439-3, para montagem saliente, tampo com abertura para dispositivo de 46 mm, selável como padrão, base branca e tampa com fecho de rosca, orifício cego para entradas de cabos métricos na parte superior 1x M20, inferior 1x M20 e traseira 2x M20, proteção Classe II, 2 unidades de espaço. Encomende a tampa da janela T2-MINI separadamente.

Categorias:

  • Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
  • EATON - MOELLER > Caixas e armários pequenos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 3,96 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xComfort Micro/Mini mini series
Catalog Number
177066
EAN
4015081715091
Product Length/Depth
66 mm
Product Height
140 mm
Product Width
53 mm
Product Weight
0.08 kg
Compliances
RoHS conform
Certifications
IEC/EN 62208
Model Code
MINI-2

Delivery program

Type
Basic deviceInstallation distribution boardMINI distribution board
Application
Indoor (installation site)
Color
White
Signal white (RAL 9003)

Technical data - electrical

Voltage rating at AC
400 V AC
Frequency rating of contacts
50 Hz

Technical data - mechanical

Closure type
Other
Enclosure material
Plastic
Width in number of modular spacings
2
Mounting method
DIN-rail
Surface mounted (plaster)
Surface mounting
Material
ABS (plastic)
Degree of protection
IP20
IK05 (impact resistance)
Number of module space units per row
2
Number of rows
1
Terminal type
Without terminals
Built-in depth
70 mm
Built-in height
0 mm
Built-in width
0 mm
Internal depth
60 mm
Cable entry postion
Metric cable entries on top and bottom, side, back plate
Cover/door model
With notch
Cover/door type
None
Other
Module rack type
Single-rail
Protective shrouding material
Plastic

Temperature-rise verification as per IEC 60890

Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
10 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
12 W

Design verification as per IEC 61439 - technical data

Ambient operating temperature details
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
650 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP20
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
2.8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.

Additional information

Features
EMC-version
Fitted with:
Basic device
Functions
Basic device
Protection class
II (totally insulated)
RAL-number
9003
Special features
IP20Protection Class IIPlastic housing white (RAL 9003)
Used with
Basic device
Installation distribution board
MINI distribution board

ETIM for 177066 Quadros de distribuição (EC000214)

Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem em superfície (gesso)
Nome da característicaQuantidade de filas (EF000266)
Valor da característica1
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica2
Nome da característicaTipo de cobertura (EF000339)
Valor da característicaNenhum
Nome da característicaTipo de tampa (EF009212)
Valor da característicaCom recuo
Nome da característicaTipo de porta (EF004464)
Valor da característicaOutro
Nome da característicaTampa/porta transparente (EF006244)
Valor da característicaNão
Nome da característicaPorta para passagem de sinal (EF015941)
Valor da característicaNão
Nome da característicaCom fechadura (EF006306)
Valor da característicaNão
Nome da característicaTipo de fecho (EF004462)
Valor da característicaOutro
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaPlástico
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica70 mm
Nome da característicaAltura embutida (EF000332)
Valor da característica0 mm
Nome da característicaLargura para embutir (EF000846)
Valor da característica0 mm
Nome da característicaProfundidade interior (EF001131)
Valor da característica60 mm
Nome da característicaBorne de terra (EF015776)
Valor da característicaNão
Nome da característicaBorne de neutro (EF015777)
Valor da característicaNão
Nome da característicaCalha DIN (EF001134)
Valor da característicaSim
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaNão
Nome da característicaExtensão possível (EF001088)
Valor da característicaNão
Nome da característicaVersão EMC (EF001062)
Valor da característicaSim
Nome da característicaCor (EF000007)
Valor da característicaBranco
Nome da característicaNúmero RAL (EF000116)
Valor da característica9003
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaAltura (EF000040)
Valor da característica140 mm
Nome da característicaLargura (EF000008)
Valor da característica53 mm
Nome da característicaProfundidade (EF000049)
Valor da característica66 mm
