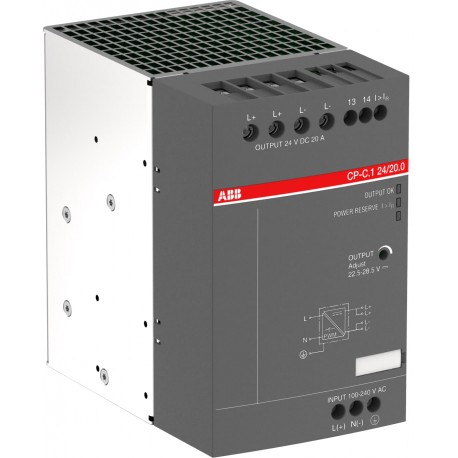

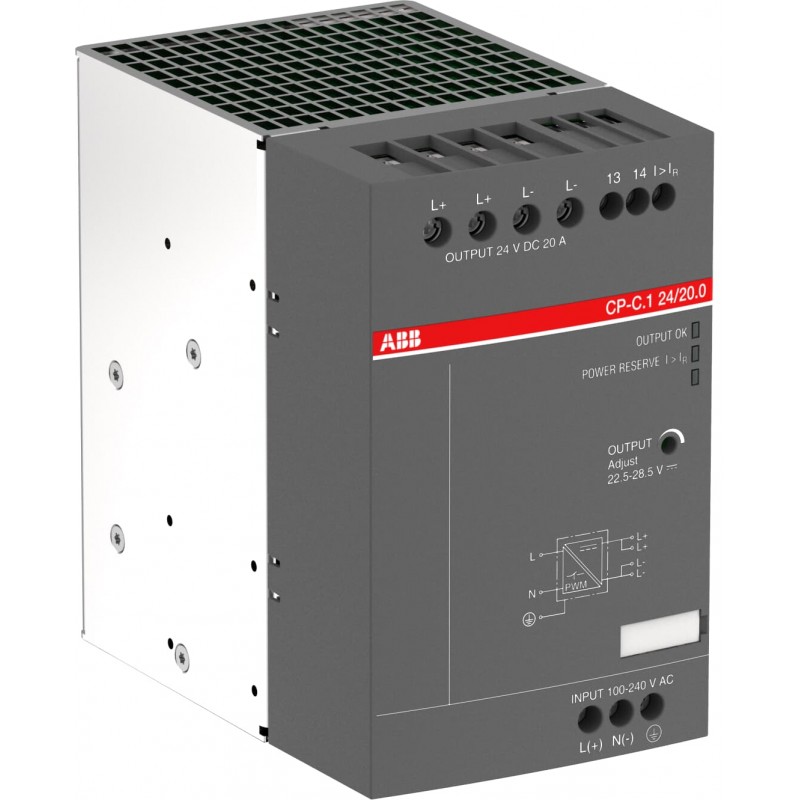

1SVR360763R2001 ABB Cp-C.1 24/20.0-C Блок питания
1SVR360763R2001
ABB
Cp-C.1 24/20.0-C Блок питания
CP-C.1 24/20.0-C - это блок питания из хлопасти CP-C.1 с покрытием PCBA. Первичный переключательный режим питания предлагает широкий диапазон входов 85-264 В переменного тока и 90-300 В постоянного тока, номинальное входное напряжение составляет 110-240 В переменного тока. Номинальная выходная мощность составляет 480 Вт, номинальный выходной ток составляет 20 А при выходном напряжении 24 В постоянного тока. Выходное напряжение регулируется в диапазоне от 22,5 до 28,5 В постоянного тока. Блок питания обеспечивает выходную характеристику U/I с запасом хода до 30 % и позволяет выполнять параллельную работу для увеличения емкости и обеспечения резервирования. Дополнительные характеристики: коррекция коэффициента мощности в соответствии с EN 61000-3-2. Блок резервирования и буферные модули доступны в качестве аксессуаров
Низковольтное оборудование > Источник питания постоян. тока (DC)
Электронные реле
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
СР-С.1 24/20.0-С
Идентификатор продукта:
1СВР360763Р2001
EAN:
4013614503863
Описание каталога:
CP-C.1 24/20.0-C Источник питания В: 100-240 В переменного тока / 90-300 В постоянного тока: DC 24V / 20A
Длинное описание:
CP-C.1 24/20.0-C - это блок питания из хлопасти CP-C.1 с покрытием PCBA. Первичный переключательный режим питания предлагает широкий диапазон входов 85-264 В переменного тока и 90-300 В постоянного тока, номинальное входное напряжение составляет 110-240 В переменного тока. Номинальная выходная мощность составляет 480 Вт, номинальный выходной ток составляет 20 А при выходном напряжении 24 В постоянного тока. Выходное напряжение регулируется в диапазоне от 22,5 до 28,5 В постоянного тока. Блок питания обеспечивает выходную характеристику U/I с запасом хода до 30 % и позволяет выполнять параллельную работу для увеличения емкости и обеспечения резервирования. Дополнительные характеристики: коррекция коэффициента мощности в соответствии с EN 61000-3-2. Блок резервирования и буферные модули доступны в качестве аксессуаров
упорядочение
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85044090
Популярные загрузки
Лист данных, техническая информация:N n2СДК114106Д0201
Инструкции и руководства:N n1SVC360560M0000
Инструкции и руководства (Часть 2):N n1СВЦ360560М9000
Размеры
Чистая ширина продукта:
82 мм
Чистая высота продукта:
129,4 мм
Чистая глубина продукта / Длина:
136 мм
Чистый вес продукта:
1,59 кг
Информация о контейнерах
Уровень пакета 1 Ширина:
110 мм
Пакет Уровень 1 Глубина / Длина:
168 мм
Пакет Уровень 1 Высота:
160 мм
Пакет Уровень 1 Валовой вес:
1,72 кг
Пакет Уровень 1 EAN:
4013614503863
Пакет Уровня 1 Единицы:
коробка 1 шт.
технический
функция:
Питание в режиме переключения
Количество фаз:
1
Номинальное входное напряжение (UВ):
100 ... 240 В переменного тока
90 ... 300 В постоянного тока
Входное напряжение (Uв):
85 ... 264 В переменного тока
90 ... 300 В постоянного тока
Типичный входной ток:
(115 В переменного тока) 4,6 А
(230 В переменного тока) 2,3 А
Время удержания:
(230 В переменного тока) мин. 40 мс
Оценка частоты (f):
50 Гц
60 Гц
Номинальные частотные ограничения:
45 ... 65 Гц
Характеристика выхода:
Характеристическая кривая U/I с запасом хода
Номинальная выходная мощность:
480 Вт
Выходная мощность:
480 Вт
Номинальное выходное напряжение:
24 V DC
Выходное напряжение (Uвне):
24 V DC
Номинальный выходной ток:
-25 °C ... +60 °C 20 A
-40 °C ... +40 °C 26 A
Выходной ток:
20 А
Максимальный выходной ток (Iвне):
26 А
Рейтинговый импульс выдерживает напряжение (Uшалун):
Входная / выходная схема 4 кВ
Входная цепь / PE 4 кВ
Входная цепь / релейный контакт 4 кВ
Выходная схема / PE 0,5 кВ
Выходная схема 0,5 кВ
Оценка теплоизоляционного напряжения (Uя):
Входная / выходная схема 300 В
Входная схема / PE 300 В
Входная цепь / релейный контакт 300 В
Выходная схема / PE 50 В
Степень защиты:
IP20 жилищного строительства
Терминалы IP20
Степень загрязнения:
2
Соединительная входная схема емкости:
Гибкий с наконечником 0,5 ... 2,5 мм²
Гибкий 0,5 ... 2,5 мм²
Жесткий 0,5 ... 4 мм²
Выходная схема соединительной емкости:
Гибкий с наконечником 2,5 ... 10 мм²
Гибкий 2.5 ... 10 мм²
Жесткий 2,5 ... 16 мм²
Затягивание крутящего момента:
Вспомогательный контур 0,5 Н·м
Входной контур 0,5 Н·м
Выходная схема 1,2 Н·м
Длина проволоки:
Вспомогательная цепь 8 мм
Входной контур 8 мм
Выходной контур 10 мм
Рекомендуемый водитель винта:
Входная схема / Выходная схема PH1
Входная схема / выходная схема 0,8 x 4
Минимальное монтажное расстояние:
Электропроводящей плитой, горизонтальная 25 мм
Электропроводящей плитой, вертикальная 25 мм
Другое устройство того же типа, горизонтальное 25 мм
Другое устройство того же типа, вертикальное 25 мм
Позиция монтажа:
Позиция 1, 7
Монтаж на DIN Rail:
TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
Стандарты:
CAN/CSA C22.2 No.107.1
EN 50581
МЭК/EN 60079-0
МЭК/EN 60079-15
МЭК/EN 60079-7
МЭК/EN 61000-6-2
МЭК/EN 61000-6-3
МЭК/EN 61204
УЛ 508
УЛ 61010-1
УЛ 61010-2-201
МЭК/EN 61010-1
экологический
Температура окружающего воздуха:
При эксплуатации -40 ... +70 °C
Хранение -40 ... +85 °C
Сопротивление вибрациям acc. к IEC 60068-2-6:
10-58 Гц, ±0,15 мм; 58-150 Гц, 2g, 10 циклов развертки по каждой оси
Сопротивление Шок acc. к IEC 60068-2-27:
30g / 3 удара / 6 мс
Устойчивость к влажной жаре в соответствии с IEC 60068-2-30:
Тест Db: 55°C, 2 цикла
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Технический UL/CSA
Соединительная емкость входной цепи UL/CSA:
Гибкость с наконечником 20-12 AWG
Гибкий 20-12 AWG
Жесткий 20-10 AWG
Соединительная выходная схема емкости UL/CSA:
Гибкий 12-8 AWG
Жесткий 12-6 AWG
Ужесточение крутящего момента UL/CSA:
Входная схема 4,4 дюйма·фунт
Выходная схема 10,5 дюйма·фунт
Электромагнитная совместимость
Электростатический разряд (устойчивость к электростатическому разряду) в соответствии с IEC 61000-4-2:
Уровень 4 Воздушный разряд 15 кВ
Уровень 4 Контактный разряд 8 кВ
Устойчивость к излучаемому электромагнитному полю в соответствии с IEC 61000-4-3:
Уровень 3 10 В/м
Электрический быстрый переходный процесс (burst Immunity) в соответствии с IEC 61000-4-4:
Сигнал порта питания уровня 4 кВ 4 кВ
Устойчивость к перенапряжению в соответствии с IEC 61000-4-5:
Уровень 4 От линии до земли 4 кВ
Уровень 4 От линии к линии 2 кВ
Иммунитет к проводимым нарушениям в соответствии с IEC 61000-4-6:
Уровень 3 10 В
Электромагнитная совместимость (ЭМС):
Иммунитет - Класс B
Эмиссия - Класс B
Сертификаты и декларации (номер документа)
Сертификат ABS:N nABS_17-HG1591548-2-КПК
Сертификат ATEX:N nCertificate_DEMKO_16_ATEX_1746X для обследования типа
Сертификат ЦБ:N nCB_DK-59135-A3-UL
Сертификат cULus:N ncULus508_20161102-Э174460
Сертификат cURus:N ncURus60950_E196145-А11-УЛ; цУРусАНСИ-12-12_20161122_E317914
Декларация соответствия - CE:N n1СВД982042
Сертификат DNV GL:N nDNV_GL_TAA00000YB_1
Инструкции и руководства:N n1SVC360560M0000
Инструкции и руководства (Часть 2):N n1СВЦ360560М9000
Информация RoHS:N n1СВД982042
Классификации
Код классификации объектов:
T
ИДВТ 5:
EC002540 - источник питания постоянного тока
ИДВТ 6:
EC002540 - источник питания постоянного тока
ИДВТ 7:
EC002540 - источник питания постоянного тока
eКласс:
V11.0 : 27040701
UNSPSC:
39121004
E-Number (Финляндия):
2712545
| Характеристика | Значение |
|---|---|
| Voltage type (supply voltage) (EF002991) | AC/DC |
| 1st secondary output voltage (EF006792) | 24 V |
| 2nd secondary output voltage (EF006797) | 0 V |
| 3rd secondary output voltage (EF006800) | 0 V |
| Max. output current 1 (EF008284) | 26 A |
| Max. output current 2 (EF008285) | 0 A |
| Max. output current 3 (EF008286) | 0 A |
| Secondary voltage adjustable (EF007002) | No |
| Nominal value output voltage 1 (EF009393) | 24 V |
| Nominal value output voltage 2 (EF009394) | 0 V |
| Nominal value output voltage 3 (EF009395) | 0 V |
| Nominal value output current 1 (EF009396) | 20 A |
| Nominal value output current 2 (EF009397) | 0 A |
| Nominal value output current 3 (EF009398) | 0 A |
| Short-circuit-proof (EF007332) | Yes |
| Rated supply voltage AC 50 Hz (EF007076) | 264 V |
| Rated supply voltage AC 60 Hz (EF007077) | 264 V |
| Rated supply voltage DC (EF007078) | 300 V |
| Output voltage stabilized (EF003092) | Yes |
| Power consumption (EF000346) | 508 VA |
| Power output (EF003034) | 480 W |
| Stabilized (EF005302) | Yes |
| Type of electric connection (EF003961) | Screw connection |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting possible (EF003973) | No |
| Modular version (EF001126) | No |
| Built-in width (EF000846) | 82 mm |
| Built-in height (EF000332) | 129.4 mm |
| Direct mounting possible (EF005689) | No |
| Width (EF000008) | 82 mm |
| Height (EF000040) | 129.4 mm |
| Depth (EF000049) | 136 mm |
| Suitable for safety functions (EF001597) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Degree of protection (IP) (EF005474) | IP20 |
| Degree of protection (NEMA) (EF011959) | 1 |
