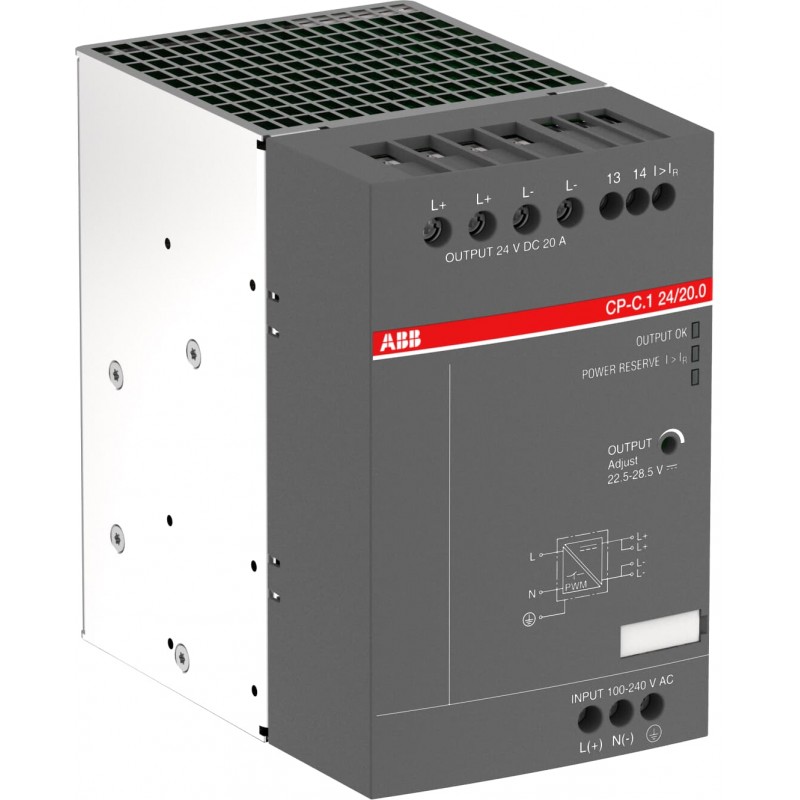

ABB 1SVR360763R2001 1SVR360763R2001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

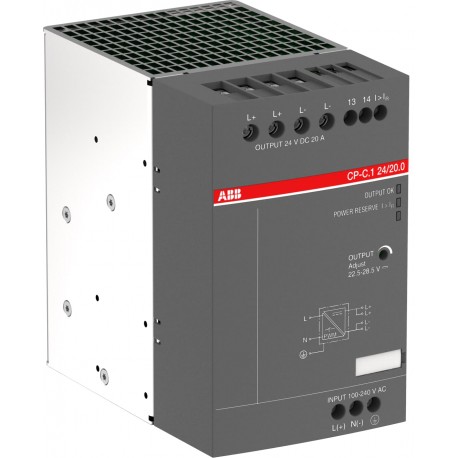

1SVR360763R2001 ABB CP-C.1 24/20.0-C Netzteil

Artikel-Nr.: 1SVR360763R2001

Hersteller: ABB

Beschreibung:

CP-C.1 24/20.0-C Netzteil

Netzteil In:100-240VAC/90-300VDC Out:DC 24V/20A Schutzlackierte Leiterplatte

Kategorien:

Niederspannungsschaltgeräte > Gleichstromversorgung
ABB > Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Mehr Infos
ETIM
Bewertungen

Garantie, Reparatur, Umtausch.

Stückpreis: 531,67 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden.Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Menge	Preis

Standardlieferzeit: 25 Tage.

Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.
Bei abweichender Lieferzeitangaben werden wir dieses bei der Bestellung angeben.
Zu dieser Lieferzeit müssen Sie den Postweg von unserem Lager zur Lieferadresse hinzugeben.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
Mindestbestellmenge	1 Stück
Zolltarifnummer	85044095
Hauptdokumente
Datenblatt, technische Information	2CDC114106D0201
Montage- und Betriebsanleitung	1SVC360560M0000
Ex Bedienungsanleitung	1SVC360560M9000
Abmessungen
Breite (Netto-Abmessung)	82 mm
Höhe (Netto-Abmessung)	129.4 mm
Tiefe (Netto-Abmessung)	136 mm
Nettogewicht	1.59 kg
Verpackungsinformationen
Breite Verpackungseinheit 1	110 mm
Länge Verpackungseinheit 1	168 mm
Höhe Verpackungseinheit 1	160 mm
Bruttogewicht Verpackungseinheit 1	1.72 kg
EAN Verpackungseinheit 1	4013614503863
Menge Verpackungseinheit 1	Karton 1 Stück
Technische Daten
Funktion	Schaltnetzteil
Anzahl Phasen	1-phasig
Bemessungseingangsspannung (U_IN)	100 ... 240 V AC
	90 ... 300 V DC
Eingangsspannung (U_in)	85 ... 264 V AC
	90 ... 300 V DC
Typischer Eingangsstrom	(115 V AC) 4.6 A
	(230 V AC) 2.3 A
Überbrückungszeit	(230 V AC) min. 40 ms
Bemessungsfrequenz (f)	50 / 60 Hz
Bemessungsfrequenzgrenzen	45 ... 65 Hz
Kennlinie bei Überlast	U/I-Ausgangskennlinie mit Leistungsreserve
Bemessungsausgangsleistung	480 W
Ausgangsleistung	480 W
Bemessungsausgangsspannung	24 V DC
Ausgangsspannung (U_out)	24 V DC
Bemessungsausgangsstrom	(-25 °C ... +60 °C) 20 A
	(-40 °C ... +40 °C) 26 A
Ausgangsstrom	20 A
Maximaler Ausgangsstrom (I_out)	26 A
Bemessungsstoßspannungsfestigkeit (U_imp)	Eingangs-/Ausgangsstromkreis 4 kV
	Eingangsstromkreis/PE 4 kV
	Eingangsstromkreis/Relaiskontakt 4 kV
	Ausgangsstromkreis/PE 0.5 kV
	Ausgangsstromkreis 0.5 kV
Bemessungsisolationsspannung (U_i)	Eingangsstromkreis / Ausgangsstromkreis 300 V
	Eingangsstromkreis / PE 300 V
	Eingangsstromkreis / Relaiskontakt 300 V
	Ausgangsstromkreis / PE 50 V
Schutzart	Gehäuse IP20
	Anschlussklemmen IP20
Verschmutzungsgrad	2
Anschlussmöglichkeit-Eingangsstromkreis	flexibel mit Aderendhülse 0.5 ... 2.5 mm²
	flexibel 0.5 ... 2.5 mm²
	starr 0.5 ... 4 mm²
Anschlussmöglichkeit-Ausgangsstromkreis	flexibel mit Aderendhülse 2.5 ... 10 mm²
	flexibel 2.5 ... 10 mm²
	starr 2.5 ... 16 mm²
Anzugsdrehmoment	Hilfsstromkreis 0.5 N·m
	Eingangsstromkreis 0.5 N·m
	Ausgangsstromkreis 1.2 N·m
Abisolierlänge	Hilfsstromkreis 8 mm
	Eingangsstromkreis 8 mm
	Ausgangsstromkreis 10 mm
Empfohlener Schraubendreher	Eingangs-/Ausgangsstromkreis PH1
	Eingangs-/Ausgangsstromkreis 0.8 x 4
Mindestmontageabstände	elektrisch leitende Platte, horizontal 25 mm
	elektrisch leitende Platte, vertikal 25 mm
	anderes Gerät gleichen Typs, horizontal 25 mm
	anderes Gerät gleichen Typs, vertikal 25 mm
Einbaulage	Position 1, 7
	Position 7
Montage auf DIN-Schiene	TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
	TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Normen	CAN/CSA C22.2 No.107.1
	IEC/EN 63000
	IEC/EN 60079-0
	IEC/EN 60079-15
	IEC/EN 60079-7
	IEC/EN 61000-6-2
	IEC/EN 61000-6-3
	IEC/EN 61204
	UL 508
	UL 61010-1
	UL 61010-2-201
	IEC/EN 61010-1
Technische Daten UL/CSA
Anschlussmöglichkeit-Eingangsstromkreis UL/CSA	flexibel mit Aderendhülse 20-12 AWG
	flexibel 20-12 AWG
	starr 20-10 AWG
Anschlussmöglichkeit-Ausgangsstromkreis UL/CSA	flexibel 12-8 AWG
	starr 12-6 AWG
Anzugsdrehmoment UL/CSA	Eingangsstromkreis 4.4 in·lb
	Ausgangsstromkreis 10.5 in·lb
Electromagnetic Compatibility
Elektrostatische Entladung (ESD) nach IEC 61000-4-2	Level 4 Luftentladung 15 kV
	Level 4 Kontaktentladung 8 kV
Störfestigkeit gegen elektromagnetische Felder nach IEC 61000-4-3	Level 3 10 V/m
Störfestigkeit gegen schnelle transiente elektrische Störgrößen nach IEC 61000-4-4	Level 4 Stromversorgungsanschluss-Signal 4 kV
Störfestigkeit gegen Stoßspannungen nach IEC 61000-4-5	Level 4 Leitung-zu-Erde 4 kV
	Level 4 Leitung-zu-Leitung 2 kV
Störfestigkeit gegen leitungsgeführte Störgrössen nach IEC 61000-4-6	Level 3 10 V
Elektromagnetische Verträglichkeit (EMV)	Immunität - Klasse B
	Emission - Klasse B
Umgebungsbedingungen
Umgebungstemperatur	(Betrieb) -40 ... +70 °C
	(Lagerung) -40 ... +85 °C
Höchstzulässige Betriebshöhenlage	5000 m
Widerstandsfähigkeit gegen feucht Wärme nach IEC 60068-2-30	Test Db 55°C, 2 cycles
Schockfestigkeit nach IEC/EN 60068-2-27	30g 3 Schocks 6 ms
Vibrationsfestigkeit nach IEC/EN 60068-2-6	±0,15 mm 10 ... 58 Hz
	10 Durchlaufzyklen pro Achse: 2g 58 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)	9AKK108467A5658
REACH Erklärung	1SVD982001-4501
RoHS Erklärung	1SVD982001-4401
RoHS Information	nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA	2CMT2023-006535
WEEE B2C / B2B	B2B
WEEE Kategorie	5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
ABS Zertifikat	ABS_17-HG1591548-2-PDA
Atex Zertifikat	Type Examination Certificate_DEMKO_16_ATEX_1746X
CB Zertifikat	CB_DK_103862_A2_UL
cULus Zertifikat	cULus508_20161102-E174460
cURus Zertifikat	cURus60950_E196145-A11-UL
	cURusANSI-12-12_20161122_E317914
Konformitätserklärung - CE	1SVD982042-00
Konformitätserklärung - UKCA	1SVD982042-10
DNV GL Zertifikat	DNV_GL_TAA00000YB_1
IECEx Zertifikat	IECEx_ULD_170031X
SEMI Zertifikat	SEMI_F47_4787681819-2
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)	T
ETIM 9	EC002540 - Gleichstromversorgung
ETIM 10	EC002540 - Gleichstromversorgung
eClass	V11.0 : 27040701
UNSPSC	39121004
E-Nummer (Finnland)	2712545
E-Nummer (Norwegen)	6609433

ETIM for 1SVR360763R2001 Niederspannungsschaltgeräte (EC002540)

MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)

MerkmalswertAC/DC

Merkmalsname1. Ausgangsspannung (EF006792)

Merkmalswert24 V

Merkmalsname2. Ausgangsspannung (EF006797)

Merkmalswert0 V

Merkmalsname3. Ausgangsspannung (EF006800)

Merkmalswert0 V

MerkmalsnameMax. Ausgangsstrom 1 (EF008284)

Merkmalswert26 A

MerkmalsnameMax. Ausgangsstrom 2 (EF008285)

Merkmalswert0 A

MerkmalsnameMax. Ausgangsstrom 3 (EF008286)

Merkmalswert0 A

MerkmalsnameAusgangsspannung einstellbar (EF007002)

MerkmalswertNein

MerkmalsnameNennwert Ausgangsspannung 1 (EF009393)

Merkmalswert24 V

MerkmalsnameNennwert Ausgangsspannung 2 (EF009394)

Merkmalswert0 V

MerkmalsnameNennwert Ausgangsspannung 3 (EF009395)

Merkmalswert0 V

MerkmalsnameNennwert Ausgangsstrom 1 (EF009396)

Merkmalswert20 A

MerkmalsnameNennwert Ausgangsstrom 2 (EF009397)

Merkmalswert0 A

MerkmalsnameNennwert Ausgangsstrom 3 (EF009398)

Merkmalswert0 A

MerkmalsnameKurzschlussfest (EF007332)

MerkmalswertJa

MerkmalsnameBemessungsversorgungsspannung AC 50 Hz (EF007076)

Merkmalswert264 V

MerkmalsnameBemessungsversorgungsspannung AC 60 Hz (EF007077)

Merkmalswert264 V

MerkmalsnameBemessungsversorgungsspannung DC (EF007078)

Merkmalswert300 V

MerkmalsnameAusgangsspannung geregelt (EF003092)

MerkmalswertJa

MerkmalsnameLeistungsaufnahme (EF000346)

Merkmalswert508 VA

MerkmalsnameLeistungsabgabe (EF003034)

Merkmalswert480 W

MerkmalsnameStabilisiert (EF005302)

MerkmalswertJa

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)

MerkmalswertSchraubanschluss

MerkmalsnameTragschienenmontage möglich (EF003972)

MerkmalswertJa

MerkmalsnameWandmontage möglich (EF003973)

MerkmalswertNein

MerkmalsnameGeeignet für Reiheneinbau (EF001126)

MerkmalswertNein

MerkmalsnameEinbaubreite (EF000846)

Merkmalswert82 mm

MerkmalsnameEinbauhöhe (EF000332)

Merkmalswert129.4 mm

MerkmalsnameDirektmontage möglich (EF005689)

MerkmalswertNein

MerkmalsnameBreite (EF000008)

Merkmalswert82 mm

MerkmalsnameHöhe (EF000040)

Merkmalswert129.4 mm

MerkmalsnameTiefe (EF000049)

Merkmalswert136 mm

MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)

MerkmalswertNein

MerkmalsnameSIL nach IEC 61508 (EF009889)

Merkmalswertohne

MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)

Merkmalswertohne

MerkmalsnameSchutzart (IP) (EF005474)

MerkmalswertIP20

MerkmalsnameSchutzart (NEMA) (EF011959)

Merkmalswert1
