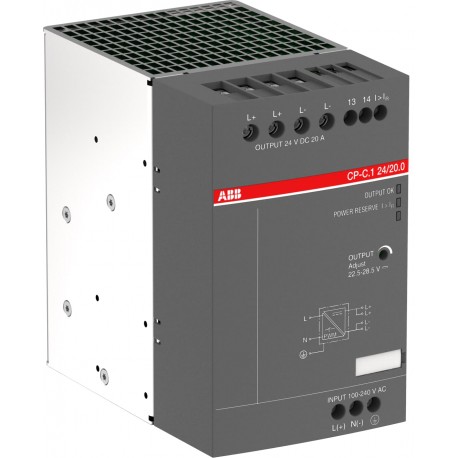

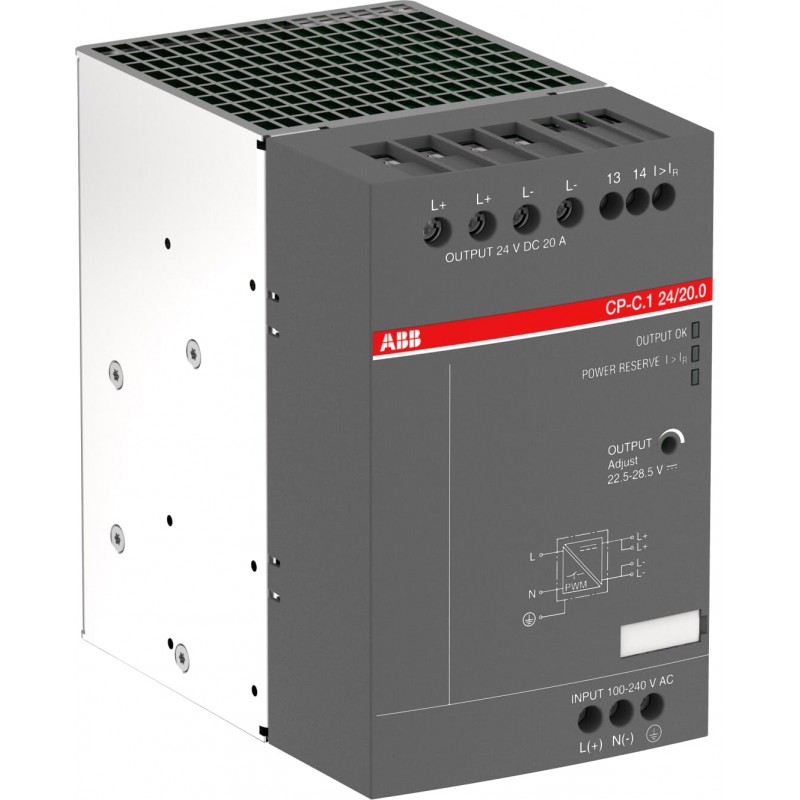

1SVR360763R2001 ABB CP-C.1 24/20.0-C Power supply
1SVR360763R2001
ABB
CP-C.1 24/20.0-C Power supply
CP-C.1 24/20.0-C Power supply In:100-240VAC/90-300VDC Out:DC 24V/20A
Componentes industriales de baja tensión > Fuente de alimentación CC
Relés electrónicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85044095 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC114106D0201 |
| Instrucciones y manuales | 1SVC360560M0000 |
| Instrucciones de uso Ex | 1SVC360560M9000 |
| Dimensiones | |
| Ancho del product | 82 mm |
| Alto del producto | 129.4 mm |
| Largo del product | 136 mm |
| Peso del product | 1.59 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Ancho | 110 mm |
| Embalaje Nivel 1 Largo | 168 mm |
| Embalaje Nivel 1 Alto | 160 mm |
| Embalaje Nivel 1 Peso | 1.72 kg |
| Embalaje Nivel 1 EAN | 4013614503863 |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Técnica | |
| Función | Switch mode power supply |
| Número de fases | 1-fase |
| Tensión nominal de entrada (UIN) | 100 ... 240 V AC |
| 90 ... 300 V DC | |
| Tensión de entrada (Uin) | 85 ... 264 V AC |
| 90 ... 300 V DC | |
| Corriente de entrada típica | (115 V AC) 4.6 A |
| (230 V AC) 2.3 A | |
| Tiempo de espera | (230 V AC) min. 40 ms |
| Frecuencia nominal (f) | 50 / 60 Hz |
| Límites de frecuencia nominal | 45 ... 65 Hz |
| Características de la salida | U/I characteristic curve with power reserve |
| Potencia nominal de salida | 480 W |
| Potencia de salida | 480 W |
| Tensión nominal de salida | 24 V DC |
| Tensión de salida (Uout) | 24 V DC |
| Corriente nominal de salida | -25 °C ... +60 °C 20 A |
| -40 °C ... +40 °C 26 A | |
| Corriente de salida | 20 A |
| Corriente de salida máxima (Iout) | 26 A |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit / Output Circuit 4 kV |
| Input Circuit / PE 4 kV | |
| Input Circuit / Relay Contact 4 kV | |
| Output Circuit / PE 0.5 kV | |
| Output Circuit 0.5 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 300 V |
| Circuito de entrada / PE 300 V | |
| Circuito de entrada / contacto de relé 300 V | |
| Circuito de salida / PE 50 V | |
| Grado de protección | Housing IP20 |
| Terminals IP20 | |
| Grado de contaminación | 2 |
| Capacidad de conexión del circuito de entrada | Flexible con férula 0.5 ... 2.5 mm² |
| Flexible 0.5 ... 2.5 mm² | |
| Rígido 0.5 ... 4 mm² | |
| Conexión de la capacidad del circuito de salida | Flexible con férula 2.5 ... 10 mm² |
| Flexible 2.5 ... 10 mm² | |
| Rígido 2.5 ... 16 mm² | |
| Par de apriete | Auxiliary Circuit 0.5 N·m |
| Input Circuit 0.5 N·m | |
| Output Circuit 1.2 N·m | |
| Longitud de pelado del cable | Circuito auxiliar 8 mm |
| Circuito de entrada 8 mm | |
| Circuito de salida 10 mm | |
| Destornillador recomendado | Input Circuit / Output Circuit PH1 |
| Input Circuit / Output Circuit 0.8 x 4 | |
| Distancia mínima de montaje | Electrical Conductive Board, Horizontal 25 mm |
| Electrical Conductive Board, Vertical 25 mm | |
| Other Device Same Type, Horizontal 25 mm | |
| Other Device Same Type, Vertical 25 mm | |
| Posición de montaje | Position 1 |
| 7 | |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.107.1 |
| IEC/EN 63000 | |
| IEC/EN 60079-0 | |
| IEC/EN 60079-15 | |
| IEC/EN 60079-7 | |
| IEC/EN 61000-6-2 | |
| IEC/EN 61000-6-3 | |
| IEC/EN 61204 | |
| UL 508 | |
| UL 61010-1 | |
| UL 61010-2-201 | |
| IEC/EN 61010-1 | |
| Técnica UL/CSA | |
| Capacidad de conexión Circuito de entrada UL/CSA | Flexible con férula 20-12 AWG |
| Flexible 20-12 AWG | |
| Rígido 20-10 AWG | |
| Capacidad de conexión Circuito de salida UL/CSA | Flexible 12-8 AWG |
| Rígido 12-6 AWG | |
| Par de apriete UL/CSA | Input Circuit 4.4 in·lb |
| Output Circuit 10.5 in·lb | |
| Compatibilidad Electromagnética | |
| Descarga electrostática (Inmunidad ESD) según IEC 61000-4-2 | Level 4 Air Discharge 15 kV |
| Level 4 Contact Discharge 8 kV | |
| Inmunidad al campo electromagnético radiado según la norma IEC 61000-4-3 | Level 3 10 V/m |
| Transitorios eléctricos rápidos (inmunidad a las ráfagas) según la norma IEC 61000-4-4 | Level 4 Power Supply Port Signal 4 kV |
| Inmunidad a las sobretensiones según IEC 61000-4-5 | Level 4 Line-to-Ground 4 kV |
| Level 4 Line-to-Line 2 kV | |
| Perturbaciones conducidas Inmunidad según la norma IEC 61000-4-6 | Level 3 10 V |
| Compatibilidad electromagnética (CEM) | Inmunidad - Clase B |
| Emisión - Clase B | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +70 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | 5000 m |
| Resistencia al calor húmedo según IEC 60068-2-30 | Test Db: 55°C, 2 cycles |
| Resistencia a los golpes según IEC 60068-2-27 | 30g 3 amortiguadores 6 ms |
| Resistencia a las vibraciones según IEC 60068-2-6 | ±0,15 milímetros 10 ... 58 Hz |
| 10 ciclos de barrido en cada eje: 2g 58 ... 150 Hz | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD982001-4501 |
| Información sobre RoHS | 1SVD982001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006535 |
| WEEE B2C / B2B | De empresa a empresa |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ABS | ABS_17-HG1591548-2-PDA |
| Certificado ATEX | Type Examination Certificate_DEMKO_16_ATEX_1746X |
| Certificado CB | CB_DK_103862_A2_UL |
| Certificado cULus | cULus508_20161102-E174460 |
| Certificado de cURus | cURus60950_E196145-A11-UL |
| cURusANSI-12-12_20161122_E317914 | |
| Declaración de conformidad - CE | 1SVD982042-00 |
| Declaración de conformidad - UKCA | 1SVD982042-10 |
| Certificado DNV GL | DNV_GL_TAA00000YB_1 |
| Certificado IECEx | IECEx_ULD_170031X |
| Certificado SEMI | SEMI_F47_4787681819-2 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | T |
| ETIM 9 | EC002540 - DC-power supply |
| ETIM 10 | EC002540 - DC-power supply |
| Clase electrónica | V11.0 : 27040701 |
| UNSPSC | 39121004 |
| Número E (Finlandia) | 2712545 |
| Número E (Noruega) | 6609433 |
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CA/CC |
| 1ª tensión de salida (EF006792) | 24 V |
| 2ª tensión de salida (EF006797) | 0 V |
| 3ª tensión de salida (EF006800) | 0 V |
| Corriente máxima de salida 1 (EF008284) | 26 A |
| Corriente máxima de salida 2 (EF008285) | 0 A |
| Corriente máxima de salida 3 (EF008286) | 0 A |
| Tensión de salida ajustable (EF007002) | No |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal tensión de salida 2 (EF009394) | 0 V |
| Valor nominal tensión de salida 3 (EF009395) | 0 V |
| Valor nominal corriente de salida 1 (EF009396) | 20 A |
| Valor nominal corriente de salida 2 (EF009397) | 0 A |
| Valor nominal corriente de salida 3 (EF009398) | 0 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CA nominal a 50 Hz (EF007076) | 264 V |
| Voltaje de suministro de CA nominal a 60 Hz (EF007077) | 264 V |
| Voltaje de suministro de CC nominal (EF007078) | 300 V |
| Tensión de salida regulada (EF003092) | Sí |
| Consumo de energía (EF000346) | 508 VA |
| Potencia suministrada (EF003034) | 480 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Anchura de montaje (EF000846) | 82 mm |
| Altura de la instalación (EF000332) | 129.4 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 82 mm |
| Altura (EF000040) | 129.4 mm |
| Profundidad (EF000049) | 136 mm |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
