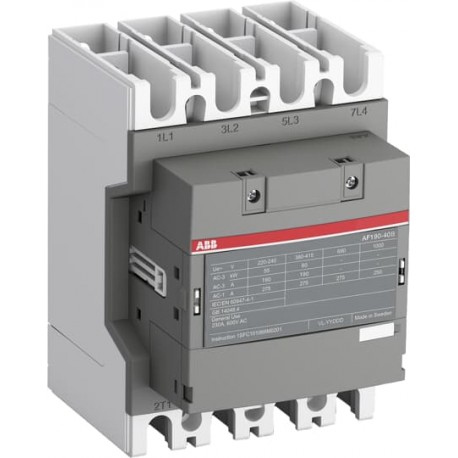

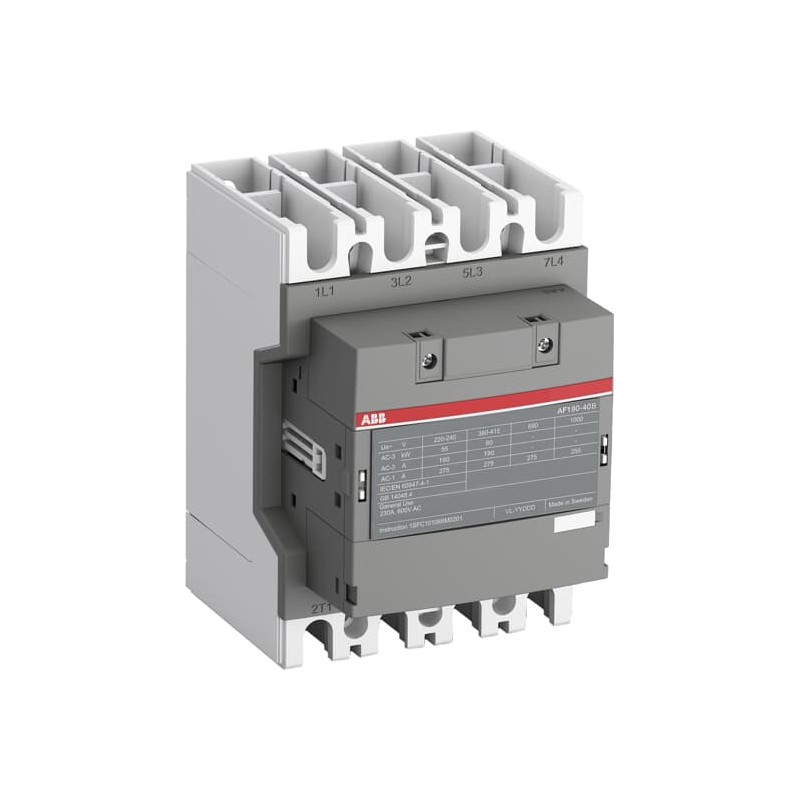

1SFL487102R1100 ABB AF190-40-00-11 Контактор Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SFL487102R1100 ABB AF190-40-00-11 Контактор

1SFL487102R1100

ABB

AF190-40-00-11 Контактор

Подробнее


Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    АФ190-40-00-11
  • Идентификатор продукта:
    1SFL487102R1100
  • EAN:
    7320500504208
  • Описание каталога:
    AF190-40-00-11 Контактор
  • Длинное описание:
    AF190-40-00-11 представляет собой 4-полюсный - 1000 В IEC или 600 В UL контактор с стержнями главной цепи, управляющими двигателями до 90 кВт / 400 В переменного тока (AC-3) / и коммутационными силовыми цепями до 275 A (AC-1) или 230 A UL общего использования. Благодаря технологии автофокусировки контактор имеет широкий диапазон управляющих напряжений (24-60 В 50/60 Гц и 20-60 В постоянного тока), управляя большими колебаниями напряжения управления, снижая энергопотребление панели и обеспечивая отчетливую работу в нестабильных сетях. Кроме того, встроенная защита от перенапряжений предлагает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким спектром аксессуаров.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    140миллиметр
  • Чистая глубина продукта / Длина:
    153миллиметр
  • Чистая высота продукта:
    196миллиметр
  • Чистый вес продукта:
    3.3кг

технический

  • Количество основных контактов НЕТ:
    4
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    0
  • Количество вспомогательных контактов NC:
    0
  • Оценка оперативного напряжения:
    Главная трасса 1000 V
  • Оценка частоты (f):
    Основная цепь 60 Гц
  • Обычный тепловой ток свободного воздуха (IЙ):
    согласно IEC 60947-4-1, Открытые контакторы q = 40 °C 275 A
  • Оценка операционного текущего AC-1 (Iми):
    (1000 В) 40 °C 250 А
    (1000 В) 55 °C 225 А
    (1000 В) 60 °C 225 А
    (1000 В) 70 °C 185 А
    (690 В) 40 °C 275 А
    (690 В) 55 °C 250 А
    (690 В) 60 °C 250 А
    (690 В) 70 °C 200 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 55 °C 190 А
    (440 В) 55 °C 190 А
    (380 / 400 В) 55 °C 190 A
    (220 / 230 / 240 В) 55 °C 190
  • Оценка оперативной мощности AC-3 (Pми):
    (415 В) 90 кВт
    (440 В) 110 кВт
    (380 / 400 В) 90 кВт
    (220 / 230 / 240 В) 55 кВт
  • Номинальная разрывная способность AC-3:
    8 х Ie AC-3
  • Номинальная производительность AC-3:
    10 x Ie AC-3
  • Защитные устройства короткого замыкания:
    Предохранители типа gG 355 A
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 1520 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 275 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 621 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 1900 A
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 878 А
  • Максимальная емкость разрыва:
    cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 440 В 3300 А
  • Максимальная частота электрического переключения:
    (AC-1) 300 циклов в час
  • Оценка теплоизоляционного напряжения (Uя):
    acc. в IEC 60947-4-1 и VDE 0110 (Gr.C) 1000 V
    acc. к UL/CSA 600 V
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    Основная цепь 8 кВ
  • Механическая долговечность:
    5 миллионов
  • Максимальная частота механических коммутов:
    300 циклов в час
  • Ограничения эксплуатации катушки:
    (согласно МЭК 60947-4-1) 0,85 x Uc Мин. ... 1.1 x Uc Макс. (при θ ≤ 70 °C)
  • Высокое напряжение цепи управления (Uдо):
    50 Гц 24 ... 60 В
    60 Гц 24 ... 60 В
    Dc Операция 20 ... 60 В
  • Потребление катушек:
    Удержание на максимальном номинальном напряжении цепи управления 50 Гц 6 В·А
    Удержание на максимальном номинальном напряжении цепи управления 60 Гц 6 В·А
    Удержание на максимальном номинальном напряжении цепи управления DC 2,5 Вт
    Втягивание при максимальном номинальном напряжении цепи управления 50 Гц 165 В·А
    Втягивание при максимальном номинальном напряжении цепи управления 60 Гц 165 В·А
    Втягивание при максимальном номинальном напряжении цепи управления DC 205 Вт
  • Время работы:
    Между обесточиванием катушки и бесконтактным открытием 45 ... 80 мс
    Между включением катушки и закрытием контакта NO 25 ... 60 мс
  • Соединительной емкости основной цепи:
    Гибкий 2 x 50 ... 95 мм²
    Жесткий Al-кабель 1 х 95 ... 185 мм²
    Жесткий Cu-кабель 2 х 50 ... 120 мм²
  • Вспомогательная цепь подключения:
    Гибкий с Ferrule 2x 0,75 ... 2,5 мм2
    Гибкий с изолированным Ferrule 2x 0.75 ... 2,5 мм2
    Гибкий 1x0.75 ... 2,5 мм2
    Твердые 2 х 1 ... 4 мм2
    Застрявшие 2 х 1 .... 4 мм2
  • Степень защиты:
    присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
    согласно IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP00
  • Тип терминала:
    Основная схема: Бары

Технический UL/CSA

  • Максимальное операционное напряжение UL/CSA:
    Главная трасса 1000 V
  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 230 А

экологический

  • Температура окружающего воздуха:
    Близко к контактору, оснащенному тепловым реле O / L (0,85 ... 1.1 Uc) -25 ... 50 °С
    Близко к контактору без теплового реле O/L (0,85 ... 1.1 Uc) -40 ... 70 °С
    Близко к контактору для хранения -40 ... +70 °C
  • Максимальная допустимая эксплуатационая высота:
    Без дерации 3000 м
  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    166 мм
  • Пакет Уровень 1 Глубина / Длина:
    238 мм
  • Пакет Уровень 1 Высота:
    180 мм
  • Пакет Уровень 1 Валовой вес:
    3,9 кг
  • Пакет Уровень 1 EAN:
    7320500504208

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 4:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 5:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 8:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371003
  • UNSPSC:
    39121529
  • Гранулярный код категории IDEA (IGCC):
    4755 >> контакторы
  • E-Number (Финляндия):
    3707179

Datasheet - PDF

▲
