> ABB>Contattori e relè di sovraccarico>1SFL487102R1100 ABB AF190-40-00-11 Contattore
Prodotto precedente Prodotto successivo

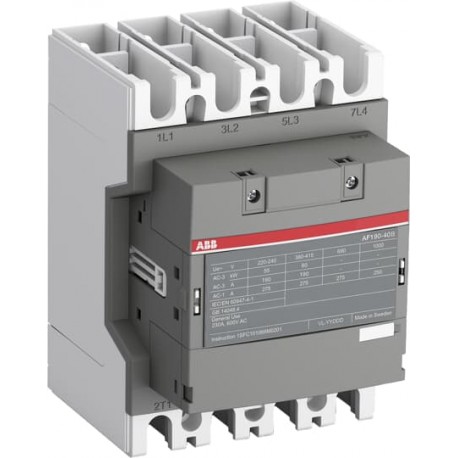

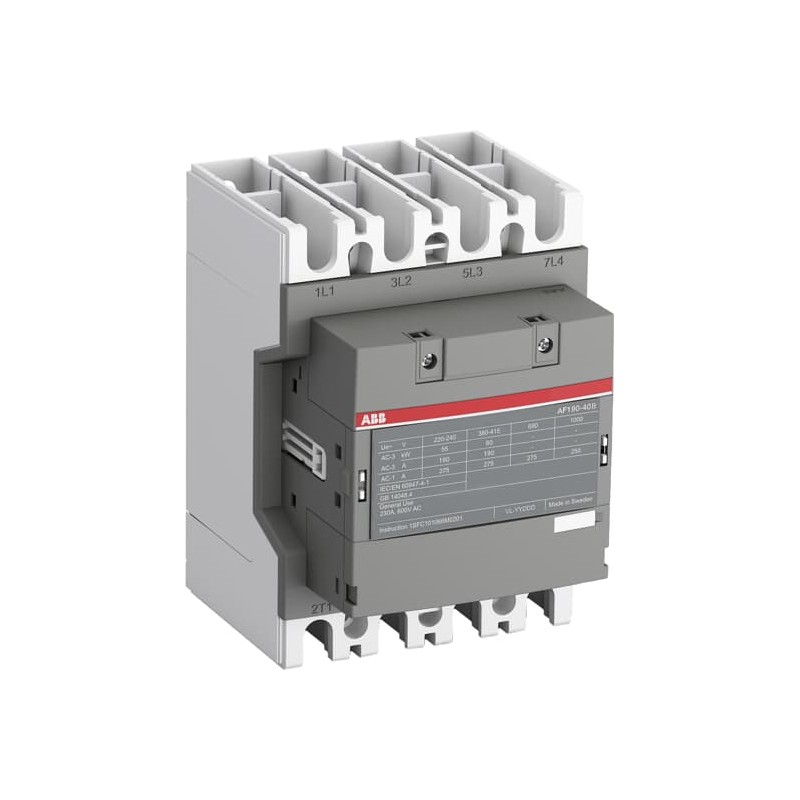

1SFL487102R1100 ABB AF190-40-00-11 Contattore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SFL487102R1100 ABB AF190-40-00-11 Contattore

1SFL487102R1100

ABB

AF190-40-00-11 Contattore

Maggiori dettagli


Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
EPLAN Data9AAC174541_EPLAN
Scheda tecnica1SBC100214C0202
Scheda tecnica (parte 2)1SAC200017M0002
Istruzioni e manuali1SFC100008M0201
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto140 mm
Profondità prodotto153 mm
Altezza prodotto196 mm
Peso netto prodotto3.3 kg
Diagramma dimensionale1SFB535001G1122
Dati tecnici
Numero di contatti principali NA4
Numero di contatti principali NC0
Numero di contatti ausiliari NA0
Numero di contatti ausiliari NC0
Numero di poli4P
Tensione nominale di funzionamentoCircuito Principale 1000 V
Frequenza nominale (f)Circuito Principale 60 Hz
Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 275 A
Corrente nominale di funzionamento AC-1 (Ie)(1000 V) 40 °C 250 A
(1000 V) 55 °C 225 A
(1000 V) 60 °C 225 A
(1000 V) 70 °C 185 A
(690 V) 40 °C 275 A
(690 V) 55 °C 250 A
(690 V) 60 °C 250 A
(690 V) 70 °C 200 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 55 °C 190 A
(440 V) 55 °C 190 A
(380 / 400 V) 55 °C 190 A
(220 / 230 / 240 V) 55 °C 190 A
Potenza nominale di funzionamento AC-3 (Pe)(415 V) 90 kW
(440 V) 110 kW
(380 / 400 V) 90 kW
(220 / 230 / 240 V) 55 kW
Potere di interruzione nominale AC-3 secondo IEC 60947-4-18 x Ie AC-3
Rated Breaking Capacity AC-3e8.5 x Ie AC-3e
Potere di chiusura nominale AC-3 secondo IEC 60947-4-110 x Ie AC-3
Rated Making Capacity AC-3e12 x Ie AC-3e
Dispositivi di protezione da cortocircuitoFusibili Tipo gG 355 A
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 275 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 878 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 1900 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1520 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 621 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 3300 A
Tensione nominale di isolamento (Ui)secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)Circuito Principale 8 kV
Massima frequenza di commutazione elettricaAC-1 300 cicli orari
AC-3 300 cicli orari
Durata meccanica5 milione
Massima frequenza di commutazione meccanica300 cicli orari
Limiti d'esercizio bobina(secondo IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Tensione nominale circuito di controllo (Uc)50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
Funzionamento in DC 20 ... 60 V
Consumo bobinaRitenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 10 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 10 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 2.5 V·A
Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 2.5 W
Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 245 V·A
Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 245 V·A
Attrazione a Max. Valore Nominale del Circuito di Controllo DC 370 V·A
Attrazione a Max. Valore Nominale del Circuito di Controllo DC 370 W
Perdita di potenza15 W
a Condizioni Operative Nominali per Polo 15 W
Tempo di manovraBetween Coil De-energization and NO Contact Opening 45 ... 80 ms
Between Coil Energization and NO Contact Closing 25 ... 60 ms
Sezioni dei cavi-circuito principaleFlessibile 2 x 50 ... 95 mm²
Rigid Al-Cable 1 x 95 ... 185 mm²
Rigid Cu-Cable 2 x 50 ... 120 mm²
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
Flessibile 1x0.75 ... 2.5 mm²
Flessibile 2x0.75 ... 2.5 mm²
Solid 2 x 1 ... 4 mm²
Stranded 2 x 1 .... 4 mm²
Capacità di connessioneFlessibile 2 x 50 ... 95 mm²
Rigid Cu-Cable 2 x 10 ... 95 mm²
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP40
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00
Coppia di serraggioCable Lug 9 N·m
Circuito Principale 14 ... 31 N·m
Tipo di morsettoMain Circuit: Bars
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V
Potenza nominale di impiego UL/CSA(1000 V AC) 250 A
Portata UL/CSA(200 ... 208 V AC) Tre Fasi 20 Hp
(200 V AC) Tre Fasi 50 hp
(208 V AC) Tre Fasi 50 hp
(220 ... 240 V AC) Tre Fasi 25 Hp
(220 ... 240 V AC) Tre Fasi 60 hp
(440 ... 480 V AC) Tre Fasi 60 Hp
(440 ... 480 V AC) Tre Fasi 125 hp
(550 ... 600 V AC) Tre Fasi 75 Hp
(550 ... 600 V AC) Tre Fasi 150 hp
Dati ambientali
Temperatura ambienteClose to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C
Close to Contactor for Storage -40 ... 70 °C
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetNon-hazardous waste is sent to a landfill, where there is no alternative option available within 100km of a facility
End Of Life Disassembling Instructions1SFC100112M0001
Dichiarazione prodotto ambientale - EPD1SFC100095D0201
Improved Energy Efficiency for CustomersProduct Efficiency - Product requires less energy to operate compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 79.2 %
Sustainable Material Content in Product (wt. %)Recycled Metal - 35 %
Certificati e dichiarazioni (numero del documento)
Certificato ABS14-LD1092198-PDA
14-LD1092198-1-PDA-DUP
Certificato BVBV_36353_A0BV
Certificato CBSE-82315
Certificato CQCCQC2014010304676685
Declaration of Conformity - CCC2020980304001306
Dichiarazione di conformità - CE2CMT2015-005440
Declaration of Conformity - UKCA2CMT2020-006118
Certificato EAC9AKK107046A8618
Certificato LR16-20064
Certificato PRSTE_2092_880423_16
Certificato RINAELE060313XG_002
Certificato RMRS9AKK107045A6978
Certificato UL20140925-E73397
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1166 mm
Profondità imballo livello 1238 mm
Altezza imballo livello 1180 mm
Peso lordo imballo livello 13.9 kg
EAN imballo livello 17320500504208
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4758 >> Iec Contactors
E-Number (Finland)3707179

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
