> ABB>Schütze und Überlastrelais >1SFL487102R1100 ABB AF190-40-00-11 Schütz
Vorheriges Produkt Nächstes Produkt

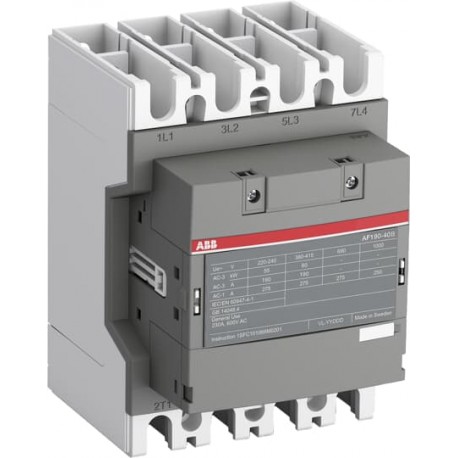

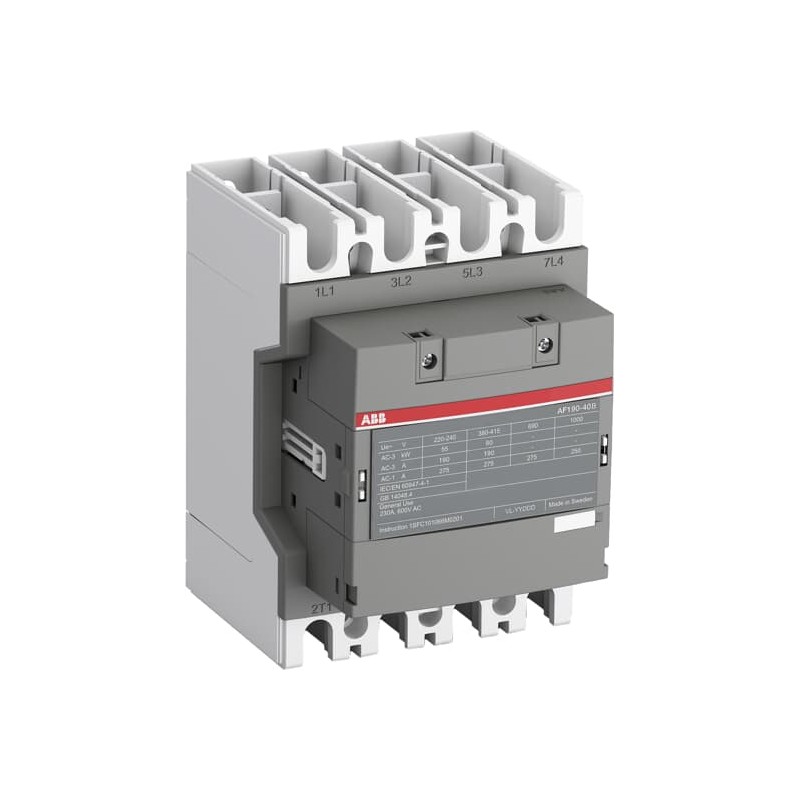

1SFL487102R1100 ABB AF190-40-00-11 Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL487102R1100 ABB AF190-40-00-11 Schütz

1SFL487102R1100

ABB

AF190-40-00-11 Schütz

Schütz, 4-polig, 24-60 V 50/60 Hz / 20-60 V DC, Schienenanschlüsse

Mehr Infos


Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC174541_EPLAN
Datenblatt, technische Information1SBC100214C0202
Datenblatt, technische Information (Teil 2)1SAC200017M0002
Montage- und Betriebsanleitung1SFC100008M0201
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)140 mm
Tiefe (Netto-Abmessung)153 mm
Höhe (Netto-Abmessung)196 mm
Nettogewicht3.3 kg
Maßzeichnung1SFB535001G1122
Technische Daten
Anzahl Hauptkontakte Schließer4
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole4P
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungsfrequenz (f)Hauptstromkreis 60 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 275 A
Bemessungsbetriebsstrom AC-1 (Ie)(1000 V, 40 °C) 250 A
(1000 V, 55 °C) 225 A
(1000 V, 60 °C) 225 A
(1000 V, 70 °C) 185 A
(690 V, 40 °C) 275 A
(690 V, 55 °C) 250 A
(690 V, 60 °C) 250 A
(690 V, 70 °C) 200 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 190 A
(440 V, 55 °C) 190 A
(380/400 V, 55 °C) 190 A
(220/230/240 V, 55 °C) 190 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 90 kW
(440 V) 110 kW
(380/400 V) 90 kW
(220/230/240 V) 55 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsbremsleistung AC-3e8.5 x Ie AC-3e
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
Bemessungsschaltleistung AC-3e12 x Ie AC-3e
KurzschlussschutzeinrichtungVorsicherung Typ gG 355 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 275 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 878 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 1900 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 1520 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 621 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 3300 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer5 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
Gleichstrombetrieb 20 ... 60 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 10 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 10 V·A
Haltewert bei max. Bemessungssteuerspannung DC 2.5 V·A
Haltewert bei max. Bemessungssteuerspannung DC 2.5 W
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 245 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 245 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 370 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 370 W
Verlustleistung15 W
bei Bemessungsbedingungen pro Pol 15 W
Betriebszeitzwischen Spulenentregung und Öffnen des Schließerkontakts 45 ... 80 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 25 ... 60 ms
Anschlussmöglichkeit-Hauptstromkreisflexibel 2 x 50 ... 95 mm²
starre Al-Leitung 1 x 95 ... 185 mm²
starre Cu-Leitung 2 x 50 ... 120 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel 1x0.75 ... 2.5 mm²
flexibel 2x0.75 ... 2.5 mm²
starr 2 x 1 ... 4 mm²
mehrdrähtig 2 x 1 .... 4 mm²
Anschlussmöglichkeitflexibel 2 x 50 ... 95 mm²
starre Cu-Leitung 2 x 10 ... 95 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP40
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP00
AnzugsdrehmomentKabelöse 9 N·m
Hauptstromkreis 14 ... 31 N·m
AnschlussartHauptstromkreis: Schiene
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(1000 V AC) 250 A
Nennleistung UL/CSA(200 ... 208 V AC dreiphasig) 20 Hp
(200 V AC dreiphasig) 50 hp
(208 V AC dreiphasig) 50 hp
(220 ... 240 V AC dreiphasig) 25 Hp
(220 ... 240 V AC dreiphasig) 60 hp
(440 ... 480 V AC dreiphasig) 60 Hp
(440 ... 480 V AC dreiphasig) 125 hp
(550 ... 600 V AC dreiphasig) 75 Hp
(550 ... 600 V AC dreiphasig) 150 hp
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 50 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 70 °C
(in Schütznähe bei Lagerung) -40 ... 70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenNicht gefährlicher Abfall wird nur dann auf einer Deponie entsorgt, wenn es innerhalb von 100 km um die Anlage keine alternative Entsorgungsmöglichkeit gibt.
Demontageanleitung für End-of-Life-Produkte1SFC100112M0001
Umweltprodukterklärung - EPD1SFC100095D0201
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Das Produkt benötigt im Vergleich zu ähnlichen Produkten auf dem Markt oder älteren Produkten aus derselben Linie weniger Energie für den Betrieb
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 79.2 %
Nachhaltiger Materialanteil (Gewicht in %)recyceltes Metall - 35 %
Zertifikate und Deklarationen
ABS Zertifikat14-LD1092198-PDA
14-LD1092198-1-PDA-DUP
BV ZertifikatBV_36353_A0BV
CB ZertifikatSE-82315
CQC ZertifikatCQC2014010304676685
Konformitätserklärung - CCC2020980304001306
Konformitätserklärung - CE2CMT2015-005440
Konformitätserklärung - UKCA2CMT2020-006118
EAC Zertifikat9AKK107046A8618
LR Zertifikat16-20064
PRS ZertifikatTE_2092_880423_16
RINA ZertifikatELE060313XG_002
RMRS Zertifikat9AKK107045A6978
UL Zertifikat20140925-E73397
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1166 mm
Länge Verpackungseinheit 1238 mm
Höhe Verpackungseinheit 1180 mm
Bruttogewicht Verpackungseinheit 13.9 kg
EAN Verpackungseinheit 17320500504208
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4758 >> Iec Contactors
E-Nummer (Finnland)3707179
