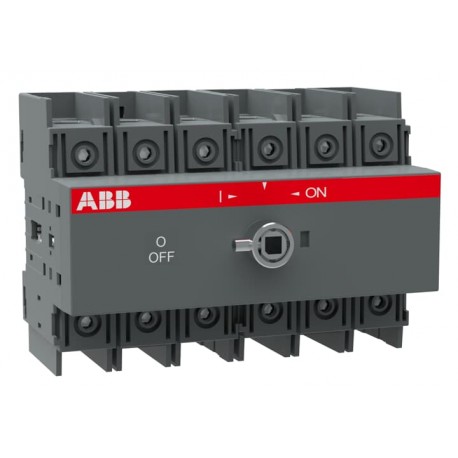

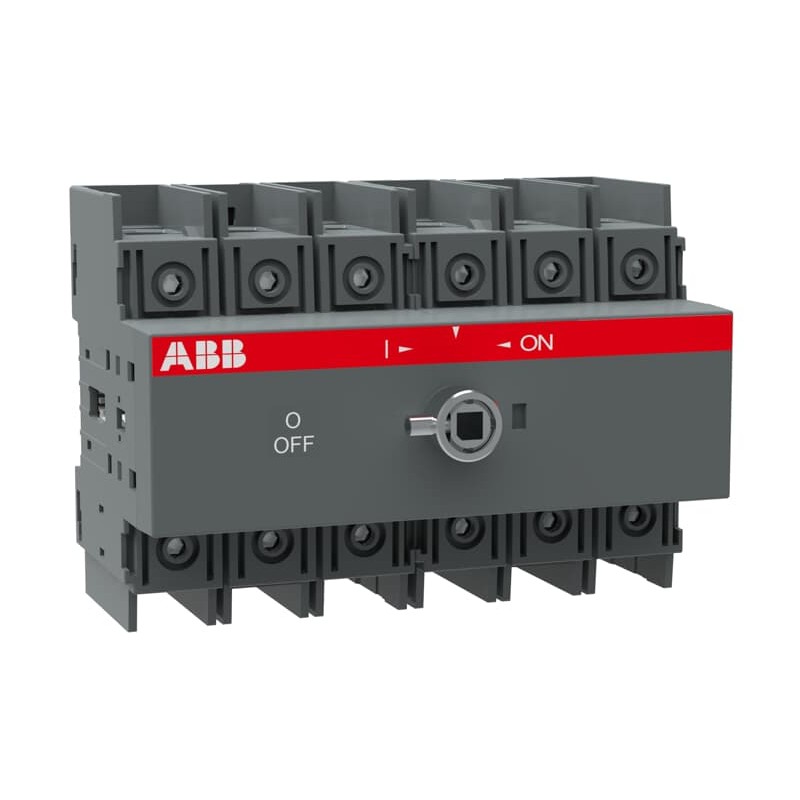

1SCA105298R1001 ABB Выключатель разъединителя OT30F6 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA105298R1001 ABB Выключатель разъединителя OT30F6

1SCA105298R1001

ABB

Выключатель разъединителя OT30F6

6-полюсный, с фронтальным управлением, установленный на основании, монтируемый на DIN-рейку переключатель-диконнектор / неплавкий переключатель с передними защищенными клеммами зажима, ручкой и валом не включены

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $146.74
Цена за единицу: $146.74
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОТ30Ф6
Идентификатор продукта:
1SCA105298R1001
EAN:
6417019392691
Описание каталога:
OT30F6 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
6-полюсный, с фронтальным управлением, установленный на основании, монтируемый на DIN-рейку переключатель-диконнектор / неплавкий переключатель с передними защищенными клеммами зажима, ручкой и валом не включены
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC301020C0201
Инструкции и руководства:N n1СЦ301059М0005
Механические чертежи:N n1SCC301474F0001
1SCC301473F0001
OT100-125F6.igs

Размеры

Чистая ширина продукта:
140 мм
Чистая высота продукта:
100 мм
Чистая глубина продукта / Длина:
86 мм
Чистый вес продукта:
1,1 кг

технический

Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 40 А

(500 В) 40 А

(690 В) 40 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 40 А

(500 В) 40 А

(690 В) 40 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 40 А

(500 В) 40 А

(690 В) 40 А
Номинальная рабочая мощность AC-23A (Pми):
(380 ... 415 В) 18,5 кВт

(500 В) 22 кВт

(690 В) 37 кВт
Рейтинговый импульс выдерживает напряжение (Uшалун):
8 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 750 В
Оценка оперативного напряжения:
Главный контур 750 В
Номинальная мощность короткого замыкания (Iсм):
(690 В) 3,6 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 2,5 кА
потери мощности:
при номинальных рабочих условиях на полюс 0,7 Вт
Степень загрязнения:
3
Тип ручки:
Ручка

Ручка и вал не входят в комплект поставки
Переключатели Рабочего механизма:
Механизм поверх переключателя
Расстояние между фазами:
Стандарт
Режим работы:
Передняя эксплуатация
Стандарты:
МЭК 60947-3 / УЛ 98 / ККА С22.2 NO4
Специальные функции:
Нет
Тип монтажа:
Монтаж основания
Количество поляков:
6
Сечение кабеля:
Cu 2,5...25 мм²
Степень защиты:
Входная IP20
Тип терминала:
Винт терминалы
Затягивание крутящего момента:
согласно IEC 60947-1 6,2 Н·м
Механическая долговечность:
20000
Тип замка:
Нет

Технический UL/CSA

Максимальное операционное напряжение UL/CSA:
600 В
Рейтинг лошадиных сил UL/CSA:
(110 ... 120 В переменного тока) Однофазный 2 л.с.

(240 В переменного тока) Однофазный 5 л.с.

(220 ... 240 В переменного тока) Трехфазный 10 л.с.

(440 ... 480 В переменного тока) Трехфазный 20 л.с.

(550 ... 600 В переменного тока) Трехфазный 30 л.с.
Ампере Рейтинг UL/CSA:
30 A

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Экологическая информация:N n1СЦ301183D0201

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n1СЦЦ301010Д0201
Экологическая информация:N n1СЦ301183D0201
Инструкции и руководства:N n1СЦ301059М0005
Информация RoHS:N n1СЦ301154Д0203
Сертификат UL:N nСертификат cULus OT30-125

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
103 мм
Пакет Уровень 1 Глубина / Длина:
205 мм
Пакет Уровень 1 Высота:
102 мм
Пакет Уровень 1 Валовой вес:
1,1 кг
Пакет Уровень 1 EAN:
6417019392691

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
UNSPSC:
39122233
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
