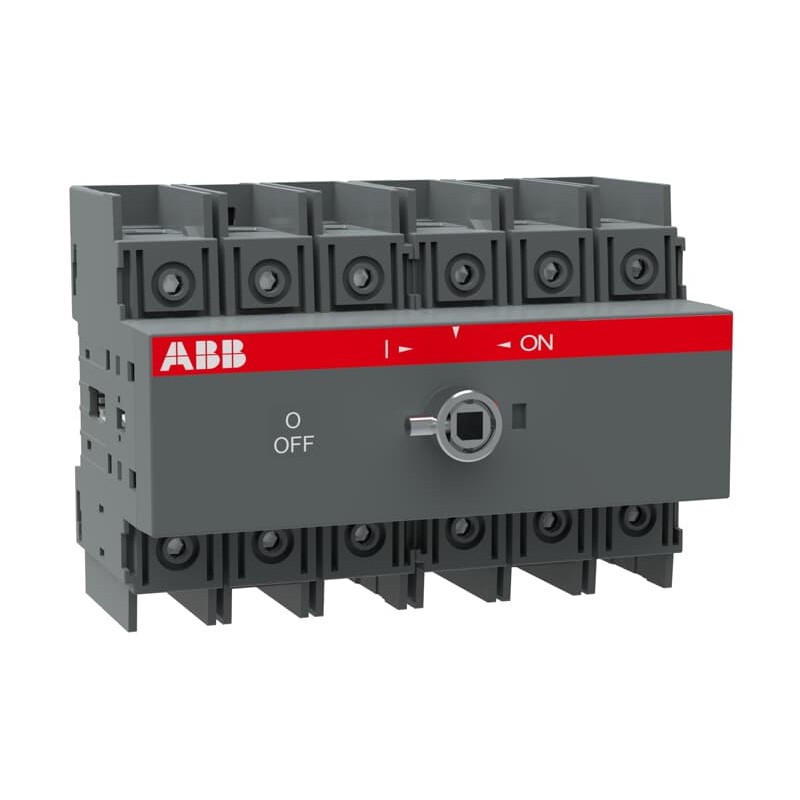

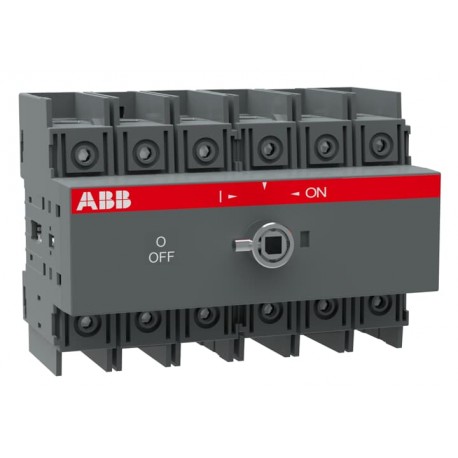

1SCA105298R1001 ABB Trennschalter OT30F6
1SCA105298R1001
ABB
Trennschalter OT30F6
OT30F6 SWITCH-DISCONNECTOR
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Umweltinformationen | 1SCC301183D0201 |
| Umweltprodukterklärung - EPD | 1SCC301280D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC301020C0201 |
| Montage- und Betriebsanleitung | 1SCC301059M0005 |
| Mechanische Zeichnungen | 1SCC301474F0001 |
| 1SCC301473F0001 | |
| OT100-125F6.igs | |
| Umweltprodukterklärung - EPD | 1SCC301280D0201 |
| Umgebungsbedingungen | |
| Schutzart | Front IP20 |
| Umweltinformationen | 1SCC301183D0201 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 140 mm |
| Höhe (Netto-Abmessung) | 100 mm |
| Tiefe (Netto-Abmessung) | 86 mm |
| Nettogewicht | 1.1 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 103 mm |
| Länge Verpackungseinheit 1 | 205 mm |
| Höhe Verpackungseinheit 1 | 102 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.1 kg |
| EAN Verpackungseinheit 1 | 6417019392691 |
| Technische Daten | |
| Kabelquerschnitt | Kupfer 2.5 ... 25 mm² |
| Schutzart | Front IP20 |
| Phasenabstand | Standard |
| Grifftyp | Drehknopf |
| Griff und Welle nicht enthalten | |
| Mechanische Lebensdauer | 20000 |
| Montageart | Bodenmontage |
| Anzahl Pole | 6P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 0.7 W |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 18.5 kW |
| (500 V) 22 kW | |
| (690 V) 37 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (690 V) 3.6 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 kA |
| Besondere Funktionen | No |
| Normen | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Schalter-Betriebsmechanismus | Mechanismus auf der Oberseite des Schalters |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | (nach IEC 60947-1) 6.2 N·m |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | 600 V |
| Bemessungsstromstärke, UL/CSA | 30 A |
| Nennleistung UL/CSA | (110 … 120 V AC einphasig) 2 Hp |
| (240 V AC einphasig) 5 Hp | |
| (220 ... 240 V AC dreiphasig) 10 Hp | |
| (440 ... 480 V AC dreiphasig) 20 Hp | |
| (550 ... 600 V AC dreiphasig) 30 Hp | |
| Anzugsdrehmoment | (nach IEC 60947-1) 6.2 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC301335D0201 |
| Konformitätserklärung - CE | 1SCC301010D0201 |
| UL Zertifikat | cULus certificate OT30-125 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5290 >> Disconnect switch |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
