> ABB>Interruptores manuais>1SCA105298R1001 ABB Interruptor de desconectador OT30F6
ANUNCIAR
Produto anterior Próximo produto

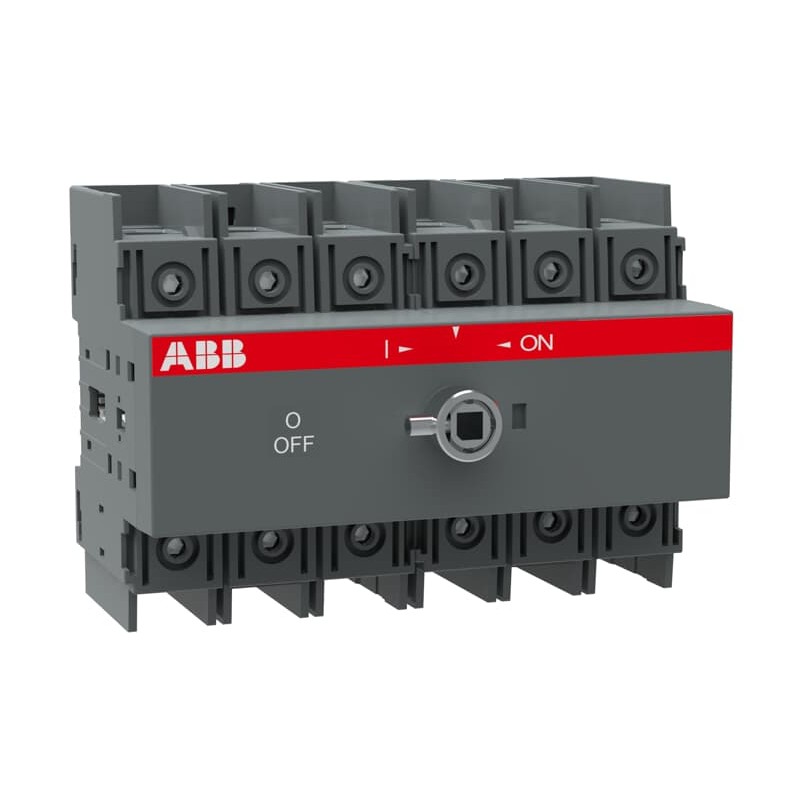

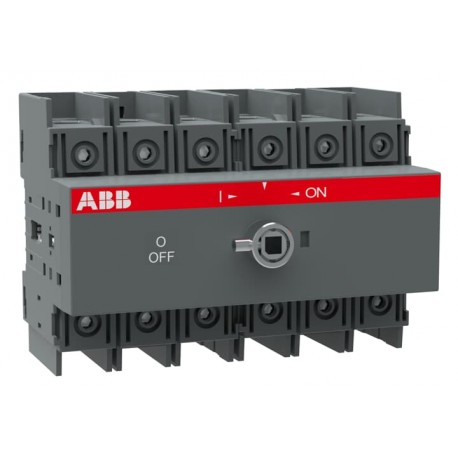

1SCA105298R1001 ABB Interruptor de desconectador OT30F6 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA105298R1001 ABB Interruptor de desconectador OT30F6

1SCA105298R1001

ABB

Interruptor de desconectador OT30F6

OT30F6 SWITCH-DISCONNECTOR

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

Preço total: $146.74
Preço unitário: $146.74
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


ABB EcoSolutions
Informação ambiental1SCC301183D0201
Environmental Product Declaration - EPD1SCC301280D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC301020C0201
Instruções e Manuais1SCC301059M0005
Mechanical Drawings1SCC301474F0001
1SCC301473F0001
OT100-125F6.igs
Environmental Product Declaration - EPD1SCC301280D0201
Environmental
Grau de proteçãoFront IP20
Informação ambiental1SCC301183D0201
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto140 mm
Altura Líquida do Produto100 mm
Profundidade/Comprimento Líquidos do Produto86 mm
Peso Líquido do Produto1.1 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1103 mm
Profundidade/Comprimento da embalagem Nível 1205 mm
Altura da embalagem Nível 1102 mm
Peso bruto da embalagem Nível 11.1 kg
Nível de Embalagem 1 EAN6417019392691
Technical
Secção Transversal do CaboCu 2.5 ... 25 mm²
Grau de proteçãoFront IP20
Distance Between PhasesStandard
Handle TypeKnob
Handle and shaft not included
Mechanical Durability20000
Tipo de apoioBase mounting
Número de polos6P
Modo de funcionamentoFront
Pollution Degree3
Power Lossat Rated Operating Conditions per Pole 0.7 W
Rated Impulse Withstand Voltage (Uimp)8 kV
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 750 V
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 40 A
(500 V) 40 A
(690 V) 40 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 18.5 kW
(500 V) 22 kW
(690 V) 37 kW
Tensão operacional nominalMain Circuit 750 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 3.6 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 2.5 kA
Funções especiaisNo
NormasIEC 60947-3 / UL 98 / CSA C22.2 NO.4
Switches Operating MechanismMechanism on Top of the Switch
Tipo de terminalScrew Terminals
Binário de apertoacc. IEC 60947-1 6.2 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSA600 V
Ampere Rating30 A
Classificação de potência UL/CSA(110 ... 120 V AC) Single Phase 2 Hp
(240 V AC) Single Phase 5 Hp
(220 ... 240 V AC) Three Phase 10 Hp
(440 ... 480 V AC) Three Phase 20 Hp
(550 ... 600 V AC) Three Phase 30 Hp
Binário de apertoacc. IEC 60947-1 6.2 N·m
Certificates and Declarations
A2L Certificate – IEC1SCC301335D0201
Declaração de conformidade -CE1SCC301010D0201
Certificado ULcULus certificate OT30-125
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5290 >> Disconnect switch
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
