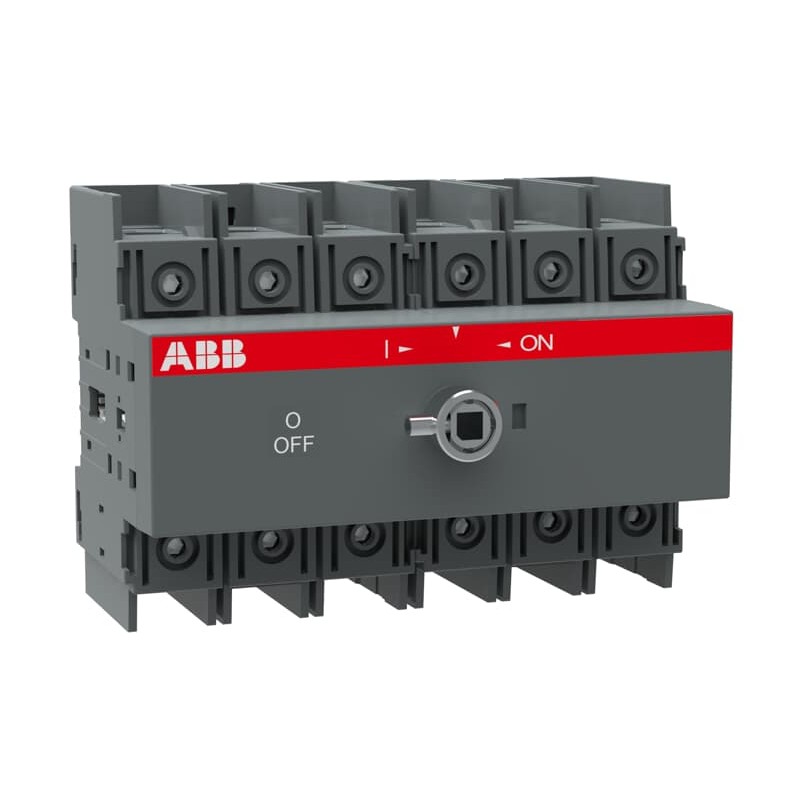

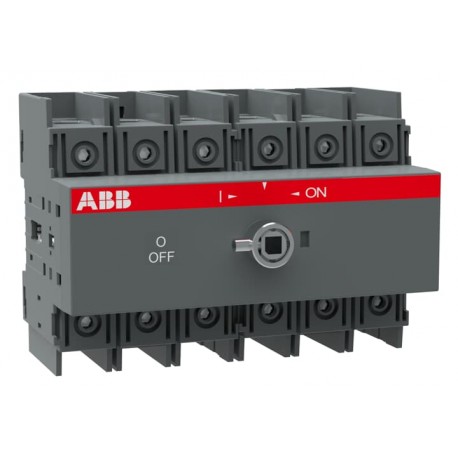

1SCA105298R1001 ABB Interrupteur sectionneur OT30F6
1SCA105298R1001
ABB
Interrupteur sectionneur OT30F6
OT30F6 SWITCH-DISCONNECTOR
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Informations environnementales | 1SCC301183D0201 |
| Déclaration environnementale de produit - DEP | 1SCC301280D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301020C0201 |
| Instructions et manuels | 1SCC301059M0005 |
| Dessins mécaniques | 1SCC301474F0001 |
| 1SCC301473F0001 | |
| OT100-125F6.igs | |
| Déclaration environnementale de produit - DEP | 1SCC301280D0201 |
| Environnemental | |
| Degré de protection | Front IP20 |
| Informations environnementales | 1SCC301183D0201 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 140 mm |
| Hauteur nette du produit | 100 mm |
| Profondeur/longueur nette du produit | 86 mm |
| Poids net du produit | 1.1 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 103 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 205 mm |
| Hauteur du niveau d’emballage 1 | 102 mm |
| Poids brut du colis niveau 1 | 1.1 kg |
| Code EAN du niveau d’emballage 1 | 6417019392691 |
| Technique | |
| Section du câble | Cu 2.5 ... 25 mm² |
| Degré de protection | Front IP20 |
| Distance entre les phases | Standard |
| Type de poignée | Knob |
| Handle and shaft not included | |
| Durabilité mécanique | 20000 |
| Type de montage | Base mounting |
| Nombre de pôles | 6P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 0.7 W |
| Tension nominale de tenue aux impulsions (Uimp) | 8 kV |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 750 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (380 ... 415 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 18.5 kW |
| (500 V) 22 kW | |
| (690 V) 37 kW | |
| Tension nominale de fonctionnement | Circuit principal 750 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V) 3.6 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 2.5 kA |
| Fonctions spéciales | No |
| Normes | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism on Top of the Switch |
| Type de terminal | Bornes à vis |
| Couple de serrage | acc. IEC 60947-1 6.2 N·m |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | 600 V |
| Ampérage nominal | 30 A |
| Puissance nominale UL/CSA | (110 ... 120 V AC) Single Phase 2 Hp |
| (240 V AC) Single Phase 5 Hp | |
| (220 ... 240 V AC) Three Phase 10 Hp | |
| (440 ... 480 V AC) Three Phase 20 Hp | |
| (550 ... 600 V AC) Three Phase 30 Hp | |
| Couple de serrage | acc. IEC 60947-1 6.2 N·m |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SCC301335D0201 |
| Déclaration de conformité - CE | 1SCC301010D0201 |
| Certificat UL | cULus certificate OT30-125 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5290 >> Disconnect switch |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
