> ABB>ручные переключатели>1SCA102336R1001 ABB Int. in safe ot630ESUR3TZ
ANUNCIAR
Предыдущий товар Следующий продукт

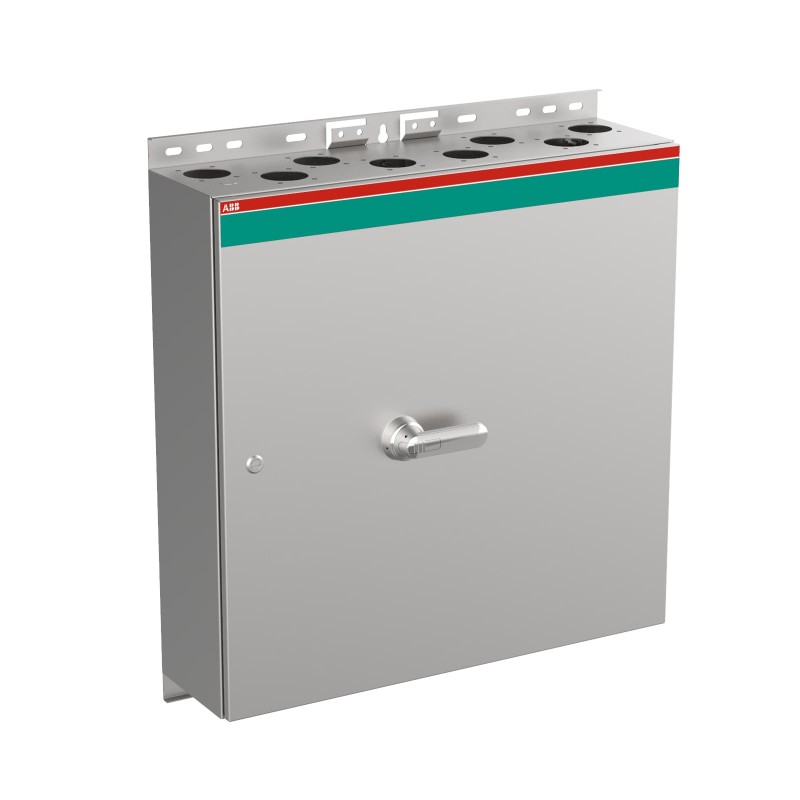

1SCA102336R1001 ABB Int. in safe ot630ESUR3TZ Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA102336R1001 ABB Int. in safe ot630ESUR3TZ

1SCA102336R1001

ABB

Int. in safe ot630ESUR3TZ

Корпус и ручка серии OT изготовлены из жесткой кислотостойкой стали класса AISI316L. Корпус имеет распашную дверь, с дверным замком. Крышка заблокирована и не может быть открыта при включении переключателя. Функция блокировки может быть побеждена для термографирования. Крышка также имеет функцию повторного листа давления газа, чтобы защитить пользователя в случае внутренней дуги. Подходит для наружного и внутреннего использования. Отверстия для кабельных входов подготовлены для кабельных фланцев. Кабельные фланцы (KOT61007 или KOT62296 (для ЭМС)) и крышки для отверстий (KOT61008) необходимо покупать отдельно. Переключатель может использоваться в приложениях ЭМС, если используются фланцев эмс-кольца. Полиэтиленовые клеммы и вспомогательные контакты входят в комплект поставки.

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $13,430.46
Цена за единицу: $13,430.46
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
OT630ESUR3TZ
Идентификатор продукта:
1СКА102336R1001
EAN:
6417019371252
Описание каталога:
OT630ESUR3TZ Предохранительный выключатель
Длинное описание:
Корпус и ручка серии OT изготовлены из жесткой кислотостойкой стали класса AISI316L. Корпус имеет распашную дверь, с дверным замком. Крышка заблокирована и не может быть открыта при включении переключателя. Функция блокировки может быть побеждена для термографирования.  Крышка также имеет функцию повторного листа давления газа, чтобы защитить пользователя в случае внутренней дуги. Подходит для наружного и внутреннего использования. Отверстия для кабельных входов подготовлены для кабельных фланцев. Кабельные фланцы (KOT61007 или KOT62296 (для ЭМС)) и крышки для отверстий (KOT61008) необходимо покупать отдельно. Переключатель может использоваться в приложениях ЭМС, если используются фланцев эмс-кольца. Полиэтиленовые клеммы и вспомогательные контакты входят в комплект поставки.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363090
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC340015C0201
Инструкции и руководства:N n1SCC340015M0001
Механические чертежи:N nOTRK108033PBL8R.stp

Размеры

Чистая ширина продукта:
800 мм
Чистая высота продукта:
1000 мм
Чистая глубина продукта / Длина:
330 мм
Чистый вес продукта:
51.6 кг

технический

Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 570 А

(500 В) 570 А

(690 В) 570 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 570 А

(500 В) 570 А

(690 В) 570 А
Номинальная рабочая мощность AC-23A (Pми):
(380 ... 415 В) 315 кВт

(500 В) 400 кВт

(690 В) 560 кВт
Обычный тепловой ток (Iтем):
Полностью закрытый 570 A
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(1000 В переменного тока) 80 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 20 кА
Номинальный условный ток короткого замыкания (Inc):
90 кА
потери мощности:
при номинальных рабочих условиях на полюс 25 Вт
Степень загрязнения:
3
Цвет ручки:
нержавеющая сталь
Тип ручки:
Пистолетная рукоятка
Стандарты:
МЭК 60947-1, -3
Количество поляков:
3
Соединительной емкости основной цепи:
Диаметр отверстия 12 мм

Винтовой зажим / PE Терминал 8шт, 25... 120 мм²
Положение входа кабеля:
Вниз/Вниз
Кабельные розетки на сторону:
Заготовка / 8xring-фланец+ø25.5mm
Степень защиты:
в соответствии с IEC 60529 IP65
Рейтинг ударопрочность:
Корпус IK09
Материал корпуса:
нержавеющая сталь
Максимальное количество навесных вспомогательных контактов:
2 NO, 2 NC
Навесные вспомогательные контакты:
2 NO, 1 NC
Количество вспомогательных контактов NC:
1
Количество вспомогательных контактов НЕТ:
2

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n1СЦК340029Д2704
Инструкции и руководства:N n1SCC340015M0001
Информация RoHS:N n1СЦ340049Д0202

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
815 мм
Пакет Уровень 1 Глубина / Длина:
1310 мм
Пакет Уровень 1 Высота:
425 мм
Пакет Уровень 1 Валовой вес:
57.4 кг
Пакет Уровень 1 EAN:
6417019371252

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
4. Большое оборудование (любое внешнее измерение более 50 см)
E-Number (Финляндия):
3642119
N n
'

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
