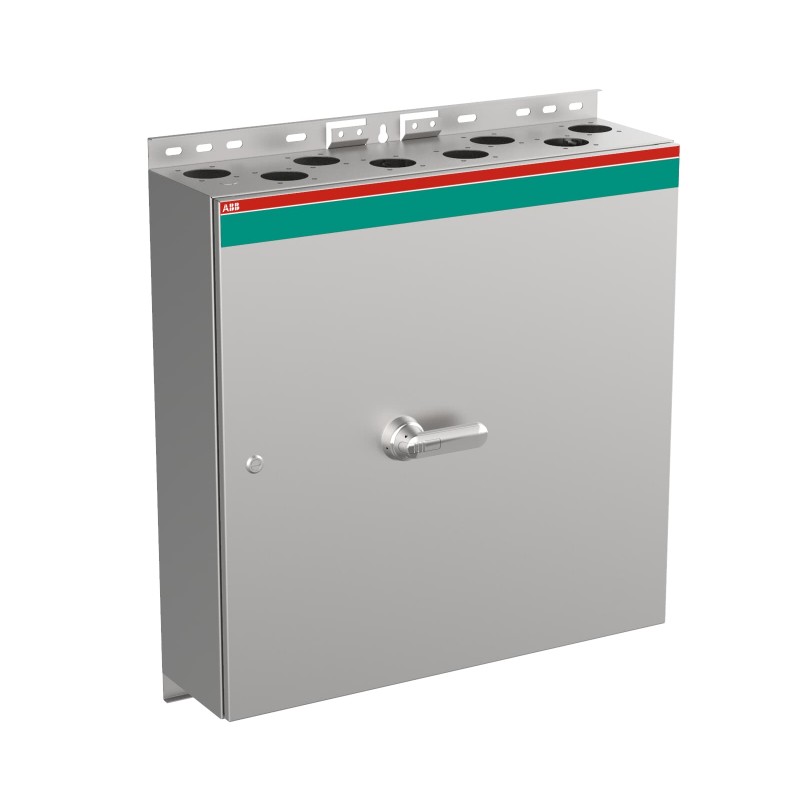

1SCA102336R1001 ABB Int. en toute sécurité ot630ESUR3TZ
1SCA102336R1001
ABB
Int. en toute sécurité ot630ESUR3TZ
OT630ESUR3TZ Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | ab760536-138e-4bec-996f-46e27a32f7ff Finland |
| SCIP simplifié | 5a2b3bad-3995-4b8b-b99e-4430ac8adbdc Germany |
| 96b79f7b-5894-49a2-b7f1-2d473621f1c8 Hungary | |
| 2c2b278b-7e30-4092-9b8b-d5c86a0be07f Sweden | |
| db685013-de2f-42b5-908d-95c578663628 France | |
| 3a5019a2-d13a-4988-9689-f7cdf4540be8 Poland | |
| 1c1a386e-0f2c-4d80-8151-4ddd23adcb3b Poland | |
| 53b72574-b8f5-40c5-a633-62021093fb91 Bulgaria | |
| 5c02ee6e-5717-49df-82c3-c29218c54f93 Portugal | |
| 3efdfd13-ba2c-417a-a9a5-1c54f5439fb4 Czech Republic | |
| aaf239b7-73e7-4ce7-86a2-8087fb139795 Croatia | |
| 1d6d0715-dbb9-42f6-98ff-91f2f73391bd Norway | |
| 1373ce70-11d8-4e9d-9eec-72a4cb7d2343 Belgium | |
| 0b1e194c-a4f2-4ba4-b195-b4ca5dd390e1 France | |
| 02934133-b4cc-4966-a525-cc4ea9f02254 Germany | |
| 2af6c09a-92b1-41e2-a147-e45c73c16bbb Belgium | |
| 754dc096-a761-4789-9941-d914de87eaaa Germany | |
| 66afcab9-2130-47db-a32a-f83625b213c5 Sweden | |
| ac685662-1d96-42ae-befb-f97059f3289b Denmark | |
| 47795224-4dd1-497a-bb5c-e1b6b43de388 Germany | |
| 51f40852-95d5-416f-909a-acdf6b8aa47b Netherlands | |
| ed5ec851-cbbd-42ff-80ac-b48fb67bdf30 Hungary | |
| 3f51ea0c-4ace-4302-b337-fa9e6b194034 Estonia | |
| 6eaca706-4b66-4191-a474-fb4833661b81 Poland | |
| 5f18e63a-a201-4fd7-8add-278425674c4f Greece | |
| ce307739-c987-40e8-9645-4039fa83a994 Germany | |
| 54383ae1-03e5-4d75-b824-d07e1be3566c Spain | |
| 0397207f-7444-4513-b330-a56b5b5cb1ce Italy | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340008M0004 |
| Dessins mécaniques | OTRK108033PBL8R.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 800 mm |
| Hauteur nette du produit | 1000 mm |
| Profondeur/longueur nette du produit | 330 mm |
| Poids net du produit | 51.6 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 815 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 1310 mm |
| Hauteur du niveau d’emballage 1 | 425 mm |
| Poids brut du colis niveau 1 | 57.4 kg |
| Code EAN du niveau d’emballage 1 | 6417019371252 |
| Technique | |
| Position d'entrée du câble | Bottom/Bottom |
| Sorties de câbles par côté | Blank / 8xring-flange+ø25.5mm |
| Couleur | Stainless |
| Capacité de connexion du circuit principal | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 8pc,25 ... 120 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 570 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Stainless steel |
| Couleur de la poignée | Acier inoxydable |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 25 W |
| Courant de court-circuit conditionnel nominal (Inc) | 90 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 80 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 20 kA |
| Tournevis recommandé | Circuit principal M12 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 75 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M12 |
| Couple de serrage | Circuit principal 75 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340029D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3642119 |
| Numéro E (Suède) | 3135045 |
