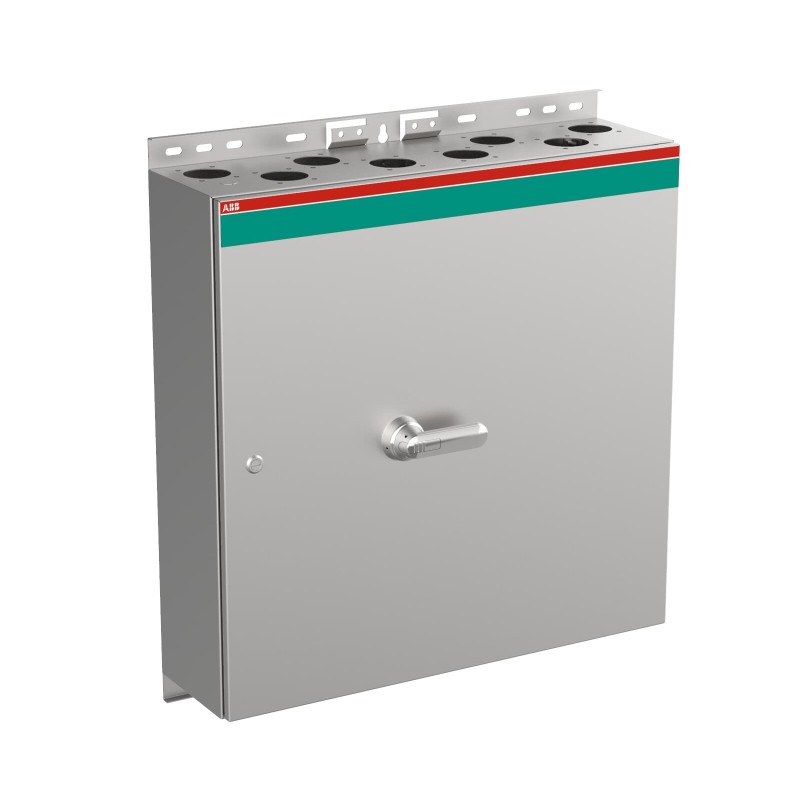

1SCA102336R1001 ABB Int. in cassaforte ot630ESUR3TZ
1SCA102336R1001
ABB
Int. in cassaforte ot630ESUR3TZ
OT630ESUR3TZ Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | ab760536-138e-4bec-996f-46e27a32f7ff Finlandia (FI) |
| SCIP semplificato | 5a2b3bad-3995-4b8b-b99e-4430ac8adbdc Germania (DE) |
| 96b79f7b-5894-49a2-b7f1-2d473621f1c8 Ungheria (HU) | |
| 2c2b278b-7e30-4092-9b8b-d5c86a0be07f Svezia (SE) | |
| db685013-de2f-42b5-908d-95c578663628 Francia (FR) | |
| 3a5019a2-d13a-4988-9689-f7cdf4540be8 Polania (PL) | |
| 1c1a386e-0f2c-4d80-8151-4ddd23adcb3b Polania (PL) | |
| 53b72574-b8f5-40c5-a633-62021093fb91 Bulgaria (BG) | |
| 5c02ee6e-5717-49df-82c3-c29218c54f93 Portogallo (PT) | |
| 3efdfd13-ba2c-417a-a9a5-1c54f5439fb4 Repubblica Ceca (CZ) | |
| aaf239b7-73e7-4ce7-86a2-8087fb139795 Croazia (HR) | |
| 1d6d0715-dbb9-42f6-98ff-91f2f73391bd Norvegia (NO) | |
| 1373ce70-11d8-4e9d-9eec-72a4cb7d2343 Belgio (BE) | |
| 0b1e194c-a4f2-4ba4-b195-b4ca5dd390e1 Francia (FR) | |
| 02934133-b4cc-4966-a525-cc4ea9f02254 Germania (DE) | |
| 2af6c09a-92b1-41e2-a147-e45c73c16bbb Belgio (BE) | |
| 754dc096-a761-4789-9941-d914de87eaaa Germania (DE) | |
| 66afcab9-2130-47db-a32a-f83625b213c5 Svezia (SE) | |
| ac685662-1d96-42ae-befb-f97059f3289b Danimarca (DK) | |
| 47795224-4dd1-497a-bb5c-e1b6b43de388 Germania (DE) | |
| 51f40852-95d5-416f-909a-acdf6b8aa47b Paesi Bassi (Olanda) (NL) | |
| ed5ec851-cbbd-42ff-80ac-b48fb67bdf30 Ungheria (HU) | |
| 3f51ea0c-4ace-4302-b337-fa9e6b194034 Estonia (EE) | |
| 6eaca706-4b66-4191-a474-fb4833661b81 Polania (PL) | |
| 5f18e63a-a201-4fd7-8add-278425674c4f Grecia (GR) | |
| ce307739-c987-40e8-9645-4039fa83a994 Germania (DE) | |
| 54383ae1-03e5-4d75-b824-d07e1be3566c Spagna (ES) | |
| 0397207f-7444-4513-b330-a56b5b5cb1ce Italia (IT) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340008M0004 |
| Disegni meccanici | OTRK108033PBL8R.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 800 mm |
| Altezza prodotto | 1000 mm |
| Profondità prodotto | 330 mm |
| Peso netto prodotto | 51.6 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 815 mm |
| Profondità imballo livello 1 | 1310 mm |
| Altezza imballo livello 1 | 425 mm |
| Peso lordo imballo livello 1 | 57.4 kg |
| EAN imballo livello 1 | 6417019371252 |
| Dati tecnici | |
| Posizione entrata cavo | Bottom/Bottom |
| Uscite cavi per lato | Blank / 8xring-flange+ø25.5mm |
| Colore | Stainless |
| Sezioni dei cavi-circuito principale | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 8pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 570 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Stainless steel |
| Handle Color | Acciaio Inossidabile |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 25 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 90 kA |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 80 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 20 kA |
| Cacciavite raccomandato | Circuito Principale M12 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M12 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340029D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3642119 |
| E-Number (Sweden) | 3135045 |
