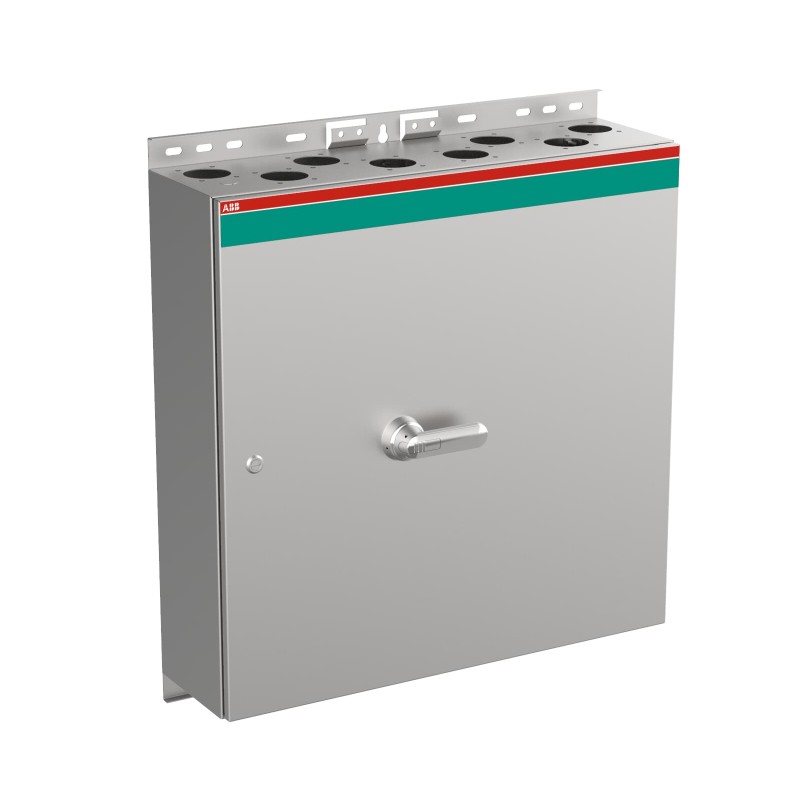

1SCA102336R1001 ABB Int. im Safe ot630ESUR3TZ Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA102336R1001 ABB Int. im Safe ot630ESUR3TZ

1SCA102336R1001

ABB

Int. im Safe ot630ESUR3TZ

Sicherheitsschalter im Edelstahlgehäuse 3-polig 315 kW 400 V mit Edelstahlgriff IP65 Einführung unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $13,430.46
Stückpreis: $13,430.46
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIPab760536-138e-4bec-996f-46e27a32f7ff Finnland (FI)
Vereinfachtes SCIP5a2b3bad-3995-4b8b-b99e-4430ac8adbdc Deutschland (DE)
96b79f7b-5894-49a2-b7f1-2d473621f1c8 Ungarn (HU)
2c2b278b-7e30-4092-9b8b-d5c86a0be07f Schweden (SE)
db685013-de2f-42b5-908d-95c578663628 Frankreich (FR)
3a5019a2-d13a-4988-9689-f7cdf4540be8 Polen (PL)
1c1a386e-0f2c-4d80-8151-4ddd23adcb3b Polen (PL)
53b72574-b8f5-40c5-a633-62021093fb91 Bulgarien (BG)
5c02ee6e-5717-49df-82c3-c29218c54f93 Portugal (PT)
3efdfd13-ba2c-417a-a9a5-1c54f5439fb4 Tschechische Republik (CZ)
aaf239b7-73e7-4ce7-86a2-8087fb139795 Kroatien (CR)
1d6d0715-dbb9-42f6-98ff-91f2f73391bd Norwegen (NO)
1373ce70-11d8-4e9d-9eec-72a4cb7d2343 Belgien (BE)
0b1e194c-a4f2-4ba4-b195-b4ca5dd390e1 Frankreich (FR)
02934133-b4cc-4966-a525-cc4ea9f02254 Deutschland (DE)
2af6c09a-92b1-41e2-a147-e45c73c16bbb Belgien (BE)
754dc096-a761-4789-9941-d914de87eaaa Deutschland (DE)
66afcab9-2130-47db-a32a-f83625b213c5 Schweden (SE)
ac685662-1d96-42ae-befb-f97059f3289b Dänemark (DK)
47795224-4dd1-497a-bb5c-e1b6b43de388 Deutschland (DE)
51f40852-95d5-416f-909a-acdf6b8aa47b Niederlande (NL)
ed5ec851-cbbd-42ff-80ac-b48fb67bdf30 Ungarn (HU)
3f51ea0c-4ace-4302-b337-fa9e6b194034 Estland (EE)
6eaca706-4b66-4191-a474-fb4833661b81 Polen (PL)
5f18e63a-a201-4fd7-8add-278425674c4f Griechenland (GR)
ce307739-c987-40e8-9645-4039fa83a994 Deutschland (DE)
54383ae1-03e5-4d75-b824-d07e1be3566c Spanien (ES)
0397207f-7444-4513-b330-a56b5b5cb1ce Italien (IT)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340008M0004
Mechanische ZeichnungenOTRK108033PBL8R.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)800 mm
Höhe (Netto-Abmessung)1000 mm
Tiefe (Netto-Abmessung)330 mm
Nettogewicht51.6 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1815 mm
Länge Verpackungseinheit 11310 mm
Höhe Verpackungseinheit 1425 mm
Bruttogewicht Verpackungseinheit 157.4 kg
EAN Verpackungseinheit 16417019371252
Technische Daten
Position der Kabeleinführungunten/unten
Kabeldurchführungen pro SeiteBlank / 8xring-flange+ø25.5mm
Farbeedelstahl
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 12 mm
PE-Schraubklemme 8pc,25 ... 120 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 570 A
Schutzart(nach IEC 60529) IP65
GehäusematerialEdelstahl
Grifffarbeedelstahl
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 25 W
Bedingter Bemessungskurzschlussstrom (Inc)90 kA
Bemessungsisolationsspannung (Ui)750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 570 A
(500 V) 570 A
(690 V) 570 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 315 kW
(500 V) 400 kW
(690 V) 560 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 80 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 20 kA
Empfohlener SchraubendreherHauptstromkreis M12
Besondere FunktionenEMC
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 75 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M12
AnzugsdrehmomentHauptstromkreis 75 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340029D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3642119
E-Nummer (Schweden)3135045
