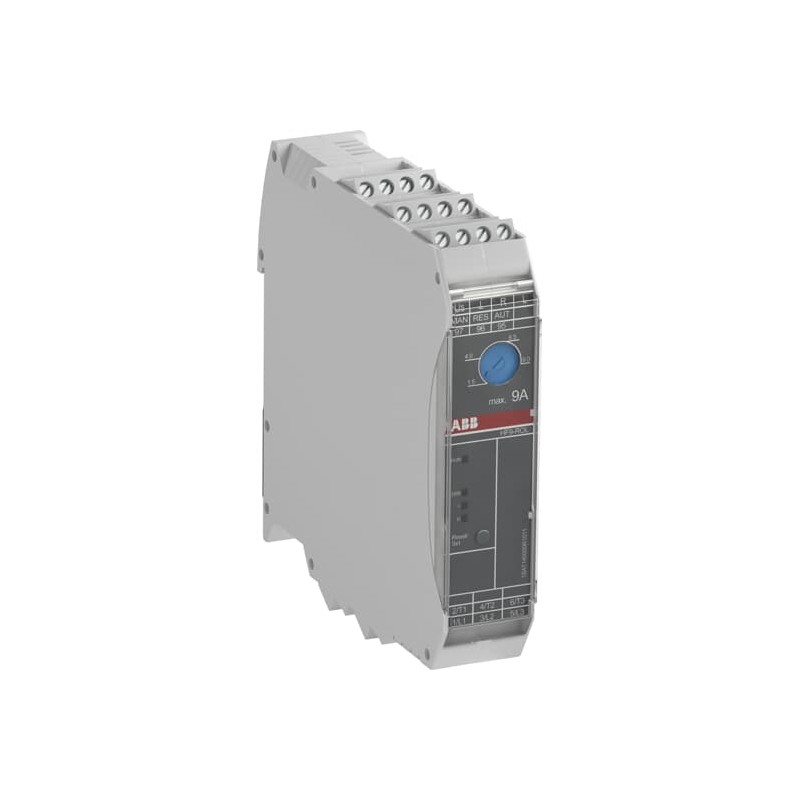

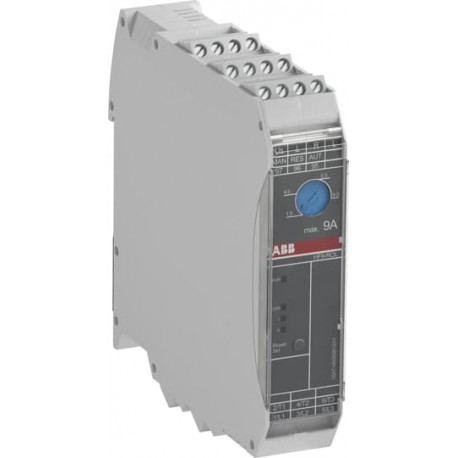

1SAT145000R1011 ABB HF9-ROL-24VDC
1SAT145000R1011
ABB
HF9-ROL-24VDC
HF9-РОЛЬ-24В
HF9-рол электронный компактный стартер 24 В постоянного тока
Низковольтное оборудование > Мотор стартера/комбинация стартера мотора
Электронные реле
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲Заказ
| Количество Минимального Заказа: | 1 шт |
| Номер Таможенного Тарифа: | Восемьдесят пять миллионов триста семьдесят одна тысяча девяносто восемь |
| Основной Тип Продукта: | ХФ |
| Наименование Товара: | Электронный Стартер |
Популярные Загрузки
| Инструкции и руководства: | 2CDC130014M0401 2CDC130009M0401 2CDC130013M0401 2CDC130007M0401 2CDC130015M0401 |
| Диаграмма Размера: | 1SAT100401F0001 |
Размеры
| Чистая Ширина Изделия: | 22.5 мм |
| Продукт Чистая Высота: | 99 мм |
| Продукт Чистая Глубина / Длина: | 114,5 мм |
| Продукт Вес Нетто: | 0.218 кг |
Технические
| Стандарты: | МЭК/EN 60947-1 МЭК/EN 60947-4-2 Ул 60947-1 Ул 60947-4-2 |
| Функции: | Обращенно-он-лайн пускатель с защитой от перегрузки |
| Использование: | Защита Двигателя |
| Номинальное Рабочее Напряжение: | Главной цепи 500 В переменного тока |
| Рабочее Напряжение: | Максимальная 550 В переменного тока Минимум 42 В переменного тока |
| Номинальная частота (F): | Главная Схема 50 Гц Главная Схема 60 Гц |
| Номинальное Управляющее Напряжение Питания (Ус): | 24 В DC |
| Номинальное Входное Напряжение (UНВ): | Порог переключения при сигнале <0> -3 ... 9,6 в Порог переключения по сигналу <1> 19.2 ... 30 в |
| Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок): | Главная схема 6 кв |
| Номинальное Напряжение Изоляции (Уя): | 500 в |
| Номинальный рабочий ток AC-51 (яе): | 9 а |
| Номинальный рабочий ток AC-53а (яе): | 6,5 а |
| Рейтинг Управление Потребляемый Ток (Яс): | 0.04 а |
| Номинальный Непрерывный Ток (Iу): | 9 а |
| Входной Ток: | 0.003 а |
| Частота Переключений: | ≤ 2 Гц 120 переключений/мин Начинается 7200/ч. |
| Номинальная эксплуатационная мощность AC-53а (Пе): | 3 кВт |
| Категория Перенапряжения: | III в |
| Защита От Перегрузки: | Электронная защита от перегрузки |
| Диапазон Настройки: | 1.5 ... 9.0 с |
| Класс Поездки: | 10А класс |
| Количество полюсов: | Три |
| Потери Мощности: | Максимальное 14,6 Вт Минимум 1,1 Вт |
| Число защищенных полюсов: | Три |
| Механическую Прочность: | 10000 цикл |
| Электрическая Прочность: | Цикл 30000000 |
| Задержка Времени (?): | Выкл, максимум, выключается через напряжение питания 500 мс Выкл, обычно, отключается через вход контроля напряжения 30 мс Выкл, обычно, отключается через напряжение питания 25 мс Выкл, максимум, выключается с кнопки 3 секунды [единица времени] Выкл, минимум, выключенном с кнопку 0,5 секунды [единица времени] |
| Монтаж на DIN-рейку: | С th35-15 (35 x 15 мм монтажная рейка) соотв. в МЭК 60715 Рейку th35-7.5 (35 х 7,5 мм монтажная рейка) соотв. в МЭК 60715 |
| Монтажное Положение: | Положение 1, сторона нагрузки дно |
| Подключение Цепи Управления Мощностью: | Гибкий с наконечником 1/2х 1 ... 2.5 мм2 Гибкая 1/2х 1 ... 2.5 мм2 Жесткая 1х 0.5 ... 4 мм2 |
| Подключение Основной Цепи Емкость: | Гибкий с наконечником 1х 2 ... 2.5 мм2 Гибкий 1х 2 ... 2.5 мм2 Жесткая 1х 2 ... 2.5 мм2 |
| Рекомендуемый Драйвер Винта: | Цепи Управления М3 Главная Схема М3 |
| Тип Терминала: | Винтовые Клеммы |
| Момент Затяжки: | Схема управления 0.5 ... 0.6 Н·м Главная схема 0.5 ... 0.6 Н·м |
| Зачистки Провода Длина: | Контроль цепи 8 мм Главная цепь 8 мм |
| Время Отклика: | Асимметрия фаз 33% 120 секунд [единица времени] Асимметрия фаз 67% 1.8 секунды [единица времени] Отказ участка 1.8 в секунду [единица времени] |
| Степень Загрязнения: | Два |
| Фазы Чувствительные Потери: | Да |
| Степень защиты: | Корпус IP20 Силовые клеммы степень защиты IP20 |
| Короткое замыкание ток (ПКАП): | (500 В AC, 30 В класса J или КС) 100 ка |
Информационная Безопасность
| Наработка на отказ (среднее время наработки на отказ): | 39.6 год |
Техническая ул/ККА
| Максимальное рабочее напряжение по UL/CSA для: | Главной цепи 500 В переменного тока |
| Рейтинг лошадиной силы UL/CSA для: | Номинальная коммутирующая способность при полной нагрузке (коэффициент мощности = 0.4) 3 л. с. Номинальная коммутирующая способность при полной нагрузке (коэффициент мощности = 0.8) 6.1 л. с. |
| Нагрузка по UL/CSA для: | 6,5 а |
| Полной Нагрузке Ампер Мотора: | 6,5 а |
| Подключение емкость основного контура по UL/CSA для: | Гибкий с наконечником 1х 24 ... 14 AWG кабель Гибкий 1х 24 ... 14 AWG кабель Твердые 1х 24 ... 14 AWG кабель |
| Соединении емкость цепи управления по UL/CSA для: | Гибкий с наконечником 1х 24 ... 14 AWG кабель Гибкий 16-8 AWG кабель Твердые 1х 24 ... 14 AWG кабель |
| Момент затяжки ул/КША: | Схема управления 5 ... 7 дюйм·фунт Главная схема 5 ... 7 дюйм·фунт |
Окружающей среды
| Температура Окружающего Воздуха: | Эксплуатации -25 ... +70 °С Операции Компенсируется -40 ... + 80 °С |
| Статус ООВ: | Следующие директивы ЕС 2011/65/ЕС |
Сертификаты и декларации (номер документа)
| Сертификат CCC: | 1SAA918005-3801 |
| сертификат cul: | Кул E191658 |
| Декларация соответствия - СЕ: | 1SAD038501-0195 |
| Сертификат ЕАС: | 1SAA918001-2701 |
| Инструкции и руководства: | 2CDC130014M0401 2CDC130009M0401 2CDC130013M0401 2CDC130007M0401 2CDC130015M0401 |
| Информация По RoHS: | 1SAD038501-0195 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | 1 шт |
| Уровень Пакет 1 Ширина: | 150 мм |
| Уровень Пакет 1 Глубина / Длина: | 115 мм |
| Уровень Пакет 1 Высота: | 34 мм |
| Пакет Уровня 1 Вес Брутто: | 0.318 кг |
| Уровень пакет 1 код EAN: | 4013614515569 |
Классификации
| Е-номер: | Три миллиона двести десять тысяч четыреста девяносто семь |
| Етим 5: | EC001037 - комбинация стартера мотора |
| Етим 6: | EC001037 - мотор стартера/мотор стартера комбинация |
| Етим 7: | EC001037 - мотор стартера/мотор стартера комбинация |
| екласс: | 7.0 27370905 |
| СКТУООН: | Тридцать девять миллионов сто двадцать одна тысяча пятьсот четырнадцать |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
