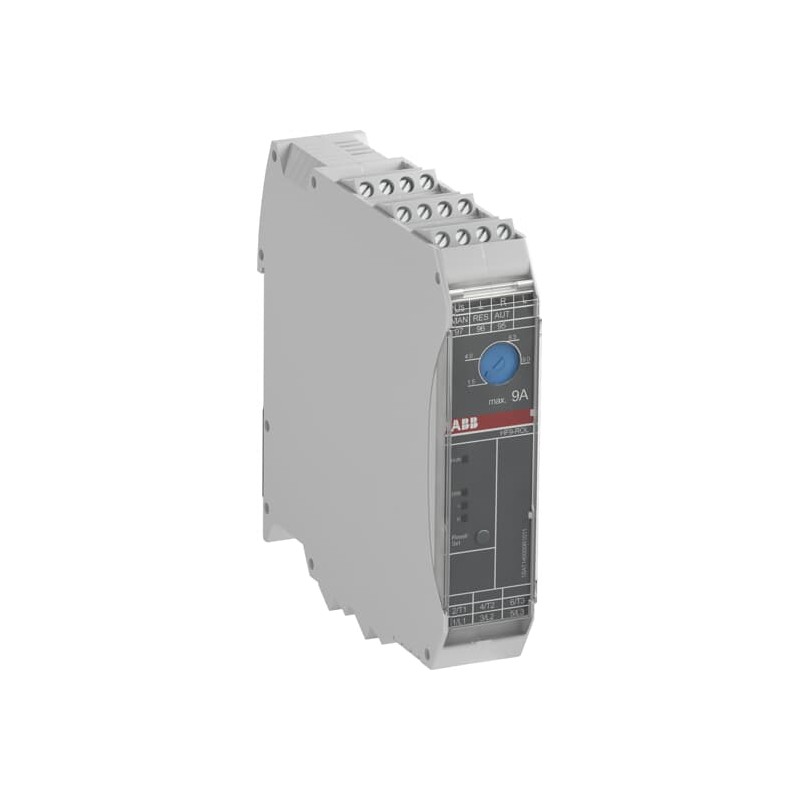

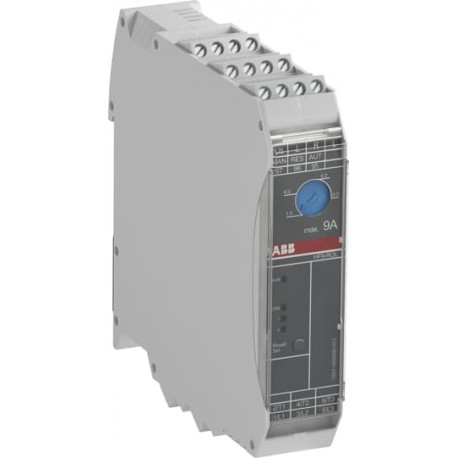

1SAT145000R1011 ABB HF9-ROL-24VDC
1SAT145000R1011
ABB
HF9-ROL-24VDC
Elektronischer Kompaktstarter HF9-ROL, 1.5-6.5 A
Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination
Elektronische Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85371098 |
| Baureihe | HF |
| Produktname | Elektronischer Kompaktstarter |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC130013M0401 |
| Montage- und Betriebsanleitung | 2CDC130013M0401 |
| Maßzeichnung | 1SAT100401F0001 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 22.5 mm |
| Höhe (Netto-Abmessung) | 99 mm |
| Tiefe (Netto-Abmessung) | 114.5 mm |
| Nettogewicht | 0.218 kg |
| Technische Daten | |
| Normen | IEC/EN 60947-1 |
| IEC/EN 60947-4-2 | |
| UL 60947-1 | |
| UL 60947-4-2 | |
| Funktion | Umkehrstarter mit Überlastschutz |
| Verwendung | Schutz von Motoren |
| Bemessungsbetriebsspannung | Hauptstromkreis 500 V AC |
| Betriebsspannung | (Maximum) 550 V AC |
| (Minimum) 42 V AC | |
| Bemessungsfrequenz (f) | Hauptstromkreis 50 Hz |
| Hauptstromkreis 60 Hz | |
| Bemessungssteuerspeisespannung (Us) | 24 V DC |
| Bemessungseingangsspannung (UIN) | (Schaltschwelle bei Signal '0') -3 ... 9.6 V |
| (Schaltschwelle bei Signal '1') 19.2 ... 30 V | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hauptstromkreis 6 kV |
| Bemessungsisolationsspannung (Ui) | 500 V |
| Bemessungsbetriebsstrom AC-51 (Ie) | 9 A |
| Bemessungsbetriebsstrom AC-53A (Ie) | 6.5 A |
| Bemessungssteuerspeisestrom (Is) | 0.04 A |
| Bemessungsdauerstrom (Iu) | 9 A |
| Eingangsstrom | 0.003 A |
| Schaltfrequenz | ≤ 2 Hz |
| 120 starts/min | |
| 7200 starts/h | |
| Bemessungsbetriebsleistung AC-53a (Pe) | 3 kW |
| Überspannungskategorie | III |
| Überlastschutz | Elektronischer Überlastschutz |
| Einstellbereich | 1.5 ... 9.0 A |
| Auslöseklasse | 10A |
| Anzahl Pole | 3P |
| Verlustleistung | (Maximum) 14.6 W |
| (Minimum) 1.1 W | |
| Anzahl geschützter Pole | 3 |
| Mechanische Lebensdauer | Betriebsabläufe 10000 Zyklen |
| Elektrische Belastbarkeit | 30000000 Zyklen |
| Verzögerungszeit (τ) | (Aus, Maximum, ausgeschaltet durch Versorgungsspannung) 500 ms |
| (Aus, ausgeschaltet durch Steuerspannung) 30 ms | |
| (Aus, typisch, ausgeschaltet durch Versorgungsspannung) 25 ms | |
| (Aus, Maximum, ausgeschaltet mit Drucktaster) 3 Sekunde(n) | |
| (Aus, Minimum, ausgeschaltet mit Drucktaster) 0.5 Sekunde(n) | |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Einbaulage | Position 1 |
| Anschlussmöglichkeit-Steuerstromkreis | flexibel mit Aderendhülse 1/2x 1 ... 2.5 mm² |
| flexibel 1/2x 1 ... 2.5 mm² | |
| starr 1x 0.5 ... 4 mm² | |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1x 2 ... 2.5 mm² |
| flexibel 1x 2 ... 2.5 mm² | |
| starr 1x 2 ... 2.5 mm² | |
| Empfohlener Schraubendreher | Steuerstromkreis M3 |
| Hauptstromkreis M3 | |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | Steuerstromkreis 0.5 ... 0.6 N·m |
| Hauptstromkreis 0.5 ... 0.6 N·m | |
| Abisolierlänge | Steuerstromkreis 8 mm |
| Hauptstromkreis 8 mm | |
| Ansprechzeit | Phasenasymmetrie 33% 120 Sekunde(n) |
| Phasenasymmetrie 66% 1.8 Sekunde(n) | |
| Phasenausfall 1.8 Sekunde(n) | |
| Verschmutzungsgrad | 2 |
| Phasenausfallempfindlich | Ja |
| Schutzart | Gehäuse IP20 |
| Anschlussklemmen Hauptstromkreis IP20 | |
| Kurzschlussstrom Bewertung (SCCR) | (500 V AC, 30 A, Klasse J oder CC) 100 kA |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 500 V AC |
| Nennleistung UL/CSA | (Nennschaltleistung bei Volllast (Leistungsfaktor = 0,4) 3 Hp |
| (Nennschaltleistung bei Volllast (Leistungsfaktor = 0,8) 6.1 Hp | |
| Strom bei Vollast (Motoren) | 6.5 A |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel mit Aderendhülse 1x 24 ... 14 AWG |
| flexibel 1x 24 ... 14 AWG | |
| starr 1x 24 ... 14 AWG | |
| Anschlussmöglichkeit-Steuerstromkreis UL/CSA | flexibel mit Aderendhülse 1x 24 ... 14 AWG |
| flexibel 16-8 AWG | |
| starr 1x 24 ... 14 AWG | |
| Anzugsdrehmoment UL/CSA | Steuerstromkreis 5 ... 7 in·lb |
| Hauptstromkreis 5 ... 7 in·lb | |
| Safety Information | |
| MTTF-Zeit (MTTF) | 39.6 Jahr(e) |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (kompensierter Betrieb) -40 ... + 80 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SAA983001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006538 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CCC Zertifikat | 1SAA918005-3802 |
| cUL Zertifikat | cUL E191658 |
| Konformitätserklärung - CCC | 2020970304003456 |
| Konformitätserklärung - CE | 1SAD938504-0195 |
| Konformitätserklärung - UKCA | 1SAD938501-1195 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 150 mm |
| Länge Verpackungseinheit 1 | 115 mm |
| Höhe Verpackungseinheit 1 | 34 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.318 kg |
| EAN Verpackungseinheit 1 | 4013614515569 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| ETIM 9 | EC001037 - Motorstarter/Motorstarterkombination |
| ETIM 10 | EC001037 - Motorstarter/Motorstarterkombination |
| eClass | V11.0 : 27370905 |
| UNSPSC | 39121521 |
| IDEA Granular Category Code (IGCC) | 4727 >> Motor starter controls |
| E-Nummer (Finnland) | 3707549 |
| E-Nummer (Norwegen) | 4102015 |
| E-Nummer (Schweden) | 3210497 |
