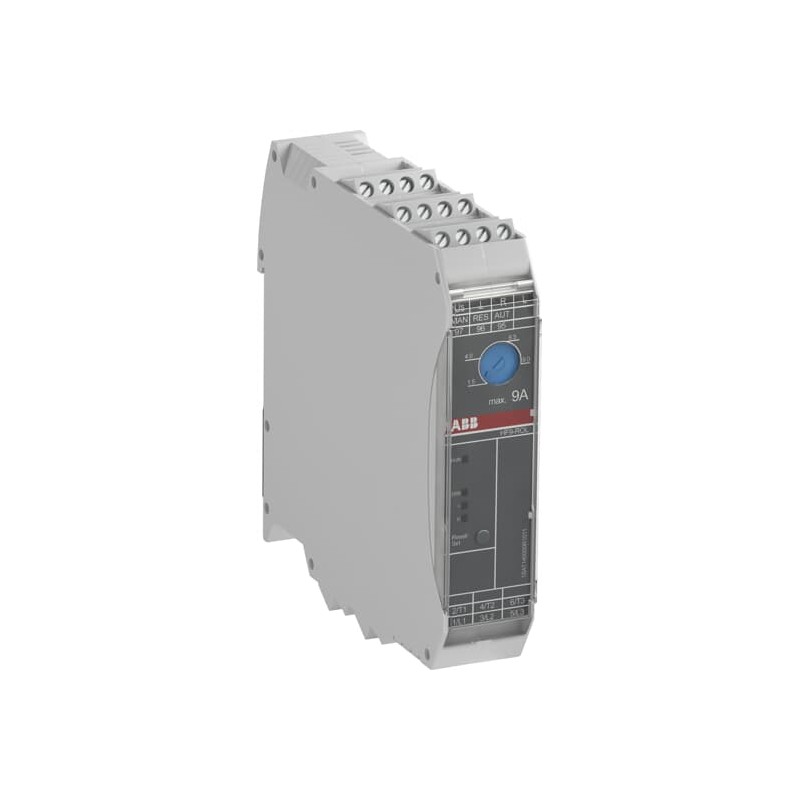

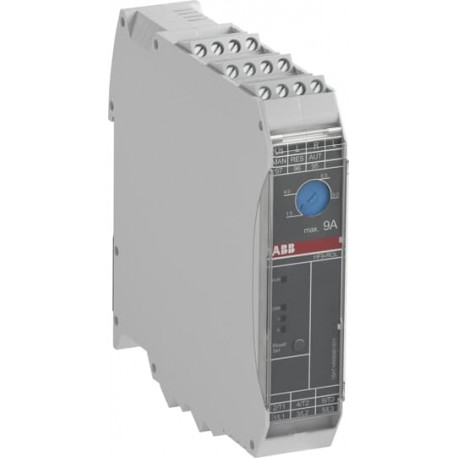

1SAT145000R1011 ABB HF9-ROL-24VDC
1SAT145000R1011
ABB
HF9-ROL-24VDC
HF9-RPG-24VDC
HF9-ROL-24VDC Electronic Compact Starter 24 VDC
Aparelhos elétricos de baixa tensão > Combinação de acionador de partida de motor/motor de arranque
Relés eletrônicos
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85371098 |
| Tipo de produto principal | HF |
| Nome de Produto | Electronic Starter |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CDC130013M0401 |
| Instruções e Manuais | 2CDC130013M0401 |
| Diagrama de medidas | 1SAT100401F0001 |
| Dimensions | |
| Largura Líquida do Produto | 22.5 mm |
| Altura Líquida do Produto | 99 mm |
| Profundidade/Comprimento Líquidos do Produto | 114.5 mm |
| Peso Líquido do Produto | 0.218 kg |
| Technical | |
| Normas | IEC/EN 60947-1 |
| IEC/EN 60947-4-2 | |
| UL 60947-1 | |
| UL 60947-4-2 | |
| Function | Reversed-on-line starter with overload protection |
| Utilization | Motor Protection |
| Tensão operacional nominal | Main Circuit 500 V AC |
| Operational Voltage | Maximum 550 V AC |
| Minimum 42 V AC | |
| Frequência nominal (f) | Main Circuit 50 Hz |
| Main Circuit 60 Hz | |
| Rated Control Supply Voltage (Us) | 24 V DC |
| Rated Input Voltage (UIN) | Switching Threshold at Signal <0> -3 ... 9.6 V |
| Switching Threshold at Signal <1> 19.2 ... 30 V | |
| Rated Impulse Withstand Voltage (Uimp) | Main Circuit 6 kV |
| Rated Insulation Voltage (Ui) | 500 V |
| Rated Operational Current AC-51 (Ie) | 9 A |
| Rated Operational Current AC-53a (Ie) | 6.5 A |
| Rated Control Supply Current (Is) | 0.04 A |
| Rated Uninterrupted Current (Iu) | 9 A |
| Corrente de entrada | 0.003 A |
| Frequência de comutação | ≤ 2 Hz |
| 120 starts/min | |
| 7200 starts/h | |
| Rated Operational Power AC-53a (Pe) | 3 kW |
| Overvoltage Category | III |
| Overload Protection | Electronic overload protection |
| Setting Range | 1.5 ... 9.0 A |
| Trip Class | class 10A |
| Número de polos | 3P |
| Power Loss | Maximum 14.6 W |
| Minimum 1.1 W | |
| Number of Protected Poles | 3 |
| Mechanical Durability | Nr. Operations 10000 cycle |
| Electrical Durability | 30000000 cycle |
| Tempo de atraso (τ) | Off, Maximum, Switched Off via Supply Voltage 500 ms |
| Off, Typical, Switched Off via Control Input Voltage 30 ms | |
| Off, Typical, Switched Off via Supply Voltage 25 ms | |
| Off, Maximum, Switched Off with Pushbutton 3 second [unit of time] | |
| Off, Minimum, Switched Off with Pushbutton 0.5 second [unit of time] | |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Posição de montagem | 1 |
| Connecting Capacity Control Circuit | Flexible with Ferrule 1/2x 1 ... 2.5 mm² |
| Flexible 1/2x 1 ... 2.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Connecting Capacity Main Circuit | Flexible with Ferrule 1x 2 ... 2.5 mm² |
| Flexible 1x 2 ... 2.5 mm² | |
| Rigid 1x 2 ... 2.5 mm² | |
| Recommended Screw Driver | Control Circuit M3 |
| Main Circuit M3 | |
| Tipo de terminal | Screw Terminals |
| Binário de aperto | Control Circuit 0.5 ... 0.6 N·m |
| Main Circuit 0.5 ... 0.6 N·m | |
| Wire Stripping Length | Control Circuit 8 mm |
| Main Circuit 8 mm | |
| Response Time | Phase Asymmetry 33% 120 second [unit of time] |
| Phase Asymmetry 67% 1.8 second [unit of time] | |
| Phase Failure 1.8 second [unit of time] | |
| Pollution Degree | 2 |
| Phase Loss Sensitive | Sim |
| Grau de proteção | Housing IP20 |
| Main Circuit Terminals IP20 | |
| Short-Circuit Current Rating (SCCR) | (500 V AC, 30 A Class J or CC) 100 kA |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | Main Circuit 500 V AC |
| Classificação de potência UL/CSA | Nominal Switching Performance Full Load (power factor = 0.4) 3 Hp |
| Nominal Switching Performance Full Load (power factor = 0.8) 6.1 Hp | |
| Full Load Amps Motor Use | 6.5 A |
| Connecting Capacity Main Circuit UL/CSA | Flexible with Ferrule 1x 24 ... 14 AWG |
| Flexible 1x 24 ... 14 AWG | |
| Solid 1x 24 ... 14 AWG | |
| Connecting Capacity Control Circuit UL/CSA | Flexible with Ferrule 1x 24 ... 14 AWG |
| Flexible 16-8 AWG | |
| Solid 1x 24 ... 14 AWG | |
| Tightening Torque UL/CSA | Control Circuit 5 ... 7 in·lb |
| Main Circuit 5 ... 7 in·lb | |
| Safety Information | |
| Mean Time to Failure (MTTF) | 39.6 year |
| Environmental | |
| Temperatura do ar ambiente | Operation -25 ... +70 °C |
| Operation Compensated -40 ... + 80 °C | |
| Altitude de operação máxima permissível | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA983001-4501 |
| Informação RoHS | 1SVD981001-4401 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006538 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| CCC Certificate | 1SAA918005-3802 |
| Certificado cUL | cUL E191658 |
| Declaration of Conformity - CCC | 2020970304003456 |
| Declaração de conformidade -CE | 1SAD938504-0195 |
| Declaration of Conformity - UKCA | 1SAD938501-1195 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 150 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 115 mm |
| Altura da embalagem Nível 1 | 34 mm |
| Peso bruto da embalagem Nível 1 | 0.318 kg |
| Nível de Embalagem 1 EAN | 4013614515569 |
| External Classifications and Standards | |
| Código de classificação do objeto | B |
| ETIM 9 | EC001037 - Motor starter/motor starter combination |
| ETIM 10 | EC001037 - Motor starter/motor starter combination |
| eClass | V11.0 : 27370905 |
| UNSPSC | 39121521 |
| Código de Categoria Granular IDEA (IGCC) | 4727 >> Motor starter controls |
| E-Number (Finland) | 3707549 |
| E-Number (Norway) | 4102015 |
| E-Number (Sweden) | 3210497 |
