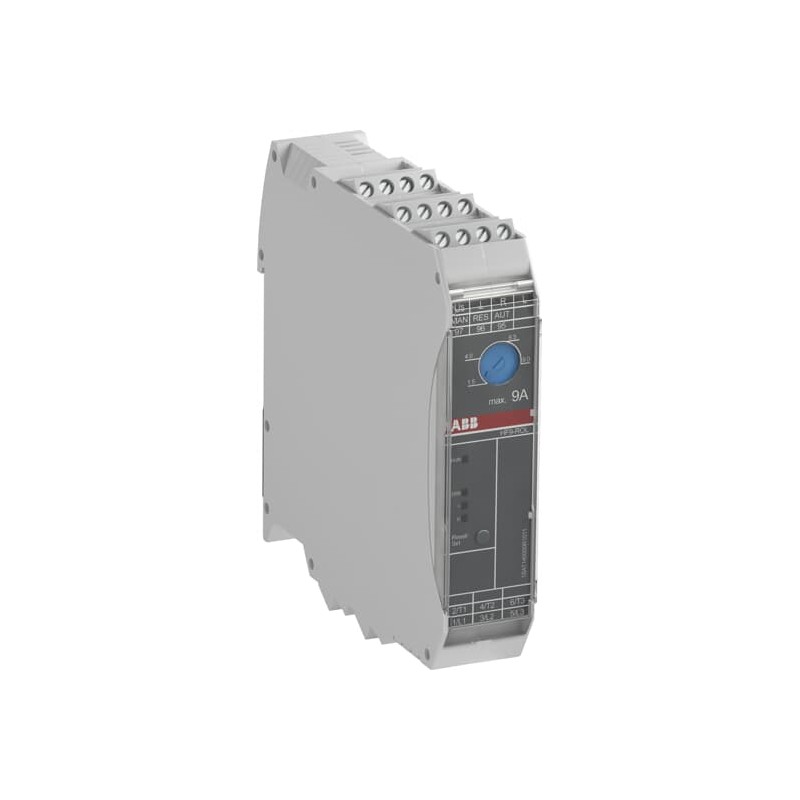

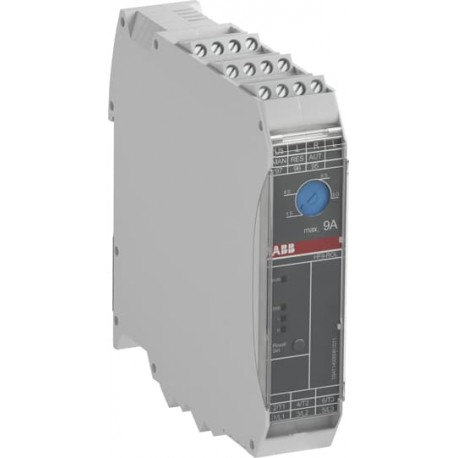

1SAT145000R1011 ABB HF9-RUOLO-24VDC
1SAT145000R1011
ABB
HF9-RUOLO-24VDC
HF9-RUOLO-Elettronica Compatta motorino di Avviamento 24 v dc
Relè elettronici
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲Ordinazione
| Quantità Di Ordine Minimo: | 1 pezzo |
| Numero Di Tariffa Doganale: | Ottanta cinque millioni tre cento settanta un mille novanta otto |
| Prodotti Principali Tipo: | HF |
| Nome Di Prodotto: | Elettronica Starter |
Popolari Download
| Istruzioni e Manuali: | 2CDC130014M0401 2CDC130009M0401 2CDC130013M0401 2CDC130007M0401 2CDC130015M0401 |
| Dimensione Schema: | 1SAT100401F0001 |
Dimensioni
| Netto Del Prodotto Larghezza: | 22,5 mm |
| Netto Del Prodotto Altezza: | 99 mm |
| Netto Del Prodotto Profondità / Lunghezza: | 114,5 mm |
| Peso Netto Del Prodotto: | 0.218 kg |
Tecnico
| Standard: | IEC/EN 60947-1 IEC/EN 60947-4-2 UL 60947-1 UL 60947-4-2 |
| Funzione: | Inversa on-line di avviamento con protezione da sovraccarico |
| Utilizzo: | Protezione Motore |
| Tensione Nominale Di Funzionamento: | Circuito principale A 500 V AC |
| Tensione Di Funzionamento: | Massimo 550 V AC Minimo 42 V AC |
| Frequenza nominale (f): | Circuito Principale Di 50 Hz Circuito Principale 60 Hz |
| Nominale Di Controllo Tensione Di Alimentazione (Us): | 24 V DC |
| Tensione Di Ingresso Nominale (UIN): | Soglia di commutazione Segnale <0> -3 ... 9.6 V Soglia di commutazione Segnale <1> 19.2 ... 30 V |
| Nominale Di Tenuta Ad Impulso Tensione (Uimp): | Circuito principale 6 kV |
| Tensione Nominale Di Isolamento (Uio): | 500 V |
| Corrente di funzionamento nominale AC-51 (mie): | Nove |
| Corrente di funzionamento nominale AC-53a (mie): | 6,5 |
| Nominale Di Controllo Della Corrente Di Alimentazione (Mis): | 0.04 Una |
| Corrente Nominale Ininterrotta (Miu): | Nove |
| Corrente Di Ingresso: | 0.003 Un |
| Frequenza Di Commutazione: | ≤ 2 Hz 120 parte/min 7200 inizia/h |
| Potenza nominale di funzionamento AC-53a (Pe): | 3 kW |
| Categoria Di Sovratensione: | III |
| Protezione Da Sovraccarico: | Protezione elettronica da sovraccarico |
| Gamma Di Impostazione: | 1.5 ... 9.0 Una |
| Classe Di Intervento: | classe 10A |
| Numero di Poli: | Tre |
| La Perdita Di Potenza: | Massimo 14,6 W Minimo Di 1,1 W |
| Numero di Poli Protetti: | Tre |
| Durata Meccanica: | 10000 ciclo |
| Elettrici Durata: | 30000000 ciclo |
| Il Tempo Di Ritardo (?): | No, la Massima velocità, Spento tramite Tensione di Alimentazione 500 ms Fuori, Tipico, Spento tramite il Controllo della Tensione di Ingresso di 30 ms Fuori, Tipico, Spento tramite Tensione di Alimentazione: 25 ms No, la Massima velocità, Spento con il Pulsante 3 secondo [unità di tempo] Spento, Minimo, Spento con il Pulsante di 0,5 secondi [unità di tempo] |
| Montaggio su guida DIN: | TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715 TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715 |
| Posizione Di Montaggio: | Posizione 1, carico lato inferiore |
| Collegamento Capacità Del Circuito Di Controllo: | Flessibile con Puntale 1/2x 1 ... 2.5 mm2 Flessibile 1/2x 1 ... 2.5 mm2 Rigida 1x 0.5 ... 4 mm2 |
| Collegamento Capacità Del Circuito Principale: | Flessibile con Puntale 1x 2 ... 2.5 mm2 1x flessibile 2 ... 2.5 mm2 Rigida 1x 2 ... 2.5 mm2 |
| Si Consiglia La Vite Driver: | Circuito Di Controllo M3 Circuito Principale M3 |
| Tipo Di Terminale: | Morsetti A Vite |
| Coppia Di Serraggio: | Circuito di controllo Di 0,5 ... 0,6 N·m Circuito principale Di 0,5 ... 0,6 N·m |
| Filo Di Lunghezza Di Spelatura: | Circuito di controllo 8 mm Circuito principale 8 mm |
| Tempo Di Risposta: | Fase di Asimmetria 33% 120 secondi [unità di tempo] Fase di Asimmetria 67% 1.8 secondo [unità di tempo] Guasto di fase 1.8 secondo [unità di tempo] |
| Grado Di Inquinamento: | Due |
| La Perdita Di Una Fase Sensibile: | Sì |
| Grado di Protezione: | Custodia IP20 Morsetti del Circuito principale IP20 |
| Corrente nominale di cortocircuito (SCCR): | (500 V AC, 30 Classe J o CC) 100 kA |
Informazioni Sulla Sicurezza
| Tempo medio al Guasto (MTTF): | 39.6 anno |
Tecnico UL/CSA
| Tensione massima UL/CSA: | Circuito principale A 500 V AC |
| Valutazione di cavalli vapore UL/CSA: | Nominale di Commutazione Prestazioni a Pieno Carico (fattore di potenza = 0.4) 3 Hp Nominale di Commutazione Prestazioni a Pieno Carico (fattore di potenza = 0.8) 6.1 Hp |
| Amperaggio UL/CSA: | 6,5 |
| Ampere A Pieno Carico Del Motore, Utilizzare: | 6,5 |
| Collegamento Capacità del Circuito Principale UL/CSA: | Flessibile con Puntale 1x 24 ... 14 AWG 1x flessibile 24 ... 14 AWG Solido 1x 24 ... 14 AWG |
| Collegamento Capacità del Circuito di Controllo UL/CSA: | Flessibile con Puntale 1x 24 ... 14 AWG Flessibile AWG 16-8 Solido 1x 24 ... 14 AWG |
| Coppia di serraggio UL/CSA: | Circuito di controllo 5 ... 7 in·lb Circuito principale 5 ... 7 in·lb |
Ambientale
| Temperatura Dell'Aria: | Funzionamento -25 ... +70 °C Operazione Di Compensazione -40 ... + 80 °C |
| RoHS Status: | A seguito dell'UE Direttiva 2011/65/UE |
I certificati e le Dichiarazioni (Numero Documento)
| Certificato CCC: | 1SAA918005-3801 |
| cUL Certificato: | cUL E191658 |
| Dichiarazione di Conformità CE: | 1SAD038501-0195 |
| EAC Certificato: | 1SAA918001-2701 |
| Istruzioni e Manuali: | 2CDC130014M0401 2CDC130009M0401 2CDC130013M0401 2CDC130007M0401 2CDC130015M0401 |
| RoHS Informazioni: | 1SAD038501-0195 |
Contenitore Di Informazioni
| Pacchetto Di Livello 1 Unità Di: | 1 pezzo |
| Pacchetto Di Livello 1, Larghezza: | 150 mm |
| Pacchetto Di Livello 1 Di Profondità / Lunghezza: | 115 mm |
| Pacchetto Di Livello 1 Altezza: | 34 mm |
| Pacchetto Di Livello 1 Peso Lordo: | 0.318 kg |
| Pacchetto di Livello 1 EAN: | 4013614515569 |
Classificazioni
| E-nummer: | Tre millioni due cento dieci mila quattro cento novanta sette |
| ETIM 5: | EC001037 - Motor starter combinazione |
| ETIM 6: | EC001037 - avviatori Motore/motorino di avviamento combinazione |
| ETIM 7: | EC001037 - avviatori Motore/motorino di avviamento combinazione |
| eClass: | 7.0 27370905 |
| UNSPSC: | Trenta nove millioni cento venti un mille cinque cento quattordici |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALO ELECTRONIC RELAYS EN.pdf | 90 Mbytes |
|
