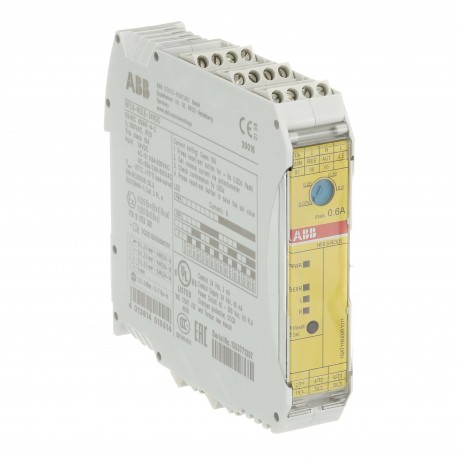

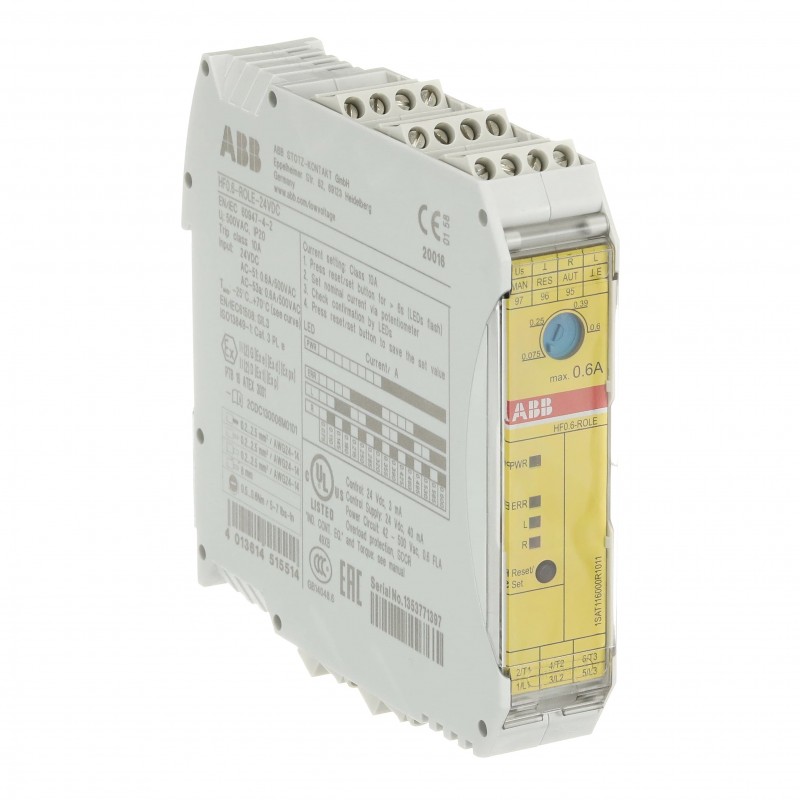

1SAT116000R1011 ABB HF0.6-РОЛЬ-24В
1SAT116000R1011
ABB
HF0.6-РОЛЬ-24В
HF0.6-роль электронного компактный стартер 24 В постоянного тока
Электронные реле
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Описание
▲Заказ
| Количество Минимального Заказа: | 1 шт |
| Номер Таможенного Тарифа: | Восемьдесят пять миллионов триста семьдесят одна тысяча девяносто восемь |
| Основной Тип Продукта: | ХФ |
| Наименование Товара: | Электронный Стартер |
Популярные Загрузки
| Инструкции и руководства: | 2CDC130014M0401 2CDC130009M0401 2CDC130013M0401 2CDC130007M0401 2CDC130015M0401 |
| Инструкции и руководства (Часть 2): | 2CDC130006M0401 |
| Диаграмма Размера: | 1SAT100401F0001 |
Размеры
| Чистая Ширина Изделия: | 22.5 мм |
| Продукт Чистая Высота: | 99 мм |
| Продукт Чистая Глубина / Длина: | 114,5 мм |
| Продукт Вес Нетто: | 0.218 кг |
Технические
| Стандарты: | МЭК/EN 60947-1 МЭК/EN 60947-4-2 МЭК/EN 61508 ИС0 13849 Ул 60947-1 Ул 60947-4-2 |
| Функции: | Обращенно-он-лайн стартера с электронная защита от перегрузки и функция аварийного отключения |
| Использование: | Защита Двигателя |
| Номинальное Рабочее Напряжение: | Главной цепи 500 В переменного тока |
| Рабочее Напряжение: | Максимальная 550 В переменного тока Минимум 42 В переменного тока |
| Номинальная частота (F): | Главная Схема 50 Гц Главная Схема 60 Гц |
| Номинальное Управляющее Напряжение Питания (Ус): | 24 В DC |
| Номинальное Входное Напряжение (UНВ): | Порог переключения при сигнале <0> -3 ... 9,6 в Порог переключения по сигналу <1> 19.2 ... 30 в |
| Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок): | Главная схема 6 кв |
| Номинальное Напряжение Изоляции (Уя): | 500 в |
| Номинальный рабочий ток AC-51 (яе): | 0,6 а |
| Номинальный рабочий ток AC-53а (яе): | 0,6 а |
| Рейтинг Управление Потребляемый Ток (Яс): | 0.04 а |
| Номинальный Непрерывный Ток (Iу): | 0,6 а |
| Входной Ток: | 0.003 а |
| Частота Переключений: | ≤ 2 Гц 120 переключений/мин Начинается 7200/ч. |
| Номинальная эксплуатационная мощность AC-53а (Пе): | 0.18 кВт |
| Категория Перенапряжения: | III в |
| Защита От Перегрузки: | Электронная защита от перегрузки |
| Диапазон Настройки: | 0.075 ... 0.600 в |
| Класс Поездки: | 10А класс |
| Количество полюсов: | Три |
| Потери Мощности: | Максимум 1,5 Вт Минимум 1,1 Вт |
| Число защищенных полюсов: | Три |
| Механическую Прочность: | 10000 цикл |
| Электрическая Прочность: | Цикл 30000000 |
| Задержка Времени (?): | Выкл, максимум, выключается через контроль входного напряжения 40 мс Выкл, максимум, выключается через напряжение питания 500 мс Выкл, обычно, отключается через вход контроля напряжения 30 мс Выкл, обычно, отключается через напряжение питания 25 мс Выкл, максимум, выключается с кнопки 3 секунды [единица времени] Выкл, минимум, выключенном с кнопку 0,5 секунды [единица времени] |
| Монтаж на DIN-рейку: | С th35-15 (35 x 15 мм монтажная рейка) соотв. в МЭК 60715 Рейку th35-7.5 (35 х 7,5 мм монтажная рейка) соотв. в МЭК 60715 |
| Монтажное Положение: | Положение 1, сторона нагрузки дно |
| Подключение Цепи Управления Мощностью: | Гибкий с наконечником 1/2х 1 ... 2.5 мм2 Гибкая 1/2х 1 ... 2.5 мм2 Жесткая 1х 0.5 ... 4 мм2 |
| Подключение Основной Цепи Емкость: | Гибкий с наконечником 1х 2 ... 2.5 мм2 Гибкий 1х 2 ... 2.5 мм2 Жесткая 1х 2 ... 2.5 мм2 |
| Рекомендуемый Драйвер Винта: | Цепи Управления М3 Главная Схема М3 |
| Тип Терминала: | Винтовые Клеммы |
| Момент Затяжки: | Схема управления 0.5 ... 0.6 Н·м Главная схема 0.5 ... 0.6 Н·м |
| Зачистки Провода Длина: | Контроль цепи 8 мм Главная цепь 8 мм |
| Время Отклика: | Асимметрия фаз 33% 120 секунд [единица времени] Асимметрия фаз 67% 1.8 секунды [единица времени] Отказ участка 1.8 в секунду [единица времени] |
| Степень Загрязнения: | Два |
| Фазы Чувствительные Потери: | Да |
| Степень защиты: | Корпус IP20 Силовые клеммы степень защиты IP20 |
| Короткое замыкание ток (ПКАП): | (500 В AC, 30 В класса J или КС) 100 ка |
Информационная Безопасность
| Уровень целостности безопасности (Sil): | Три |
| Категория Безопасности: | Три |
| Уровень производительности (PL): | До Е |
| Средняя наработка на отказ (среднее время наработки на отказд): | Защита двигателя 447 год Безопасное отключение 517 год |
| Наработка на отказ (среднее время наработки на отказ): | 39.3 год |
| Вероятность опасного отказа в час (PFDH): | 3 часа |
| Диагностического Покрытия: | 98.79 % |
| Диагностический охват Безопасный (РСУ): | 40.71 % |
Техническая ул/ККА
| Максимальное рабочее напряжение по UL/CSA для: | Главной цепи 500 В переменного тока |
| Рейтинг лошадиной силы UL/CSA для: | Номинальная коммутирующая способность при полной нагрузке (коэффициент мощности = 0.4) 0.4 л. с. Номинальная коммутирующая способность при полной нагрузке (коэффициент мощности = 0.8) 0.6 л. с. |
| Нагрузка по UL/CSA для: | 0,6 а |
| Полной Нагрузке Ампер Мотора: | 0,6 а |
| Подключение емкость основного контура по UL/CSA для: | Гибкий с наконечником 1х 24 ... 14 AWG кабель Гибкий 1х 24 ... 14 AWG кабель Твердые 1х 24 ... 14 AWG кабель |
| Соединении емкость цепи управления по UL/CSA для: | Гибкий с наконечником 1х 24 ... 14 AWG кабель Гибкий 16-8 AWG кабель Твердые 1х 24 ... 14 AWG кабель |
| Момент затяжки ул/КША: | Схема управления 5 ... 7 дюйм·фунт Главная схема 5 ... 7 дюйм·фунт |
Окружающей среды
| Температура Окружающего Воздуха: | Эксплуатации -25 ... +70 °С Операции Компенсируется -40 ... + 80 °С |
| Статус ООВ: | Следующие директивы ЕС 2011/65/ЕС |
Сертификаты и декларации (номер документа)
| Сертификат ATEX: | 1SAA918002-3901 |
| Сертификат CCC: | 1SAA918005-3801 |
| сертификат cul: | Кул E191658 |
| Декларация соответствия - СЕ: | 1SAD038501-0194 |
| Сертификат ЕАС: | 1SAA918001-2701 |
| Инструкции и руководства: | 2CDC130014M0401 2CDC130009M0401 2CDC130013M0401 2CDC130007M0401 2CDC130015M0401 |
| Информация По RoHS: | 1SAD038501-0194 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | 1 шт |
| Уровень Пакет 1 Ширина: | 150 мм |
| Уровень Пакет 1 Глубина / Длина: | 115 мм |
| Уровень Пакет 1 Высота: | 34 мм |
| Пакет Уровня 1 Вес Брутто: | 0.318 кг |
| Уровень пакет 1 код EAN: | 4013614515514 |
Классификации
| Е-номер: | Три миллиона двести десять тысяч четыреста девяносто восемь |
| Етим 5: | EC001037 - комбинация стартера мотора |
| Етим 6: | EC001037 - мотор стартера/мотор стартера комбинация |
| Етим 7: | EC001037 - мотор стартера/мотор стартера комбинация |
| екласс: | 7.0 27370905 |
| СКТУООН: | Тридцать девять миллионов сто двадцать одна тысяча пятьсот четырнадцать |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALO ELECTRONIC RELAYS EN.pdf | 90 Mbytes |
|
