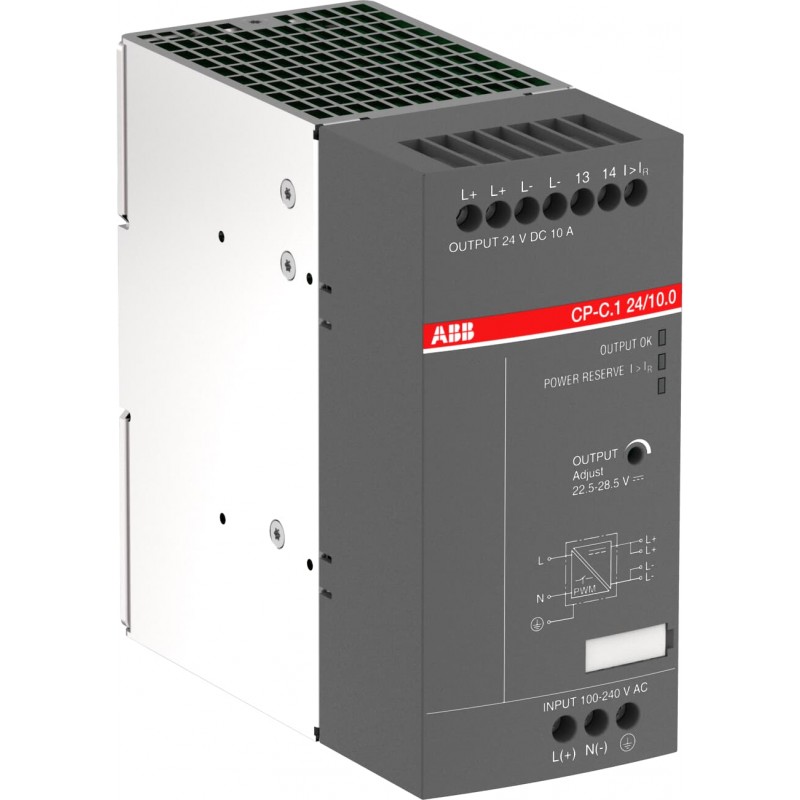

1SVR360663R2001 ABB Cp-C.1 24/10.0-C Блок питания Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SVR360663R2001 ABB Cp-C.1 24/10.0-C Блок питания

1SVR360663R2001

ABB

Cp-C.1 24/10.0-C Блок питания

CP-C.1 24/10.0-C - это блок питания из хлопасти CP-C.1 с покрытием PCBA. Первичный переключательный режим питания предлагает широкий диапазон входов 85-264 В переменного тока и 90-300 В постоянного тока, номинальное входное напряжение составляет 110-240 В переменного тока. Номинальная выходная мощность составляет 240 Вт, номинальный выходной ток составляет 10 А при выходном напряжении 24 В постоянного тока. Выходное напряжение регулируется в диапазоне от 22,5 до 28,5 В постоянного тока. Блок питания обеспечивает выходную характеристику U/I с запасом хода до 50 % и позволяет выполнять параллельную работу для увеличения емкости и резервирования. Дополнительные характеристики: коррекция коэффициента мощности в соответствии с EN 61000-3-2. Блок резервирования и буферные модули доступны в качестве аксессуаров.

Подробнее


Низковольтное оборудование > Источник питания постоян. тока (DC)

Электронные реле

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $423.06
Цена за единицу: $423.06
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
СР-С.1 24/10.0-С
Идентификатор продукта:
1СВР360663Р2001
EAN:
4013614503856
Описание каталога:
CP-C.1 24/10.0-C Источник питания В: 100-240 В переменного тока / 90-300 В постоянного тока: DC 24 В / 10 А
Длинное описание:
CP-C.1 24/10.0-C - это блок питания из хлопасти CP-C.1 с покрытием PCBA. Первичный переключательный режим питания предлагает широкий диапазон входов 85-264 В переменного тока и 90-300 В постоянного тока, номинальное входное напряжение составляет 110-240 В переменного тока. Номинальная выходная мощность составляет 240 Вт, номинальный выходной ток составляет 10 А при выходном напряжении 24 В постоянного тока. Выходное напряжение регулируется в диапазоне от 22,5 до 28,5 В постоянного тока. Блок питания обеспечивает выходную характеристику U/I с запасом хода до 50 % и позволяет выполнять параллельную работу для увеличения емкости и резервирования. Дополнительные характеристики: коррекция коэффициента мощности в соответствии с EN 61000-3-2. Блок резервирования и буферные модули доступны в качестве аксессуаров.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85044090

Популярные загрузки

Лист данных, техническая информация:N n2СДК114100Д0201
Инструкции и руководства:N n1SVC360560M0000
Инструкции и руководства (Часть 2):N n1СВЦ360560М9000

Размеры

Чистая ширина продукта:
60 мм
Чистая высота продукта:
129,4 мм
Чистая глубина продукта / Длина:
136 мм
Чистый вес продукта:
1,09 кг

Информация о контейнерах

Уровень пакета 1 Ширина:
90 мм
Пакет Уровень 1 Глубина / Длина:
168 мм
Пакет Уровень 1 Высота:
160 мм
Пакет Уровень 1 Валовой вес:
1,24 кг
Пакет Уровень 1 EAN:
4013614503856
Пакет Уровня 1 Единицы:
коробка 1 шт.

технический

функция:
Питание в режиме переключения
Количество фаз:
1
Номинальное входное напряжение (UВ):
100 ... 240 В переменного тока

90 ... 300 В постоянного тока
Входное напряжение (Uв):
85 ... 264 В переменного тока

90 ... 300 В постоянного тока
Типичный входной ток:
(115 В переменного тока) 2,3 А

(230 В переменного тока) 1,2 А
Время удержания:
(230 В переменного тока) мин. 40 мс
Оценка частоты (f):
50 Гц

60 Гц
Номинальные частотные ограничения:
45 ... 65 Гц
Характеристика выхода:
Характеристическая кривая U/I с запасом хода
Номинальная выходная мощность:
240 Вт
Выходная мощность:
240 Вт
Номинальное выходное напряжение:
24 V DC
Выходное напряжение (Uвне):
24 V DC
Номинальный выходной ток:
-25 °C ... +60 °C 10 A

-40 °C ... +40 °C 15 A
Выходной ток:
10 A
Максимальный выходной ток (Iвне):
15 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
Входная / выходная схема 4 кВ

Входная цепь / PE 4 кВ

Входная цепь / релейный контакт 4 кВ

Выходная схема / PE 0,5 кВ

Выходная схема 0,5 кВ
Оценка теплоизоляционного напряжения (Uя):
Входная / выходная схема 300 В

Входная схема / PE 300 В

Входная цепь / релейный контакт 300 В

Выходная схема / PE 50 В
Степень защиты:
IP20 жилищного строительства

Терминалы IP20
Степень загрязнения:
2
Соединительная входная схема емкости:
Гибкий с наконечником 0,5 ... 2,5 мм²

Гибкий 0,5 ... 2,5 мм²

Жесткий 0,5 ... 4 мм²
Выходная схема соединительной емкости:
Гибкий с наконечником 0,5 ... 2,5 мм²

Гибкий 0,5 ... 2,5 мм²

Жесткий 0,5 ... 4 мм²
Затягивание крутящего момента:
Вспомогательный контур 0,5 Н·м

Входной контур 0,5 Н·м

Выходная схема 0,5 Н·м
Длина проволоки:
Вспомогательная цепь 8 мм

Входной контур 8 мм

Выходная схема 8 мм
Рекомендуемый водитель винта:
Входная схема / Выходная схема PH1

Входная схема / выходная схема 0,8 x 4
Минимальное монтажное расстояние:
Электропроводящей плитой, горизонтальная 25 мм

Электропроводящей плитой, вертикальная 25 мм

Другое устройство того же типа, горизонтальное 25 мм

Другое устройство того же типа, вертикальное 25 мм
Позиция монтажа:
Позиция 1, 7
Монтаж на DIN Rail:
TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715

TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
Стандарты:
CAN/CSA C22.2 No.107.1

EN 50581

МЭК/EN 60079-0

МЭК/EN 60079-15

МЭК/EN 60079-7

МЭК/EN 61000-6-2

МЭК/EN 61000-6-3

МЭК/EN 61204

УЛ 508

УЛ 61010-1

УЛ 61010-2-201

МЭК/EN 61010-1

экологический

Температура окружающего воздуха:
При эксплуатации -40 ... +70 °C

Хранение -40 ... +85 °C
Сопротивление вибрациям acc. к IEC 60068-2-6:
10-58 Гц, ±0,15 мм; 58-150 Гц, 2g, 10 циклов развертки по каждой оси
Сопротивление Шок acc. к IEC 60068-2-27:
30g / 3 удара / 6 мс
Устойчивость к влажной жаре в соответствии с IEC 60068-2-30:
Тест Db: 55°C, 2 цикла
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Технический UL/CSA

Соединительная емкость входной цепи UL/CSA:
Гибкость с наконечником 20-12 AWG

Гибкий 20-12 AWG

Жесткий 20-10 AWG
Соединительная выходная схема емкости UL/CSA:
Гибкий 20-12 AWG

Жесткий 20-10 AWG
Ужесточение крутящего момента UL/CSA:
Входная схема 4,4 дюйма·фунт

Выходная схема 4,4 дюйма·фунт

Электромагнитная совместимость

Электростатический разряд (устойчивость к электростатическому разряду) в соответствии с IEC 61000-4-2:
Уровень 4 Воздушный разряд 15 кВ

Уровень 4 Контактный разряд 8 кВ
Устойчивость к излучаемому электромагнитному полю в соответствии с IEC 61000-4-3:
Уровень 3 10 В/м
Электрический быстрый переходный процесс (burst Immunity) в соответствии с IEC 61000-4-4:
Сигнал порта питания уровня 4 кВ 4 кВ
Устойчивость к перенапряжению в соответствии с IEC 61000-4-5:
Уровень 4 От линии до земли 4 кВ

Уровень 4 От линии к линии 2 кВ
Иммунитет к проводимым нарушениям в соответствии с IEC 61000-4-6:
Уровень 3 10 В
Электромагнитная совместимость (ЭМС):
Иммунитет - Класс B

Эмиссия - Класс B

Сертификаты и декларации (номер документа)

Сертификат ABS:N nABS_17-HG1591548-2-КПК
Сертификат ЦБ:N nCB_DK-45679-A3-UL
Сертификат cULus:N ncULus508_20150522-Э174460
Декларация соответствия - CE:N n1СВД982042
Сертификат DNV GL:N nDNV_GL_TAA00000YB_1
Инструкции и руководства:N n1SVC360560M0000
Инструкции и руководства (Часть 2):N n1СВЦ360560М9000
Информация RoHS:N n1СВД982042

Классификации

Код классификации объектов:
T
ИДВТ 5:
EC002540 - источник питания постоянного тока
ИДВТ 6:
EC002540 - источник питания постоянного тока
ИДВТ 7:
EC002540 - источник питания постоянного тока
eКласс:
V11.0 : 27040701
UNSPSC:
39121004
E-Number (Финляндия):
2712544
N n
'
