ABBElektronische Relais1SAT116000R1011 ABB HF0.6-ROLE-24VDC

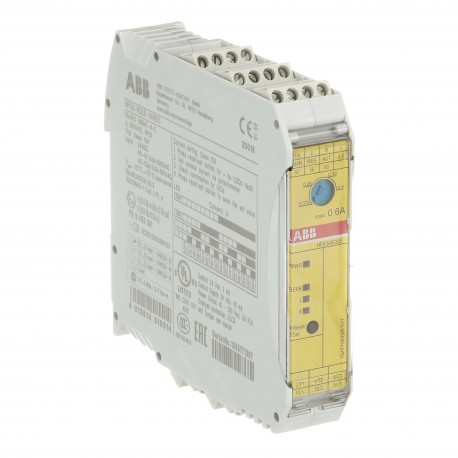

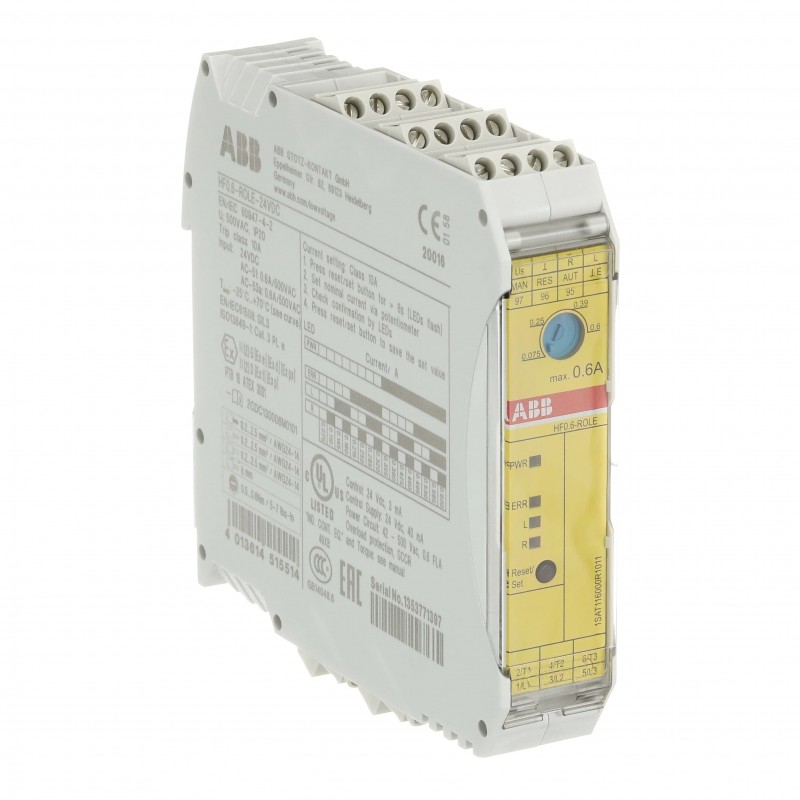

ABB 1SAT116000R1011 1SAT116000R1011 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAT116000R1011 ABB HF0.6-ROLE-24VDC

Artikel-Nr.: 1SAT116000R1011

Hersteller: ABB

Beschreibung:

HF0.6-ROLE-24VDC
HF0.6-ROLLE-24VDC
Elektronischer Kompaktstarter HF0.6-ROLE, 0.075-0.6 A, Notabschaltung

Kategorien:

  • Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination
  • ABB > Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 210,53 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85371098
BaureiheHF
ProduktnameElektronischer Kompaktstarter
Hauptdokumente
Datenblatt, technische Information2CDC130007M0401
Montage- und Betriebsanleitung2CDC130007M0401
Maßzeichnung1SAT100401F0001
Abmessungen
Breite (Netto-Abmessung)22.5 mm
Höhe (Netto-Abmessung)99 mm
Tiefe (Netto-Abmessung)114.5 mm
Nettogewicht0.218 kg
Technische Daten
NormenIEC/EN 60947-1
IEC/EN 60947-4-2
IEC/EN 61508
IS0 13849
UL 60947-1
UL 60947-4-2
FunktionWendestarter mit elektronischem Überlastschutz und Not-Aus-Funktion
VerwendungSchutz von Motoren
BemessungsbetriebsspannungHauptstromkreis 500 V AC
Betriebsspannung(Maximum) 550 V AC
(Minimum) 42 V AC
Bemessungsfrequenz (f)Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Bemessungssteuerspeisespannung (Us)24 V DC
Bemessungseingangsspannung (UIN)(Schaltschwelle bei Signal '0') -3 ... 9.6 V
(Schaltschwelle bei Signal '1') 19.2 ... 30 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)500 V
Bemessungsbetriebsstrom AC-51 (Ie)0.6 A
Bemessungsbetriebsstrom AC-53A (Ie)0.6 A
Bemessungssteuerspeisestrom (Is)0.04 A
Bemessungsdauerstrom (Iu)0.6 A
Eingangsstrom0.003 A
Schaltfrequenz≤ 2 Hz
120 starts/min
7200 starts/h
Bemessungsbetriebsleistung AC-53a (Pe)0.18 kW
ÜberspannungskategorieIII
ÜberlastschutzElektronischer Überlastschutz
Einstellbereich0.075 ... 0.600 A
Auslöseklasse10A
Anzahl Pole3P
Verlustleistung(Maximum) 1.5 W
(Minimum) 1.1 W
Anzahl geschützter Pole3
Mechanische LebensdauerBetriebsabläufe 10000 Zyklen
Elektrische Belastbarkeit30000000 Zyklen
Verzögerungszeit (τ)(Aus, Maximum, ausgeschaltet durch Steuerspannung) 40 ms
(Aus, Maximum, ausgeschaltet durch Versorgungsspannung) 500 ms
(Aus, ausgeschaltet durch Steuerspannung) 30 ms
(Aus, typisch, ausgeschaltet durch Versorgungsspannung) 25 ms
(Aus, Maximum, ausgeschaltet mit Drucktaster) 3 Sekunde(n)
(Aus, Minimum, ausgeschaltet mit Drucktaster) 0.5 Sekunde(n)
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
EinbaulagePosition 1
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 1 ... 2.5 mm²
flexibel 1/2x 1 ... 2.5 mm²
starr 1x 0.5 ... 4 mm²
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1x 2 ... 2.5 mm²
flexibel 1x 2 ... 2.5 mm²
starr 1x 2 ... 2.5 mm²
Empfohlener SchraubendreherSteuerstromkreis M3
Hauptstromkreis M3
AnschlussartSchraubklemme
AnzugsdrehmomentSteuerstromkreis 0.5 ... 0.6 N·m
Hauptstromkreis 0.5 ... 0.6 N·m
AbisolierlängeSteuerstromkreis 8 mm
Hauptstromkreis 8 mm
AnsprechzeitPhasenasymmetrie 33% 120 Sekunde(n)
Phasenasymmetrie 66% 1.8 Sekunde(n)
Phasenausfall 1.8 Sekunde(n)
Verschmutzungsgrad2
PhasenausfallempfindlichJa
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP20
Kurzschlussstrom Bewertung (SCCR)(500 V AC, 30 A, Klasse J oder CC) 100 kA
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 500 V AC
Nennleistung UL/CSA(Nennschaltleistung bei Volllast (Leistungsfaktor = 0,4) 0.4 Hp
(Nennschaltleistung bei Volllast (Leistungsfaktor = 0,8) 0.6 Hp
Strom bei Vollast (Motoren)0.6 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel mit Aderendhülse 1x 24 ... 14 AWG
flexibel 1x 24 ... 14 AWG
starr 1x 24 ... 14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAflexibel mit Aderendhülse 1x 24 ... 14 AWG
flexibel 16-8 AWG
starr 1x 24 ... 14 AWG
Anzugsdrehmoment UL/CSASteuerstromkreis 5 ... 7 in·lb
Hauptstromkreis 5 ... 7 in·lb
Safety Information
Sicherheitskategorie gemäß3
Sicherheitkategorie3
Leistungsstufe (PL)bis e
Mittlere Betriebsdauer bis zum Ausfall (MTTFd)Motorschutz 447 Jahr(e)
sicheres Abschalten 517 Jahr(e)
MTTF-Zeit (MTTF)39.3 Jahr(e)
Diagnosedeckungsgrad (DC)98.79 %
Diagnosedeckungsgrad (sicher) (DCS)40.71 %
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +70 °C
(kompensierter Betrieb) -40 ... + 80 °C
Höchstzulässige Betriebshöhenlageohne Derating 2000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA983001-4501
RoHS Erklärung1SVD981001-4401
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006538
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
Atex Zertifikat1SAA918002-3901
CCC Zertifikat1SAA918005-3802
cUL ZertifikatcUL E191658
Konformitätserklärung - CCC2020970304003456
Konformitätserklärung - CE1SAD938504-0194
Konformitätserklärung - UKCA1SAD938501-1194
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1150 mm
Länge Verpackungseinheit 1115 mm
Höhe Verpackungseinheit 134 mm
Bruttogewicht Verpackungseinheit 10.318 kg
EAN Verpackungseinheit 14013614515514
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)B
ETIM 9EC001037 - Motorstarter/Motorstarterkombination
ETIM 10EC001037 - Motorstarter/Motorstarterkombination
eClassV11.0 : 27370905
UNSPSC39121521
IDEA Granular Category Code (IGCC)4727 >> Motor starter controls
E-Nummer (Finnland)3707550
E-Nummer (Norwegen)4102010
E-Nummer (Schweden)3210498

ETIM for 1SAT116000R1011 Niederspannungsschaltgeräte (EC001037)

MerkmalsnameArt des Motorstarters (EF009598)
MerkmalswertWendestarter
MerkmalsnameMit Kurzschlussauslöser (EF006691)
MerkmalswertNein
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert24 V
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599)
Merkmalswert0.09 kW
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert0.18 kW
MerkmalsnameBemessungsbetriebsstrom Ie (EF001443)
Merkmalswert0.6 A
MerkmalsnameBemessungsbetriebsstrom bei AC-3, 400 V (EF009602)
Merkmalswert0.6 A
MerkmalsnameÜberlastauslöser Stromeinstellung (EF002336)
Merkmalswert0.075 A
MerkmalsnameUmgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603)
Merkmalswert80 °C
MerkmalsnameTemperaturkompensierter Überlastschutz (EF009604)
MerkmalswertJa
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameMit Trafo (EF000278)
MerkmalswertNein
MerkmalsnameAnzahl der Befehlsstellen (EF001372)
Merkmalswert16
MerkmalsnameGeeignet für NOT-AUS (EF001433)
MerkmalswertNein
MerkmalsnameAnzahl der Leuchtmelder (EF001965)
Merkmalswert4
MerkmalsnameExterner Reset möglich (EF003426)
MerkmalswertJa
MerkmalsnameMit Sicherung (EF006693)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertNein
