ABBRelè elettronici1SAT116000R1011 ABB HF0.6-ROLE-24VDC

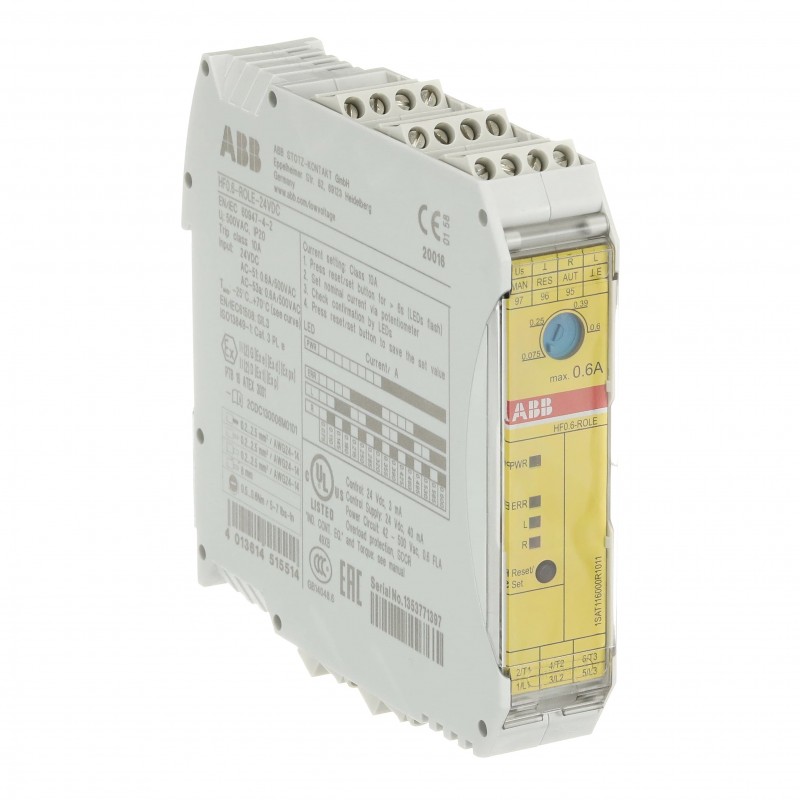

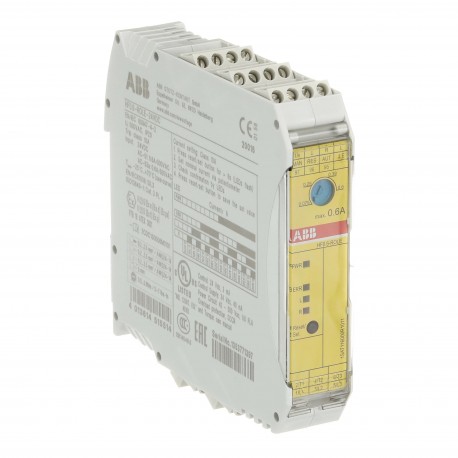

ABB 1SAT116000R1011 1SAT116000R1011 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SAT116000R1011 ABB HF0.6-ROLE-24VDC

Riferimento: 1SAT116000R1011

Produttore: ABB

Descrizione:

HF0.6-ROLE-24VDC
HF0.6-RUOLO-24VDC
HF0.6-ROLE 0,18 kW (AC-53) reg. 0,075…0,6 A alim. 24 V c.c.

Categorie:

  • Apparecchi elettrici a bassa tensione > combinazione starter motore
  • ABB > Relè elettronici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 210,53 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85371098
Tipo principale prodottoHF
Nome prodottoContattori fino a 100A
Download Piu' Usati
Scheda tecnica2CDC130007M0401
Istruzioni e manuali2CDC130007M0401
Diagramma dimensionale1SAT100401F0001
Dimensioni
Larghezza prodotto22.5 mm
Altezza prodotto99 mm
Profondità prodotto114.5 mm
Peso netto prodotto0.218 kg
Dati tecnici
Norme di riferimentoIEC/EN 60947-1
IEC/EN 60947-4-2
IEC/EN 61508
IS0 13849
UL 60947-1
UL 60947-4-2
FunzioneReversed-on-line starter with electronic overload protection and emergency stop function
UtilizzoMotor Protection
Tensione nominale di funzionamentoCircuito Principale 500 V AC
Tensione di funzionamentoMassimo 550 V AC
Minimo 42 V AC
Frequenza nominale (f)Circuito Principale 50 Hz
Circuito Principale 60 Hz
Tensione nominale di alimentazione di controllo (Us)24 V DC
Tensione d'ingresso nominale (UIN)Switching Threshold at Signal <0> -3 ... 9.6 V
Switching Threshold at Signal <1> 19.2 ... 30 V
Tensione di tenuta ad impulso (Uimp)Circuito Principale 6 kV
Tensione nominale di isolamento (Ui)500 V
Rated Operational Current AC-51 (Ie)0.6 A
Rated Operational Current AC-53a (Ie)0.6 A
Rated Control Supply Current (Is)0.04 A
Corrente nominale ininterrotta (Iu)0.6 A
Corrente d'ingresso0.003 A
Frequenza di commutazione≤ 2 Hz
120 starts/min
7200 starts/h
Rated Operational Power AC-53a (Pe)0.18 kW
Categoria di sovratensioneIII
Protezione da sovraccaricoProtezione elettronica da sovraccarico
Campo di impostazione0.075 ... 0.600 A
Classe di interventoclass 10A
Numero di poli3P
Perdita di potenzaMassimo 1.5 W
Minimo 1.1 W
Numero di poli protetti3
Durata meccanicaNr. Operations 10000 ciclo (i)
Durata elettrica30000000 ciclo (i)
Tempo di ritardo (τ)Off, Maximum, Switched Off via Control Input Voltage 40 ms
Off, Maximum, Switched Off via Supply Voltage 500 ms
Off, Typical, Switched Off via Control Input Voltage 30 ms
Off, Typical, Switched Off via Supply Voltage 25 ms
Off, Maximum, Switched Off with Pushbutton 3 secondo [unità di misura del tempo]
Off, Minimum, Switched Off with Pushbutton 0.5 secondo [unità di misura del tempo]
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Posizione di montaggioPosizione 1, lato inferiore
Sezioni dei cavi-circuito di controlloFlexible with Ferrule 1/2x 1 ... 2.5 mm²
Flessibile 1/2x 1 ... 2.5 mm²
Rigid 1x 0.5 ... 4 mm²
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1x 2 ... 2.5 mm²
Flessibile 1x 2 ... 2.5 mm²
Rigid 1x 2 ... 2.5 mm²
Cacciavite raccomandatoCircuito di Controllo M3
Circuito Principale M3
Tipo di morsettoScrew Terminals
Coppia di serraggioControl Circuit 0.5 ... 0.6 N·m
Circuito Principale 0.5 ... 0.6 N·m
Lunghezza di spelatura cavoCircuito di Controllo 8 mm
Circuito Principale 8 mm
Tempo di RispostaAsimmetria di Fase 33% 120 secondo [unità di misura del tempo]
Asimmetria di Fase 67% 1.8 secondo [unità di misura del tempo]
Phase Failure 1.8 secondo [unità di misura del tempo]
Grado di inquinamento2
Sensibilità alla perdita di faseSì
Grado di protezioneAbitazione IP20
Terminali del Circuito Principale IP20
Corrente nominale in cortocircuito (SCCR)(500 V AC, 30 A Class J or CC) 100 kA
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 500 V AC
Portata UL/CSANominal Switching Performance Full Load (power factor = 0.4) 0.4 Hp
Nominal Switching Performance Full Load (power factor = 0.8) 0.6 Hp
Amperaggio motore uso pieno carico0.6 A
Sezioni dei cavi circuito principale UL/CSAFlexible with Ferrule 1x 24 ... 14 AWG
Flessibile 1x 24 ... 14 AWG
Solid 1x 24 ... 14 AWG
Sezioni dei cavi circuito di controllo UL/CSAFlexible with Ferrule 1x 24 ... 14 AWG
Flessibile 16-8 AWG
Solid 1x 24 ... 14 AWG
Coppia di serraggio UL/CSAControl Circuit 5 ... 7 in·lb
Circuito Principale 5 ... 7 in·lb
Safety Information
Categoria di sicurezza secondo3
Safety Category3
Livello di prestazione (PL)Up to e
Tempo medio a guasto pericoloso (MTTFd)Motor Protection 447 anno
Safe Shutdown 517 anno
Mean Time to Failure (MTTF)39.3 anno
Copertura diagnostic98.79 %
Diagnostic Coverage Safe (DCS)40.71 %
Dati ambientali
Temperatura ambienteIn funzione -25 ... +70 °C
Operation Compensated -40 ... + 80 °C
Massima altitudine d'esercizio permessaWithout Derating 2000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SAA983001-4501
Informazioni RoHS1SVD981001-4401
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006538
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato ATEX1SAA918002-3901
Certificato CCC1SAA918005-3802
Certificato cULcUL E191658
Declaration of Conformity - CCC2020970304003456
Dichiarazione di conformità - CE1SAD938504-0194
Declaration of Conformity - UKCA1SAD938501-1194
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1150 mm
Profondità imballo livello 1115 mm
Altezza imballo livello 134 mm
Peso lordo imballo livello 10.318 kg
EAN imballo livello 14013614515514
Classificazioni e standard esterni
Codice classificazione oggettoB
ETIM 9EC001037 - Motor starter/motor starter combination
ETIM 10EC001037 - Motor starter/motor starter combination
eClassV11.0 : 27370905
UNSPSC39121521
Codice categoria granulare IDEA (IGCC)4727 >> Motor starter controls
E-Number (Finland)3707550
E-Number (Norway)4102010
E-Number (Sweden)3210498

ETIM for 1SAT116000R1011 Apparecchi elettrici a bassa tensione (EC001037)

Nome caratteristicatipo di avviatore motore (EF009598)
Valore caratteristicastarter a inversione
Nome caratteristicacon attivatore di corto circuito (EF006691)
Valore caratteristicaNo
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica24 V
Nome caratteristicapotenza d'esercizio nominale per AC-3, 230 V, 3 fasi (EF009599)
Valore caratteristica0.09 kW
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica0.18 kW
Nome caratteristicacorrente d'esercizio nominale Ie (EF001443)
Valore caratteristica0.6 A
Nome caratteristicacorrente d'esercizio nominale per AC-3, 400 V (EF009602)
Valore caratteristica0.6 A
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica0.075 A
Nome caratteristicatemperatura ambiente, limite operativo superiore (EF009603)
Valore caratteristica80 °C
Nome caratteristicaprotezione da sovraccarico a compensazione termica (EF009604)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicacon trasformatore (EF000278)
Valore caratteristicaNo
Nome caratteristicanumero di punti di comando (EF001372)
Valore caratteristica16
Nome caratteristicaadatto per arresto d'emergenza (EF001433)
Valore caratteristicaNo
Nome caratteristicanumero di segnalatori luminosi (EF001965)
Valore caratteristica4
Nome caratteristicareset esterno possibile (EF003426)
Valore caratteristicaSì
Nome caratteristicacon fusibile (EF006693)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per CAN (EF003053)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per ASI (EF003051)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo pour Modbus (EF003057)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SUCONET (EF003060)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per LON (EF003017)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SERCOS (EF006657)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)
Valore caratteristicaNo
