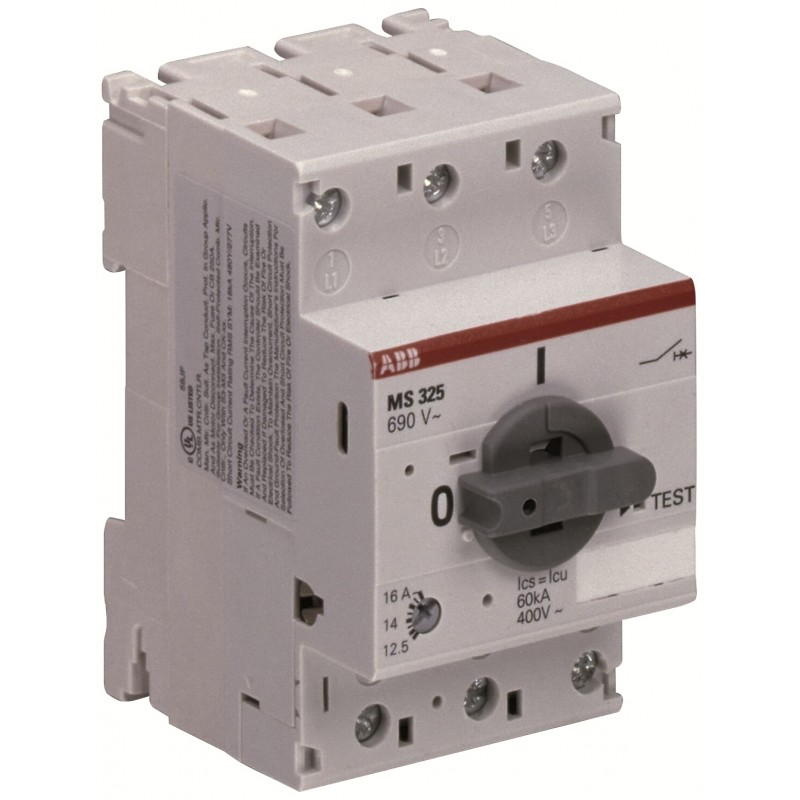

1SAM150000R1013 ABB MS325-20 Ручной мотор стартер Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SAM150000R1013 ABB MS325-20 Ручной мотор стартер

1SAM150000R1013

ABB

MS325-20 Ручной мотор стартер

Стартер с ручным двигателем MS325-20 — это устройства шириной 54 мм с номинальным эксплуатационным токами Ie и 20 A. Это устройство используется для ручного включания и выключания двигателей и для надежной защиты их и без необходимости предохранителя от короткого замыкания, перегрузки и фазовых сбоев. Ручной двигатель стартер предлагает номинальную услугу короткого замыкания нарушение потенциала ICS 55 кА на 400 VAC и поездки класса 10A. Другими функциями являются функция отключения сборки, компенсация температуры, механизм без поездок и вращающаяся ручка с четким указанием положения коммутатора. Ручной двигатель стартер подходит для трех- и одной фазы приложений. Вспомогательные контакты, сигнальные контакты, выбросы под напряжением, шунт-поездки, 3-фазные автобусные бары, блоки питания и блокы блокировки для защиты от несанкционированных изменений доступны в качестве аксессуара.

Подробнее


Обслуживание выключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
MS325-20
Идентификатор продукта:
1SAM150000R1013
EAN:
4013614194382
Описание каталога:
MS325-20 Ручной мотор стартер
Длинное описание:
Стартер с ручным двигателем MS325-20 — это устройства шириной 54 мм с номинальным эксплуатационным токами Ie и 20 A. Это устройство используется для ручного включания и выключания двигателей и для надежной защиты их и без необходимости предохранителя от короткого замыкания, перегрузки и фазовых сбоев. Ручной двигатель стартер предлагает номинальную услугу короткого замыкания нарушение потенциала ICS 55 кА на 400 VAC и поездки класса 10A. Другими функциями являются функция отключения сборки, компенсация температуры, механизм без поездок и вращающаяся ручка с четким указанием положения коммутатора. Ручной двигатель стартер подходит для трех- и одной фазы приложений. Вспомогательные контакты, сигнальные контакты, выбросы под напряжением, шунт-поездки, 3-фазные автобусные бары, блоки питания и блокы блокировки для защиты от несанкционированных изменений доступны в качестве аксессуара.
N n

Информация о поставщиках - DEAPR

Страна происхождения:
Чехия (КЗ)
Время упреждения:
3 дня
Сделано на заказ:
Нет
Статус продаж продукции:
активный
Цитата только:
Нет
Возврат гарантии:
Продукт по гарантии должен быть возвращен

Информация о поставщиках - DEAPR858

Страна происхождения:
Чехия (КЗ)
Время упреждения:
14 дней
Сделано на заказ:
Нет
Статус продаж продукции:
неактивный
Цитата только:
Нет
Возврат гарантии:
Продукт по гарантии должен быть возвращен

Информация о поставщиках - ESATD001

Только конфигурация:
Нет
Страна происхождения:
Чехия (КЗ)
Время упреждения:
14 дней
Сделано на заказ:
Нет
Статус продаж продукции:
неактивный
Цитата только:
Нет
Возврат гарантии:
Продукт по гарантии должен быть возвращен

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85362010
Идентификатор замены продукта (NEW):1SAM350000R1013

Популярные загрузки

Лист данных, техническая информация:N n2CDC131046D0201
Инструкции и руководства:N n2CDC131089M6801
Характерная кривая времени:N n1SAM100513F0013

Размеры

Чистая ширина продукта:
54 мм
Чистая высота продукта:
87,5 мм
Чистая глубина продукта / Длина:
75,5 мм
Чистый вес продукта:
0,34 кг

технический

Оценка емкости для нарушения короткого замыкания (Ics):
(230 V AC) 100 кА

(400 V AC) 55 кА

(440 V AC) 35 кА

(500 V AC) 22 кА

(690 V AC) 3,5 кА
Оценка Ultimate короткого замыкания Нарушение емкости (iкуб):
(230 V AC) 100 кА

(400 V AC) 55 кА

(440 V AC) 35 кА

(500 V AC) 22 кА

(690 V AC) 3,5 кА
Оценка мгновенного короткого замыкания текущей настройки (iя):
300 А
Диапазон настройки:
16 ... 20 А
Оценка оперативной мощности AC-3 (Pми):
(400 В) Три фазы 7,5 кВт
Оценка оперативного напряжения:
Главная цепь 690 V AC

Главная трасса 440 V DC
Рейтинговый операционный ток (iми):
20 А
Оценка операционного текущего AC-3 (Iми):
20 А
Оценка частоты (f):
Основная цепь 50 Гц

Основная цепь 60 Гц
Рейтинговый импульс выдерживает напряжение (Uшалун):
Главная цепь 6 кВ
Оценка теплоизоляционного напряжения (Uя):
690 V
потери мощности:
в рейтинговых условиях эксплуатации на полюс 1 Вт
Количество поляков:
3
Обычный тепловой ток свободного воздуха (IЙ):
Главная трасса 20 A
Степень защиты:
IP20 жилищного строительства

Основные терминалы цепи IP20
Степень загрязнения:
3
Электрическая долговечность:
50000 цикл
Механическая долговечность:
100000 цикл
Тип терминала:
Винт терминалы
Соединительной емкости основной цепи:
Гибкий с Ferrule 1/2x 0.75 ... 4 мм2

Гибкий с изолированным Ferrule 1/2x 0.75 ... 4 мм2

Гибкий 1/2x 1 ... 6 мм2

Строгий 1/2x 1 ... 6 мм2
Затягивание крутящего момента:
Главная трасса 1.4 Нм
Длина проволоки:
Вспомогательная цепь 8 мм

Основная цепь 10 мм
Рекомендуемый водитель винта:
M3.5

Позидрив 2
Позиция монтажа:
Позиция от 1 до 6
Монтаж на DIN Rail:
TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715

TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
Тип привода:
Ротари Ручка
Указание позиции контакта:
В / ВЫКЛЮЧАТЬ
Стандарты:
IEC/EN 60947-1

IEC/EN 60947-2

IEC/EN 60947-4-1

UL 60947-1

UL 60947-4-1

Технический UL/CSA

Максимальное операционное напряжение UL/CSA:
Главная цепь 600 V AC
Ампере Рейтинг UL/CSA:
20 А
Рейтинг лошадиных сил UL/CSA:
(220 ... 240 V AC) Три фазы 5 л.с.

(440 ... 480 V AC) Три фазы 10 л.с.

(550 ... 600 V AC) Три фазы 15 л.с.
Соединительную емкость основной цепи UL/CSA:
Гибкий 1/2x 14-8 AWG

Застрявшие 1/2x 14-8 AWG
Ужесточение крутящего момента UL/CSA:
Вспомогательная цепь 7 in'lb

Главная трасса 14 в фунтах

экологический

Температура окружающего воздуха:
Вокруг корпуса 0 ...

Операция -25 ...

Операция Компенсировано -25 ...

Хранение -50 ...
Компенсация температуры окружающего воздуха:
да
Максимальная допустимая эксплуатационая высота:
2000 м
Сопротивление Шок acc. к IEC 60068-2-27:
11 мс Пульс 15г
Сопротивление вибрациям acc. к IEC 60068-2-6:
5 г / 10 ... 150 Гц
Статус RoHS:
В соответствии с Директивой ЕС 2002/95/EC 18 августа 2005 года и поправкой

Сертификаты и декларации (номер документа)

Сертификат ATEX:N n1SAA918000-3903
Сертификат BV:N n1SAA918000-0205
Сертификат ЦБ:N n1SAA918000-2003
Сертификат КЗК:N nКЗК2017010307033534
Сертификат cUL:N ncUL_E137861
cUL_E345003
Декларация соответствия - CCC:N n2020980307003580
Декларация соответствия - CE:N n1SAD938517-0003
Декларация соответствия - UKCA:N n1SAD938500-1003
Сертификат DNV:N n1SAA918000-0306
Сертификат GL:N n1SAA918000-0403
Сертификат ГОСТ:N n1SAA918000-2703
Инструкции и руководства:N n2CDC131089M6801
Сертификат LR:N n1SAA918000-0504
Сертификат RINA:N n1SAA918000-0803
Сертификат RMRS:N n1SAA918000-0704
Информация RoHS:N n1SAD938514-0003
Характерная кривая времени:N n1SAM100513F0013
Сертификат UL:N nUL_E137861
UL_E345003

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
92 мм
Пакет Уровень 1 Глубина / Длина:
58 мм
Пакет Уровень 1 Высота:
78 мм
Пакет Уровень 1 Валовой вес:
0,37 кг
Пакет Уровень 1 EAN:
4013614194382
Пакет Уровня 2 Единицы:
коробки 24 шт
Уровень пакета 2 Ширина:
280 мм
Уровень упаковки 2 Глубина / Длина:
395 мм
Пакет Уровень 2 Высота:
210 мм
Пакет Уровень 2 Валовой вес:
8,18 кг
Пакет Уровень 2 EAN:
4013614494512

Классификации

Код классификации объектов:
фа
ИДВТ 4:
EC000074 - Моторный защитный выключатель
ИДВТ 5:
EC000074 - Моторный защитный выключатель
ИДВТ 6:
EC000074 - Выключатель защиты двигателя
ИДВТ 7:
EC000074 - Выключатель защиты двигателя
eКласс:
V11.0 : 27370401
UNSPSC:
39121521
Гранулярный код категории IDEA (IGCC):
4845 >> 3 Полюс Мотор Цепи Протектор выключатели
E-Number (Финляндия):
3707067
