> ABB>Leitungsschutzschalter>1SAM150000R1013 ABB MS325-20 Manueller Motorstarter
Vorheriges Produkt Nächstes Produkt

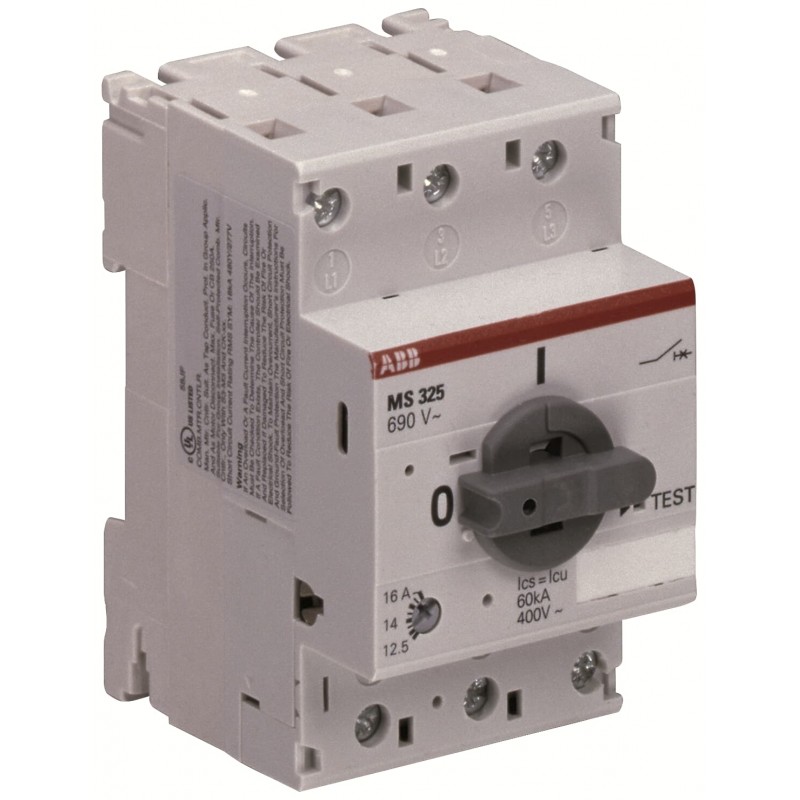

1SAM150000R1013 ABB MS325-20 Manueller Motorstarter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAM150000R1013 ABB MS325-20 Manueller Motorstarter

1SAM150000R1013

ABB

MS325-20 Manueller Motorstarter

MS325-20 Motorschutzschalter 16 ... 20 A

Mehr Infos


Leitungsschutzschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85362010
Nachfolgeprodukt1SAM350000R1013
Hauptdokumente
Datenblatt, technische Information2CDC131046D0201
Montage- und Betriebsanleitung2CDC131089M6801
Zeit-Strom-Kennlinie1SAM100513F0013
Abmessungen
Breite (Netto-Abmessung)54 mm
Höhe (Netto-Abmessung)87.5 mm
Tiefe (Netto-Abmessung)75.5 mm
Nettogewicht0.34 kg
Technische Daten
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(230 V AC) 100 kA
(400 V AC) 55 kA
(440 V AC) 35 kA
(500 V AC) 22 kA
(690 V AC) 3.5 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(230 V AC) 100 kA
(400 V AC) 55 kA
(440 V AC) 35 kA
(500 V AC) 22 kA
(690 V AC) 3.5 kA
Bemessungsauslösestrom der unverzögerten Auslösung (Ii)300 A
Einstellbereich16 ... 20 A
Bemessungsbetriebsleistung AC-3 (Pe)(400 V dreiphasig) 7.5 kW
Bemessungsbetriebsleistung AC-3e (Pe)(400 V dreiphasig) 0.55 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Hauptstromkreis 690 V AC
Hauptstromkreis 440 V DC
Bemessungsbetriebsstrom (Ie)20 A
Bemessungsbetriebsstrom AC-3 (Ie)20 A
Bemessungsbetriebsstrom AC-3e (Ie)1.6 A
Bemessungsfrequenz (f)Hauptstromkreis 60 Hz
Hauptstromkreis 50 Hz
Hauptstromkreis 50 Hz
Hauptstromkreis 60 Hz
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Verlustleistungbei Bemessungsbedingungen pro Pol 1.0 ... 1.6 W
Anzahl Pole3P
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(Hauptstromkreis) 20 A
SchutzartGehäuse IP20
Anschlussklemmen Hauptstromkreis IP10
Anschlussklemmen Hauptstromkreis IP20
Verschmutzungsgrad3
Elektrische Belastbarkeit50000 Zyklen
Mechanische LebensdauerBetriebsabläufe 100000 Zyklen
AnschlussartSchraubklemme
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit Aderendhülse 1/2x 0.75 ... 4 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1/2x 0.75 ... 4 mm²
flexibel 1/2x 0.75 ... 2.5 mm²
flexibel 1/2x 1 ... 6 mm²
starr 1/2x 1 ... 4 mm²
starr 1/2x 1 ... 6 mm²
AnzugsdrehmomentHauptstromkreis 1.4 N·m
AbisolierlängeHilfsstromkreis 8 mm
Hauptstromkreis 10 mm
Empfohlener SchraubendreherNr. 2 Pozidriv
M3.5
EinbaulagePosition 1 bis 6
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Mindestmontageabständeelektrisch leitende Platte, horizontal, bis 400 V 0 mm
elektrisch leitende Platte, horizontal, bis 690 V 1.5 mm
elektrisch leitende Platte, vertikal 75 mm
anderes Gerät gleichen Typs, horizontal 0 mm
anderes Gerät gleichen Typs, vertikal 150 mm
BedienteilausführungDrehgriff
SchaltstellungsanzeigeEIN / AUS
NormenIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
Technische Daten UL/CSA
Kurzschlussstrom Bewertung (SCCR)(alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen, 480 V AC) 30 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Gruppeninstallationen, 600 V AC) 5 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Motorschutzschalter, 480 V AC) 30 kA
(alle UL-gelisteten Sicherungen oder Leistungsschalter, Motorschutzschalter, 600 V AC) 5 kA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V AC
Nennleistung UL/CSA(220 ... 240 V AC dreiphasig) 5 Hp
(440 ... 480 V AC dreiphasig) 10 Hp
(550 ... 600 V AC dreiphasig) 15 Hp
Strom bei Vollast (Motoren)(200 V AC dreiphasig) 1.6 A
(208 V AC dreiphasig) 1.6 A
(220 ... 240 V AC dreiphasig) 1.6 A
(440 ... 480 V AC dreiphasig) 1.6 A
(550 ... 600 V AC dreiphasig) 1.6 A
Strom bei blockiertem Motor(200 V AC dreiphasig) 9.6 A
(208 V AC dreiphasig) 9.6 A
(220 ... 240 V AC dreiphasig) 9.6 A
(440 ... 480 V AC dreiphasig) 9.6 A
(550 ... 600 V AC dreiphasig) 9.6 A
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 1.6 A
Anschlussmöglichkeit-Hauptstromkreis UL/CSAflexibel 1/2x 16-12 AWG
flexibel 1/2x 14-8 AWG
mehrdrähtig 1/2x 16-12 AWG
mehrdrähtig 1/2x 14-8 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 7 in·lb
Hauptstromkreis 14 in·lb
Umgebungsbedingungen
Umgebungstemperatur(in Gehäusenähe) 0 ... +40 °C
(Betrieb) -25 ... +50 °C
(kompensierter Betrieb) -25 ... +55 °C
(kompensierter Betrieb) -25 ... +50 °C
(Lagerung) -50 ... +80 °C
UmgebungstemperaturkompensationJa
Höchstzulässige Betriebshöhenlage2000 m
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 15g
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 10 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA960005-4502
RoHS Erklärung1SAA963006-4502
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006539
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
Atex Zertifikat1SAA918000-3903
BV Zertifikat1SAA918000-0205
CB Zertifikat1SAA918000-2003
CCC Zertifikat2024010307659819
CQC ZertifikatCQC2017010307033534
cUL ZertifikatcUL_E137861
cUL_E345003
Konformitätserklärung - CCC2020980307003580
Konformitätserklärung - CE1SAD101100-3412
Konformitätserklärung - UKCA1SAD201100-3412
DNV Zertifikat1SAA918000-0306
GL Zertifikat1SAA918000-0403
LR Zertifikat1SAA918000-0504
RINA Zertifikat1SAA918000-0804
RMRS Zertifikat1SAA918000-0704
UL ZertifikatUL_E137861
UL_E345003
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 192 mm
Länge Verpackungseinheit 158 mm
Höhe Verpackungseinheit 178 mm
Bruttogewicht Verpackungseinheit 10.37 kg
EAN Verpackungseinheit 14013614194382
Menge Verpackungseinheit 2Karton 24 Stück
Breite Verpackungseinheit 2280 mm
Länge Verpackungseinheit 2395 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 28.18 kg
EAN Verpackungseinheit 24013614494512
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)F
ETIM 9EC000074 - Leistungsschalter für Motorschutz
ETIM 10EC000074 - Leistungsschalter für Motorschutz
eClassV11.0 : 27370401
UNSPSC39121521
IDEA Granular Category Code (IGCC)4731 >> Manual Starters
E-Nummer (Finnland)3707067

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CIRCUIT BREAKERS TMAX XT.pdf 26 Mbytes
