> ABB>Interruptores automáticos>1SAM150000R1013 ABB MS325-20 Arrancador manual del motor
Anterior producto Siguiente producto

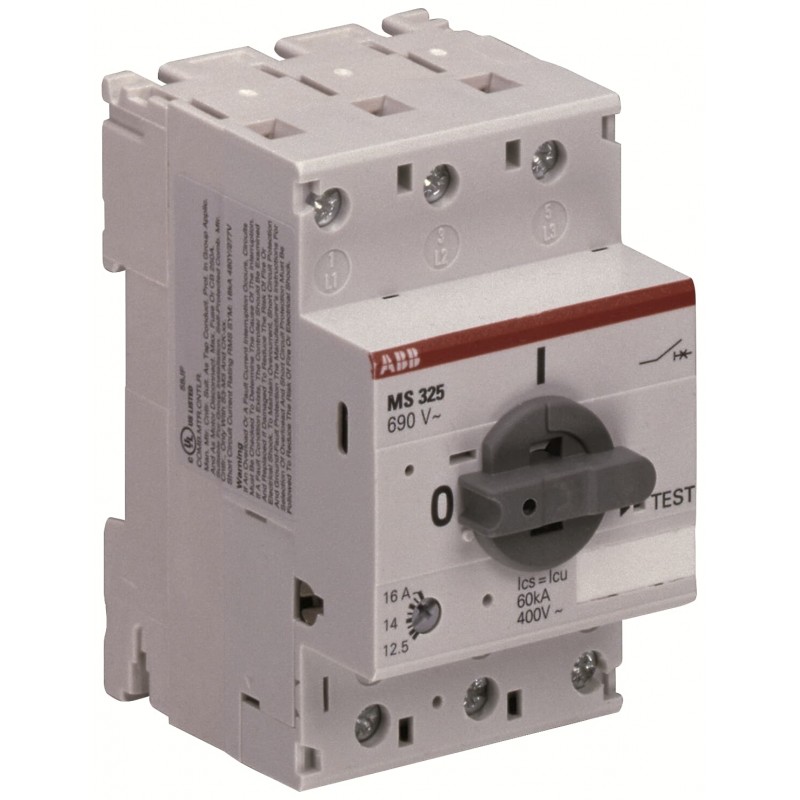

1SAM150000R1013 ABB MS325-20 Arrancador manual del motor Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

1SAM150000R1013 ABB MS325-20 Arrancador manual del motor

1SAM150000R1013

ABB

MS325-20 Arrancador manual del motor

MS325-20 Manual Motor Starter 16 ... 20 A

Más detalles


Interruptores automáticos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Clasificación
Cantidad mínima de pedido1 piece
Código arancelario85362010
ID del producto de sustitución (NUEVO)1SAM350000R1013
Descargas Populares
Ficha técnica, información técnica2CDC131046D0201
Instrucciones y manuales2CDC131089M6801
Curva característica tiempo-corriente1SAM100513F0013
Dimensiones
Ancho del product54 mm
Alto del producto87.5 mm
Largo del product75.5 mm
Peso del product0.34 kg
Técnica
Capacidad nominal de corte en cortocircuito en servicio (Ics)(230 V AC) 100 kA
(400 V AC) 55 kA
(440 V AC) 35 kA
(500 V AC) 22 kA
(690 V AC) 3.5 kA
Capacidad nominal de corte en cortocircuito (Icu)(230 V AC) 100 kA
(400 V AC) 55 kA
(440 V AC) 35 kA
(500 V AC) 22 kA
(690 V AC) 3.5 kA
Ajuste de la corriente de cortocircuito instantánea nominal (Ii)300 A
Rango de ajuste16 ... 20 A
Potencia operativa nominal AC-3 (Pe)(400 V) Trifásico 7.5 kW
Potencia operativa nominal AC-3e (Pe)(400 V) Trifásico 0.55 kW
Tensión nominal de operaciónMain Circuit 690 V AC
Main Circuit 690 V AC
Main Circuit 440 V DC
Corriente nominal de funcionamiento (Ie)20 A
Corriente nominal de funcionamiento AC-3 (Ie)20 A
Corriente nominal de funcionamiento AC-3e (Ie)1.6 A
Frecuencia nominal (f)Main Circuit 60 Hz
Main Circuit 50 Hz
Main Circuit 50 Hz
Main Circuit 60 Hz
Tensión nominal soportada por impulsos (Uimp)Main Circuit 6 kV
Tensión nominal de aislamiento (Ui)690 V
Pérdida de potenciaen condiciones nominales de funcionamiento por polo 1.0 ... 1.6 W
Número de polos3P
Corriente térmica convencional de aire libre (Ith)Circuito Principal 20 A
Grado de protecciónHousing IP20
Main Circuit Terminals IP10
Main Circuit Terminals IP20
Grado de contaminación3
Durabilidad eléctrica50000 cycle
Durabilidad mecánicaNr. Operations 100000 cycle
Tipo de terminalTerminales de tornillo
Capacidad de conexión del circuito principalFlexible con férula 1/2x 0.75 ... 2.5 mm²
Flexible con férula 1/2x 0.75 ... 4 mm²
Flexible con férula aislada 1/2x 0.75 ... 2.5 mm²
Flexible con férula aislada 1/2x 0.75 ... 4 mm²
Flexible 1/2x 0.75 ... 2.5 mm²
Flexible 1/2x 1 ... 6 mm²
Rígido 1/2x 1 ... 4 mm²
Rígido 1/2x 1 ... 6 mm²
Par de aprieteMain Circuit 1.4 N·m
Longitud de pelado del cableCircuito auxiliar 8 mm
Circuito Principal 10 mm
Destornillador recomendadoPozidriv 2
M3.5
Posición de montaje1 ... 6
Montaje en contactoresTH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715
TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715
Distancia mínima de montajeElectrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Tipo de actuadorRotary Handle
Indicación de la posición del contactoON / OFF
NormasIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
Técnica UL/CSA
Capacidad de corriente de cortocircuito (SCCR)Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (480 V CA) 30 kA
Cualquier fusible o disyuntor listado por UL, instalaciones de grupo (600 V CA) 5 kA
Cualquier fusible o disyuntor listado por UL, desconexión del motor (480 V CA) 30 kA
Cualquier fusible o disyuntor listado por UL, desconexión del motor (600 V CA) 5 kA
Tensión máxima de funcionamiento UL/CSAMain Circuit 600 V AC
Potencia nominal UL/CSA(220 ... 240 V AC) Three Phase 5 Hp
(440 ... 480 V AC) Three Phase 10 Hp
(550 ... 600 V AC) Three Phase 15 Hp
Amperios a plena carga Uso del motor(200 V AC) Three Phase 1.6 A
(208 V AC) Three Phase 1.6 A
(220 ... 240 V AC) Three Phase 1.6 A
(440 ... 480 V AC) Three Phase 1.6 A
(550 ... 600 V AC) Three Phase 1.6 A
Rotor bloqueado Amperios(200 V AC) Three Phase 9.6 A
(208 V AC) Three Phase 9.6 A
(220 ... 240 V AC) Three Phase 9.6 A
(440 ... 480 V AC) Three Phase 9.6 A
(550 ... 600 V AC) Three Phase 9.6 A
Clasificación de uso general UL/CSA(600 V AC) 1.6 A
Capacidad de conexión del circuito principal UL/CSAFlexible 1/2x 16-12 AWG
Flexible 1/2x 14-8 AWG
Varado 1/2x 16-12 AWG
Varado 1/2x 14-8 AWG
Par de apriete UL/CSAAuxiliary Circuit 7 in·lb
Main Circuit 14 in·lb
Ambiente
Temperatura ambienteAround the Enclosure 0 ... +40 °C
Funcionamiento -25 ... +50 °C
Operation Compensated -25 ... +55 °C
Operation Compensated -25 ... +50 °C
Almacenamiento -50 ... +80 °C
Compensación de la temperatura del aire ambienteSí
Altitud máxima de funcionamiento permisible2000 m
Resistencia a los golpes según IEC 60068-2-27Pulso de 11 ms 15g
Resistencia a las vibraciones según IEC 60068-2-65g 10 ... 150 Hz
Cumplimiento de Materiales
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108467A5658
Declaración REACH1SAA960005-4502
Información sobre RoHS1SAA963006-4502
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Ley de Control de Sustancias Tóxicas - TSCA2CMT2023-006539
WEEE B2C / B2BDe empresa a empresa
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
Certificados y Declaraciones (Número de Documento)
Certificado ATEX1SAA918000-3903
Certificado BV1SAA918000-0205
Certificado CB1SAA918000-2003
Certificado CCC2024010307659819
Certificado CQCCQC2017010307033534
Certificado cULcUL_E137861
cUL_E345003
Declaración de conformidad - CCC2020980307003580
Declaración de conformidad - CE1SAD101100-3412
Declaración de conformidad - UKCA1SAD201100-3412
Certificado DNV1SAA918000-0306
Certificado GL1SAA918000-0403
Certificado LR1SAA918000-0504
Certificado RINA1SAA918000-0804
Certificado RMRS1SAA918000-0704
Certificado ULUL_E137861
UL_E345003
Información de Embalaje
Embalaje Nivel 1 Unidadescaja 1 piece
Embalaje Nivel 1 Ancho92 mm
Embalaje Nivel 1 Largo58 mm
Embalaje Nivel 1 Alto78 mm
Embalaje Nivel 1 Peso0.37 kg
Embalaje Nivel 1 EAN4013614194382
Embalaje Nivel 2 Unidadescartón 24 piece
Embalaje Nivel 2 Ancho280 mm
Embalaje Nivel 2 Largo395 mm
Embalaje Nivel 2 Alto210 mm
Embalaje Nivel 2 Peso8.18 kg
Nivel de paquete 2 EAN4013614494512
Clasificaciones y estándares externos
Código de clasificación de objetosF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
Clase electrónicaV11.0 : 27370401
UNSPSC39121521
Código de categoría granular de IDEA (IGCC)4731 >> Manual Starters
Número E (Finlandia)3707067
