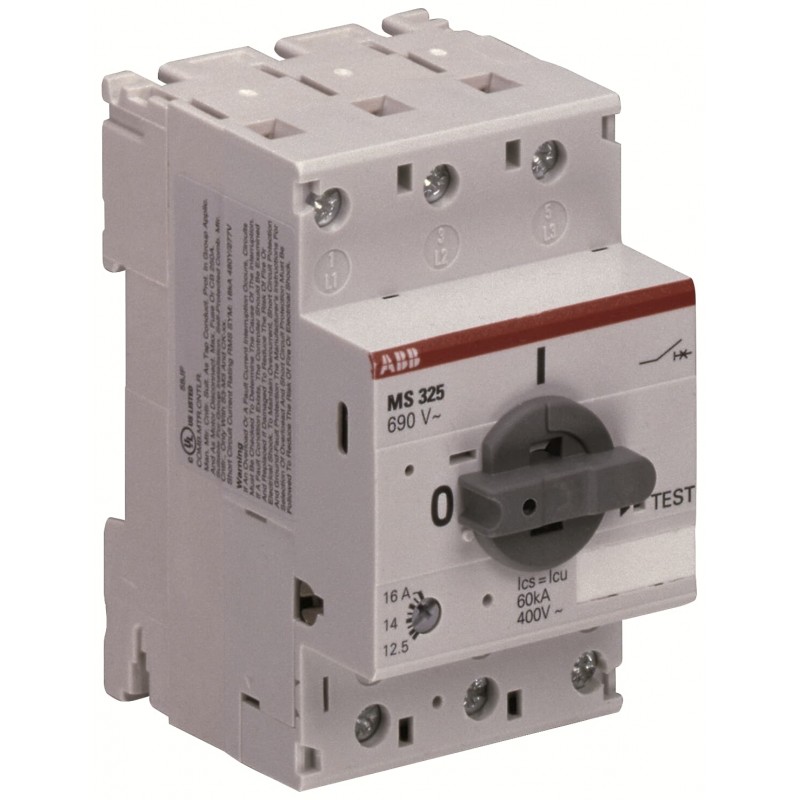

1SAM150000R1013 ABB Inicialização do motor manual MS325-20 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SAM150000R1013 ABB Inicialização do motor manual MS325-20

1SAM150000R1013

ABB

Inicialização do motor manual MS325-20

MS325-20 Manual Motor Starter 16 ... 20 A

Mais detalhes


Disjuntores Serviço

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85362010
ID de Substituição do Produto (NOVA)1SAM350000R1013
Popular Downloads
Ficha de dados, informação técnica2CDC131046D0201
Instruções e Manuais2CDC131089M6801
Time-Current Characteristic Curve1SAM100513F0013
Dimensions
Largura Líquida do Produto54 mm
Altura Líquida do Produto87.5 mm
Profundidade/Comprimento Líquidos do Produto75.5 mm
Peso Líquido do Produto0.34 kg
Technical
Rated Service Short-Circuit Breaking Capacity (Ics)(230 V AC) 100 kA
(400 V AC) 55 kA
(440 V AC) 35 kA
(500 V AC) 22 kA
(690 V AC) 3.5 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(230 V AC) 100 kA
(400 V AC) 55 kA
(440 V AC) 35 kA
(500 V AC) 22 kA
(690 V AC) 3.5 kA
Rated Instantaneous Short-Circuit Current Setting (Ii)300 A
Setting Range16 ... 20 A
Rated Operational Power AC-3 (Pe)(400 V) Three Phase 7.5 kW
Rated Operational Power AC-3e (Pe)(400 V) Three Phase 0.55 kW
Tensão operacional nominalMain Circuit 690 V AC
Main Circuit 690 V AC
Main Circuit 440 V DC
Corrente operacional nominal (Ie)20 A
Rated Operational Current AC-3 (Ie)20 A
Rated Operational Current AC-3e (Ie)1.6 A
Frequência nominal (f)Main Circuit 60 Hz
Main Circuit 50 Hz
Main Circuit 50 Hz
Main Circuit 60 Hz
Rated Impulse Withstand Voltage (Uimp)Main Circuit 6 kV
Rated Insulation Voltage (Ui)690 V
Power Lossat Rated Operating Conditions per Pole 1.0 ... 1.6 W
Número de polos3P
Conventional Free-air Thermal Current (Ith)Main Circuit 20 A
Grau de proteçãoHousing IP20
Main Circuit Terminals IP10
Main Circuit Terminals IP20
Pollution Degree3
Electrical Durability50000 cycle
Mechanical DurabilityNr. Operations 100000 cycle
Tipo de terminalScrew Terminals
Connecting Capacity Main CircuitFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Ferrule 1/2x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
Flexible 1/2x 0.75 ... 2.5 mm²
Flexible 1/2x 1 ... 6 mm²
Rigid 1/2x 1 ... 4 mm²
Rigid 1/2x 1 ... 6 mm²
Binário de apertoMain Circuit 1.4 N·m
Wire Stripping LengthAuxiliary Circuit 8 mm
Main Circuit 10 mm
Recommended Screw DriverPozidriv 2
M3.5
Posição de montagem1 ... 6
Montagem na calha DINTH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Minimum Mounting DistanceElectrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Actuator TypeRotary Handle
Contact Position IndicationON / OFF
NormasIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
Technical UL/CSA
Short-Circuit Current Rating (SCCR)Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 5 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 30 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 5 kA
Maximum Operating Voltage UL/CSAMain Circuit 600 V AC
Classificação de potência UL/CSA(220 ... 240 V AC) Three Phase 5 Hp
(440 ... 480 V AC) Three Phase 10 Hp
(550 ... 600 V AC) Three Phase 15 Hp
Full Load Amps Motor Use(200 V AC) Three Phase 1.6 A
(208 V AC) Three Phase 1.6 A
(220 ... 240 V AC) Three Phase 1.6 A
(440 ... 480 V AC) Three Phase 1.6 A
(550 ... 600 V AC) Three Phase 1.6 A
Locked Rotor Amps(200 V AC) Three Phase 9.6 A
(208 V AC) Three Phase 9.6 A
(220 ... 240 V AC) Three Phase 9.6 A
(440 ... 480 V AC) Three Phase 9.6 A
(550 ... 600 V AC) Three Phase 9.6 A
General Use Rating UL/CSA(600 V AC) 1.6 A
Connecting Capacity Main Circuit UL/CSAFlexible 1/2x 16-12 AWG
Flexible 1/2x 14-8 AWG
Stranded 1/2x 16-12 AWG
Stranded 1/2x 14-8 AWG
Tightening Torque UL/CSAAuxiliary Circuit 7 in·lb
Main Circuit 14 in·lb
Environmental
Temperatura do ar ambienteAround the Enclosure 0 ... +40 °C
Operation -25 ... +50 °C
Operation Compensated -25 ... +55 °C
Operation Compensated -25 ... +50 °C
Storage -50 ... +80 °C
Ambient Air Temperature CompensationSim
Altitude de operação máxima permissível2000 m
Resistência ao Choque de acordo com IEC 60068-2-2711 ms Pulse 15g
Resistance to Vibrations5g 10 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SAA960005-4502
Informação RoHS1SAA963006-4502
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006539
REEE B2C / B2BBusiness To Business
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)
Certificates and Declarations
Certificado ATEX1SAA918000-3903
Certificado BV1SAA918000-0205
CB Certificate1SAA918000-2003
CCC Certificate2024010307659819
CQC CertificateCQC2017010307033534
Certificado cULcUL_E137861
cUL_E345003
Declaration of Conformity - CCC2020980307003580
Declaração de conformidade -CE1SAD101100-3412
Declaration of Conformity - UKCA1SAD201100-3412
Certificado DNV1SAA918000-0306
Certificado GL1SAA918000-0403
Certificado LR1SAA918000-0504
Certificado RINA1SAA918000-0804
Certificado RMRS1SAA918000-0704
Certificado ULUL_E137861
UL_E345003
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 192 mm
Profundidade/Comprimento da embalagem Nível 158 mm
Altura da embalagem Nível 178 mm
Peso bruto da embalagem Nível 10.37 kg
Nível de Embalagem 1 EAN4013614194382
Unidades de embalagem Nível 2carton 24 piece
Largura da embalagem Nível 2280 mm
Profundidade/Comprimento da embalagem Nível 2395 mm
Altura da embalagem Nível 2210 mm
Peso bruto da embalagem Nível 28.18 kg
Nível de Embalagem 2 EAN4013614494512
External Classifications and Standards
Código de classificação do objetoF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
eClassV11.0 : 27370401
UNSPSC39121521
Código de Categoria Granular IDEA (IGCC)4731 >> Manual Starters
E-Number (Finland)3707067
