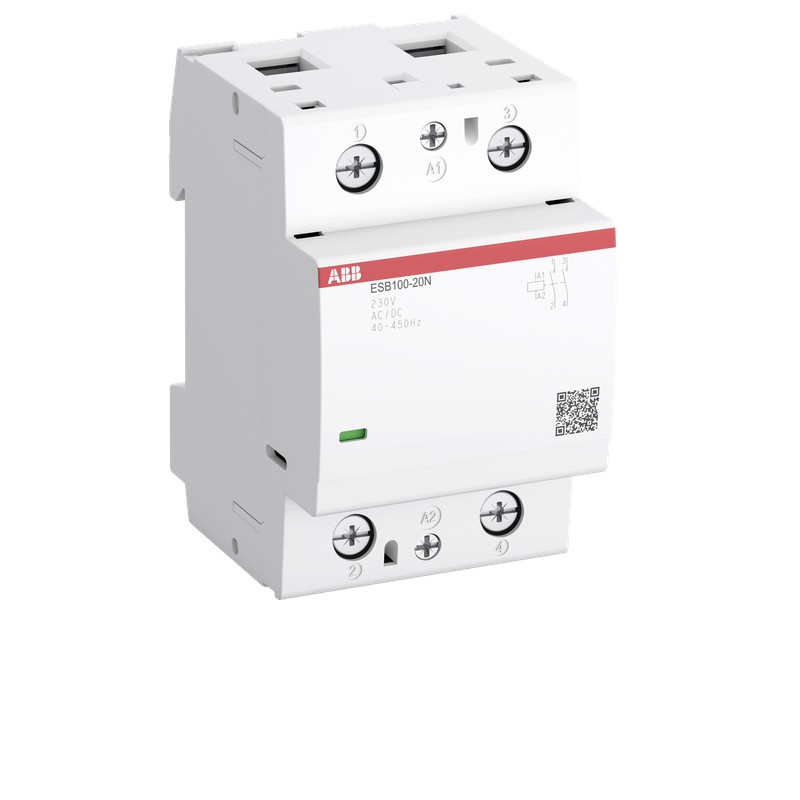

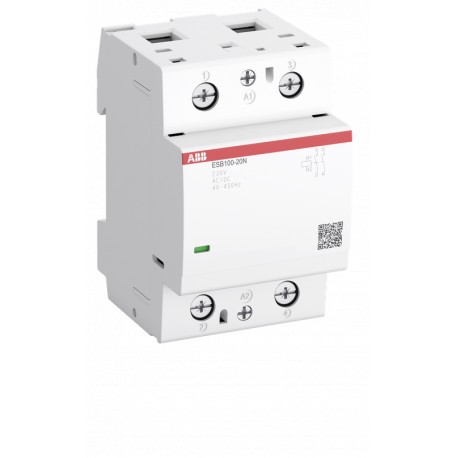

1SAE361111R0120 ABB Контакт. ESB100-20N-01 2NA 24AC/DC
1SAE361111R0120
ABB
Контакт. ESB100-20N-01 2NA 24AC/DC
Контакт. ESB100-20Н-01-2NA 24AC/DC В
ESB100-20Н-01 установка контакторов
Компоненты для монтажа ЩР > Модульный контактор для распределительного щита
Другие модульные устройства
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Related products
▲Best sellers
▲Описание
▲Заказ
| Уровень пакет 1 код EAN: | 4013614533013 |
| Количество Минимального Заказа: | 1 шт |
| Номер Таможенного Тарифа: | Восемьдесят пять миллионов триста шестьдесят пять тысяч восемьдесят |
Популярные Загрузки
| Инструкции и руководства: | 2CDC103043M6801 |
Размеры
| Чистая Ширина Изделия: | 54 мм |
| Продукт Чистая Высота: | 85 мм |
| Продукт Чистая Глубина / Длина: | 65 мм |
| Продукт Вес Нетто: | 0.405 кг |
Технические
| Номинальное Рабочее Напряжение: | Главной цепи 220 В постоянного тока Главной цепи 400 В переменного тока |
| Номинальное Напряжение Цепи Управления (Ус): | 24 в |
| Номинальная частота (F): | Цепи Управления Частотой 400 Гц Схема Управления 50 Гц Цепи Управления, 60 Гц Цепи управления постоянного тока Главная Схема 50 Гц Главная Схема 60 Гц Главной цепи постоянного тока |
| Номинальный рабочий ток AC-1 (яе): | (НЕТ) 100 В |
| Номинальная эксплуатационная мощность AC-1 (пе): | (230 В) однофазный, нет 23 кВт |
| Номинальный рабочий ток AC-7а (яе): | (НЕТ) 100 В |
| Номинальная эксплуатационная мощность AC-7а (Пе): | (230 В) однофазный, нет 23 кВт |
| Рекомендуемый Драйвер Винта: | Схема Управления Шлицевой 1 Главная Схема Шлицевой 2 |
| Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок): | 6 кв |
| Номинальное Напряжение Изоляции (Уя): | соотв. в соответствии с IEC 60947-4-1 и VDE 0110 (греч. С) 500 В |
| Подключение Основной Цепи Емкость: | Гибкий с наконечником 1х 10 ... 35 мм2 Гибкий с изолированным наконечником 1х 10 ... 35 мм2 Гибкий 1х 10 ... 35 мм2 Жесткая 1х 10 ... 50 мм2 |
| Подключение Цепи Управления Мощностью: | Гибкий с наконечником 1х 1 ... 2.5 мм2 Гибкий с наконечником 2х 0.75 ... 1.5 мм2 Гибкий с изолированным наконечником 1х 1 ... 2.5 мм2 Гибкий с изолированным наконечником 2х 0.75 ... 1 мм2 Гибкий 1х 1 ... 2.5 мм2 Гибкая 2х 1 ... 1,5 мм2 Жесткая 1х 1 ... 4 мм2 Жесткие 2х 1 ... 2.5 мм2 |
| Момент Затяжки: | Цепи управления 0.9 Н·м Главная цепь 3 Н·м |
| Зачистки Провода Длина: | Цепи управления 7 мм Основные схемы 15 мм |
| Степень защиты: | Степень защиты IP20 |
| Электрическая Прочность: | АС-1 (нет) 70000 цикла АС-7а (нет) 70000 цикла |
| Механическую Прочность: | Цикл 1000000 |
| Количество полюсов: | Два |
| Количество главных контактов НЗ: | Ноль |
| Количество главных контактов: | Два |
| Ширина по количеству модульных расстояний: | Три |
| Степень Загрязнения: | Три |
| Стандарты: | МЭК/EN 60947-1 МЭК/EN 60947-4-1 Ул 60947-1 Ул 60947-4-1 МЭК/EN 61095 |
Окружающей среды
| Температура Окружающего Воздуха: | Эксплуатации -25 ... +55 °С Хранения -40 ... +80 °С |
| Максимальная Рабочая Высота Допустимая: | 2000 м |
| Устойчивость к ударам в соотв. в соответствии с IEC 60068-2-27: | 11 мс импульс 15г |
| Статус ООВ: | Следующие директивы ЕС 2011/65/ЕС |
Техническая ул/ККА
| Максимальное рабочее напряжение по UL/CSA для: | Главная замыкания 480 В AC |
| Подключение емкость основного контура по UL/CSA для: | Твердые 8-0 СРГ СРГ многожильный 8-0 |
| Соединении емкость цепи управления по UL/CSA для: | Твердые 16-10 AWG кабель Многожильный 16-10 AWG кабель |
| Момент затяжки ул/КША: | Цепи управления 8 в·ЛБ Главная схема 27 в·ЛБ |
Сертификаты и декларации (номер документа)
| Сертификат CB: | 1SAA920008-2001 |
| Сертификат CCC: | 1SAA920006-3801 |
| Декларация соответствия - СЕ: | 1SAD938502-0302 |
| Инструкции и руководства: | 2CDC103043M6801 |
| Сертификат РМРС: | 1SAA920000-0705 |
| Информация По RoHS: | 1SAD938501-0302 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | 1 шт |
| Уровень Пакет 1 Ширина: | 57 мм |
| Уровень Пакет 1 Высота: | 92 мм |
| Уровень Пакет 1 Глубина / Длина: | 70 мм |
| Пакет Уровня 1 Вес Брутто: | 0.405 кг |
| Уровень пакет 1 код EAN: | 4013614533013 |
Классификации
| Объект Классификации Кода: | Вопрос |
| Етим 5: | EC001653 - контактор установки на распределительном щите |
| Етим 6: | EC001653 - контактор установки на распределительном щите |
| Етим 7: | EC001653 - контактор установки на распределительном щите |
| екласс: | 7.0 27142308 |
| СКТУООН: | Тридцать девять миллионов сто двадцать одна тысяча пятьсот двадцать девять |
| Характеристика | Значение |
|---|---|
| Rated operating voltage (EF001435) | 220 V |
| Rated operation current (EF007679) | 100 A |
| Rated excitation voltage (EF008409) | 24 V |
| Voltage type (operating voltage) (EF005294) | AC/DC |
| Voltage type (excitation voltage) (EF005293) | AC/DC |
| Number of contacts as normally open contact (EF008256) | 2 |
| Number of contacts as normally closed contact (EF008255) | 0 |
| Slider for hand switch (EF005240) | No |
| Width in number of modular spacings (EF002950) | 3.0 |
| Built-in depth (EF000218) | 58 mm |
| Additional equipment possible (EF008148) | Yes |
| With day/night function (EF021124) | No |
| Hum-free (EF016334) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
