Produkt:MTZ18-4VM DANFOSS REFRIGERATION Hubkolbe...

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

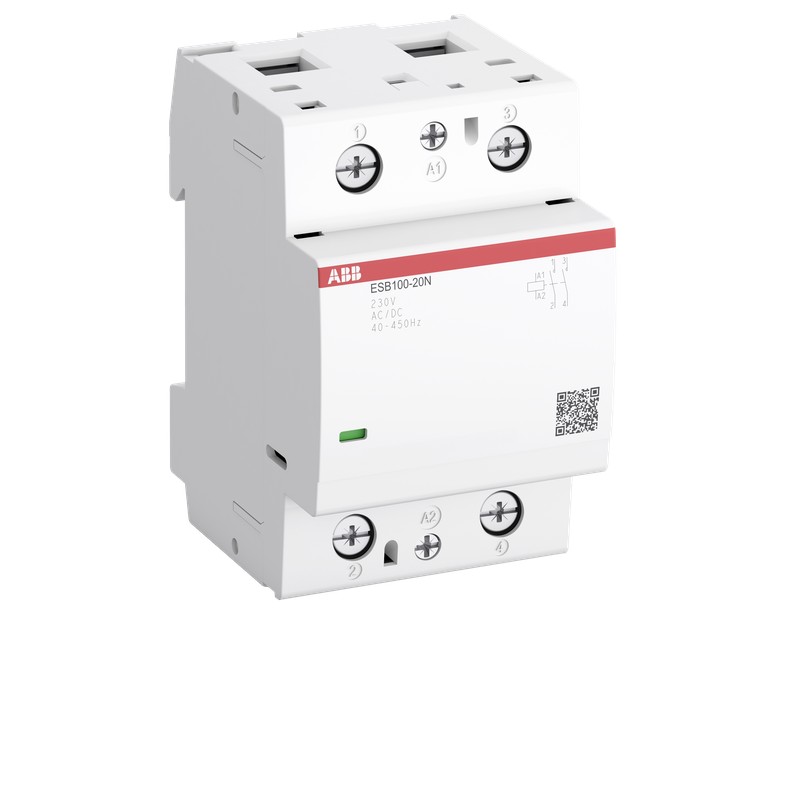

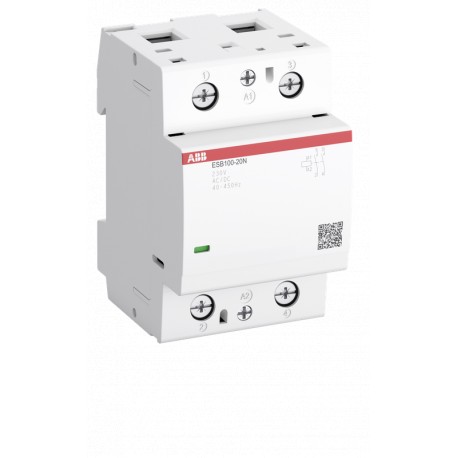

Artikel-Nr.: 1SAE361111R0120
Hersteller: ABB
Beschreibung:
Kategorien:
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
ZULETZT ANGESEHEN
| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Hauptdokumente | |
| EPLAN Daten | 9AAC404721_EPLAN |
| Datenblatt, technische Information | 2CDC103051C0201 |
| Montage- und Betriebsanleitung | 2CDC103043M6801 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 54 mm |
| Tiefe (Netto-Abmessung) | 65 mm |
| Höhe (Netto-Abmessung) | 85 mm |
| Nettogewicht | 0.405 kg |
| Technische Daten | |
| Anzahl Hauptkontakte Schließer | 2 |
| Anzahl Hauptkontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Pole | 2P |
| Normen | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 61095 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Bemessungsbetriebsspannung | Hauptstromkreis 220 V DC |
| Hauptstromkreis 400 V AC | |
| Bemessungsfrequenz (f) | Steuerstromkreis 400 Hz |
| Steuerstromkreis 50 Hz | |
| Steuerstromkreis 60 Hz | |
| Steuerstromkreis DC | |
| Hauptstromkreis 50 Hz | |
| Hauptstromkreis 60 Hz | |
| Hauptstromkreis DC | |
| Bemessungsbetriebsstrom AC-1 (Ie) | (Schließer) 100 A |
| Bemessungsbetriebsstrom AC-7a (Ie) | (Schließer) 100 A |
| Bemessungsbetriebsleistung AC-1 (Pe) | (230 V einphasig, Schließer) 23 kW |
| Bemessungsbetriebsleistung AC-7a (Pe) | (230 V einphasig, Schließer) 23 kW |
| Bemessungsisolationsspannung (Ui) | 500 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Elektrische Belastbarkeit | (AC-1, Schließer) 50000 Zyklen |
| (AC-7a, Schließer) 50000 Zyklen | |
| Maximale elektrische Schaltfrequenz | (AC-1) 150 Schaltspiele/Std |
| (AC-7a) 150 Schaltspiele/Std | |
| Mechanische Lebensdauer | Betriebsabläufe 1000000 Zyklen |
| Spulen Strombegrenzung | (nach IEC 60947-4-1) 0.85 ... 1.1 x Uc (bei θ ≤ 55 °C) |
| Bemessungssteuerspannung (Uc) | 24 V |
| Leistungsaufnahme der Spule | mittlerer Haltewert 50 / 60 Hz 7.5 V·A |
| mittlerer Haltewert DC 8.5 W | |
| mittlerer Anzugswert 50 Hz 90 V·A | |
| mittlerer Anzugswert 60 Hz 90 V·A | |
| mittlerer Anzugswert DC 100 W | |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 1.9 W |
| bei Bemessungsbedingungen AC-1 pro Pol 6 W | |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1x 10 ... 35 mm² |
| flexibel mit isolierter Aderendhülse 1x 10 ... 35 mm² | |
| flexibel 1x 10 ... 35 mm² | |
| starr 1x 10 ... 50 mm² | |
| Anschlussmöglichkeit-Steuerstromkreis | flexibel mit Aderendhülse 1x 1 ... 2.5 mm² |
| flexibel mit Aderendhülse 2x 0.75 ... 1.5 mm² | |
| flexibel mit isolierter Aderendhülse 1x 1 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.75 ... 1 mm² | |
| flexibel 1x 1 ... 2.5 mm² | |
| flexibel 2x 1 ... 1.5 mm² | |
| starr 1x 1 ... 4 mm² | |
| starr 2x 1 ... 2.5 mm² | |
| Abisolierlänge | Steuerstromkreis 7 mm |
| Hauptstromkreis 15 mm | |
| Schutzart | IP20 |
| Empfohlener Schraubendreher | Steuerstromkreis Nr. 1 Pozidriv |
| Hauptstromkreis Nr. 2 Pozidriv | |
| Anzugsdrehmoment | Steuerstromkreis 0.9 N·m |
| Hauptstromkreis 3 N·m | |
| Anschlussart | Schraubklemme |
| Breite in Teilungseinheiten | 3.0 |
| Produktname | Installationsschütz |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 480 V AC |
| Allgemeine Gebrauchsklasse UL/CSA | (nach UL 480 V) 100 A |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | starr 8-0 AWG |
| mehrdrähtig 8-0 AWG | |
| Anschlussmöglichkeit-Steuerstromkreis UL/CSA | starr 16-10 AWG |
| mehrdrähtig 16-10 AWG | |
| Anzugsdrehmoment UL/CSA | Steuerstromkreis 8 in·lb |
| Hauptstromkreis 27 in·lb | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +55 °C |
| (Lagerung) -40 ... +80 °C | |
| Höchstzulässige Betriebshöhenlage | 2000 m |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 11 ms pulsierend 15g |
| Verschmutzungsgrad | 3 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2C |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| ABB EcoSolutions | |
| Demontageanleitung für End-of-Life-Produkte | 1SBC100156C0264 |
| Umweltprodukterklärung - EPD | 1SAC200434H0001 |
| Zertifikate und Deklarationen | |
| ABS Zertifikat | 1SAA920000-0101 |
| CB Zertifikat | 1SAA920008-2001 |
| CQC Zertifikat | CQC2018010304057354 |
| CQC2018010304057345 | |
| Konformitätserklärung - CCC | 2020980304001315 |
| 2020980304001316 | |
| Konformitätserklärung - CE | 1SAD101100-3301 |
| Konformitätserklärung - UKCA | 1SAD201100-3301 |
| DNV Zertifikat | 1SAA920000-0306 |
| EAC Zertifikat | 1SAA920001-2702 |
| RINA Zertifikat | 1SAA920000-0801 |
| RMRS Zertifikat | 1SAA920000-0705 |
| UL Zertifikat | E191658-19960301 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 92 mm |
| Länge Verpackungseinheit 1 | 57 mm |
| Höhe Verpackungseinheit 1 | 69.5 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.405 kg |
| EAN Verpackungseinheit 1 | 4013614533013 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 7 | EC001653 - Installationsschütz für Reiheneinbau |
| ETIM 8 | EC001653 - Installationsschütz für Reiheneinbau |
| ETIM 9 | EC001653 - Installationsschütz für Reiheneinbau |
| eClass | V11.0 : 27142308 |
| UNSPSC | 39121529 |
| IDEA Granular Category Code (IGCC) | 4759 >> Installation contactor for distribution board |
| E-Nummer (Finnland) | 3707599 |
| E-Nummer (Schweden) | 3210574 |
