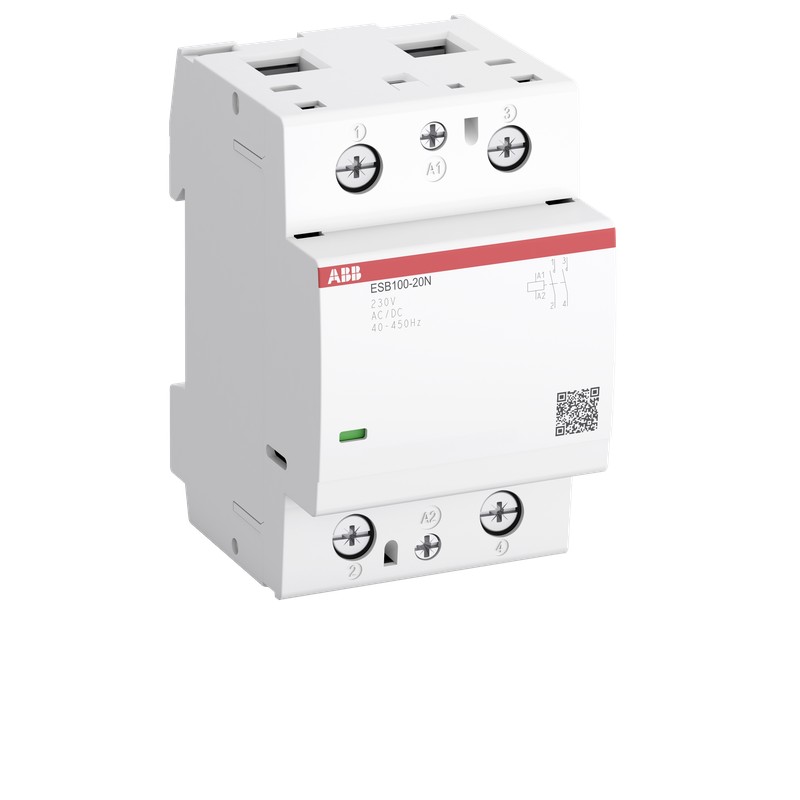

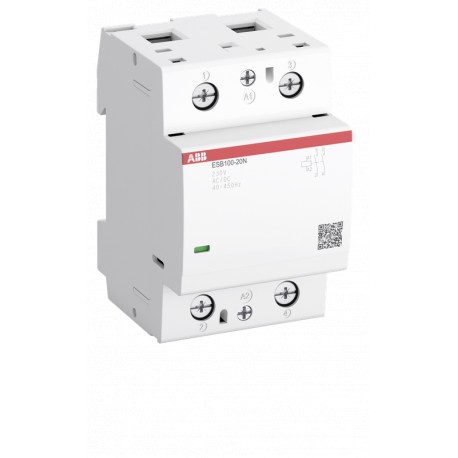

1SAE361111R0120 ABB Contact. ESB100-20N-01 2NA 24AC/DC
1SAE361111R0120
ABB
Contact. ESB100-20N-01 2NA 24AC/DC
ESB100-20N-01 Installation Contactors (NO) 100 A - 2 NO - 0 NC - 24 V - Circuit de commande 400 Hz
Appareillage modulaire monté en face avant d'enveloppe > Contacteur
D'autres appareils modulaires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Téléchargements populaires | |
| Données EPLAN | 9AAC404721_EPLAN |
| Fiche technique, Informations techniques | 2CDC103051C0201 |
| Instructions et manuels | 2CDC103043M6801 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Dimensions | |
| Largeur nette du produit | 54 mm |
| Profondeur/longueur nette du produit | 65 mm |
| Hauteur nette du produit | 85 mm |
| Poids net du produit | 0.405 kg |
| Technique | |
| Nombre de contacts principaux NON | 2 |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de pôles | 2P |
| Normes | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 61095 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Tension nominale de fonctionnement | Circuit principal 220 V DC |
| Circuit principal 400 V AC | |
| Fréquence nominale (f) | Circuit de commande 400 Hz |
| Circuit de commande 50 Hz | |
| Circuit de commande 60 Hz | |
| Circuit de commande DC | |
| Circuit principal 50 Hz | |
| Circuit principal 60 Hz | |
| Circuit principal DC | |
| Courant de fonctionnement nominal AC-1 (Ie) | (NO) 100 A |
| Courant de fonctionnement nominal AC-7a (Ie) | (NO) 100 A |
| Puissance nominale de fonctionnement AC-1 (Pe) | (230 V) Single Phase, NO 23 kW |
| Puissance nominale de fonctionnement AC-7a (Pe) | (230 V) Single Phase, NO 23 kW |
| Tension d'isolement nominale (Ui) | 500 V |
| Tension nominale de tenue aux impulsions (Uimp) | 6 kV |
| Durabilité électrique | AC-1 (NO) 50000 cycle |
| AC-7a (NO) 50000 cycle | |
| Fréquence de commutation électrique maximale | (AC-1) 150 cycles per hour |
| (AC-7a) 150 cycles per hour | |
| Durabilité mécanique | Nr. Operations 1000000 cycle |
| Limites de fonctionnement de la bobine | (acc. to IEC 60947-4-1) 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Tension nominale du circuit de commande (Uc) | 24 V |
| Consommation de la bobine | Average Holding Value 50 / 60 Hz 7.5 V·A |
| Average Holding Value DC 8.5 W | |
| Average Pull-in Value 50 Hz 90 V·A | |
| Average Pull-in Value 60 Hz 90 V·A | |
| Average Pull-in Value DC 100 W | |
| Perte de puissance | at Rated Operating Conditions per Pole 1.9 W |
| at Rated Operating Conditions AC-1 per Pole 6 W | |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Capacité de connexion du circuit principal | Flexible with Ferrule 1x 10 ... 35 mm² |
| Flexible with Insulated Ferrule 1x 10 ... 35 mm² | |
| Flexible 1x 10 ... 35 mm² | |
| Rigid 1x 10 ... 50 mm² | |
| Connexion du circuit de contrôle de capacité | Flexible with Ferrule 1x 1 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.75 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1x 1 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1 mm² | |
| Flexible 1x 1 ... 2.5 mm² | |
| Flexible 2x 1 ... 1.5 mm² | |
| Rigid 1x 1 ... 4 mm² | |
| Rigid 2x 1 ... 2.5 mm² | |
| Longueur de dénudage des fils | Circuit de commande 7 mm |
| Circuit principal 15 mm | |
| Degré de protection | IP20 |
| Tournevis recommandé | Circuit de commande Pozidriv 1 |
| Circuit principal Pozidriv 2 | |
| Couple de serrage | Circuit de contrôle 0.9 N·m |
| Circuit principal 3 N·m | |
| Type de terminal | Bornes à vis |
| Largeur en nombre d'espacements modulaires | 3.0 |
| Nom du produit | Installation Contactors |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Circuit principal 480 V AC |
| Classification d'utilisation générale UL/CSA | (acc. to UL 480 V) 100 A |
| Capacité de connexion du circuit principal UL/CSA | Solid 8-0 AWG |
| Stranded 8-0 AWG | |
| Circuit de contrôle de capacité de connexion UL/CSA | Solid 16-10 AWG |
| Stranded 16-10 AWG | |
| Couple de serrage UL/CSA | Circuit de contrôle 8 in·lb |
| Circuit principal 27 in·lb | |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +55 °C |
| Storage -40 ... +80 °C | |
| Altitude maximale de fonctionnement autorisée | 2000 m |
| Résistance aux chocs selon la norme IEC 60068-2-27 | 11 ms Pulse 15g |
| Degré de pollution | 3 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006525 |
| DEEE B2C / B2B | Business To Consumer |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| ABB EcoSolutions | |
| Instructions de démontage en fin de vie | 1SBC100156C0264 |
| Déclaration environnementale de produit - DEP | 1SAC200434H0001 |
| Certificats et déclarations | |
| Certificat ABS | 1SAA920000-0101 |
| Certificat CB | 1SAA920008-2001 |
| Certificat CQC | CQC2018010304057354 |
| CQC2018010304057345 | |
| Déclaration de conformité - CCC | 2020980304001315 |
| 2020980304001316 | |
| Déclaration de conformité - CE | 1SAD101100-3301 |
| Déclaration de conformité - UKCA | 1SAD201100-3301 |
| Certificat DNV | 1SAA920000-0306 |
| Certificat EAC | 1SAA920001-2702 |
| Certificat RINA | 1SAA920000-0801 |
| Certificat RMRS | 1SAA920000-0705 |
| Certificat UL | E191658-19960301 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 92 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 57 mm |
| Hauteur du niveau d’emballage 1 | 69.5 mm |
| Poids brut du colis niveau 1 | 0.405 kg |
| Code EAN du niveau d’emballage 1 | 4013614533013 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 7 | EC001653 - Installation contactor for distribution board |
| ETIM 8 | EC001653 - Installation contactor for distribution board |
| ETIM 9 | EC001653 - Installation contactor for distribution board |
| eClass | V11.0 : 27142308 |
| UNSPSC | 39121529 |
| Code de catégorie granulaire IDEA (IGCC) | 4759 >> Installation contactor for distribution board |
| Numéro E (Finlande) | 3707599 |
| Numéro E (Suède) | 3210574 |
| Caractéristique | Valeur |
|---|---|
| Tension de fonctionnement normale (EF001435) | 220 V |
| Courant de fonctionnement nominal (EF007679) | 100 A |
| Tension d'actionnement assignée (EF008409) | 24 V |
| Type de tension de fonctionnement (EF005294) | CA/CC |
| Type de tension d'actionnement (EF005293) | CA/CC |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 2 |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Curseur pour commutation manuelle (EF005240) | Non |
| Largeur dans les unités de partition (EF002950) | 3.0 |
| Profondeur d'encastrement (EF000218) | 58 mm |
| Dispositifs auxiliaires possibles (EF008148) | Oui |
| Avec fonction jour/nuit (EF021124) | Non |
| Sans ronflement/bourdonnement (EF016334) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
