Visualizza ingrandito

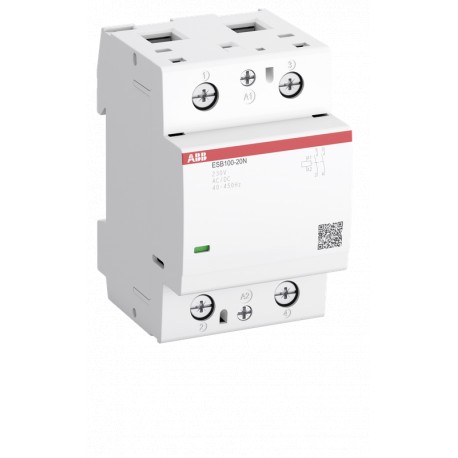

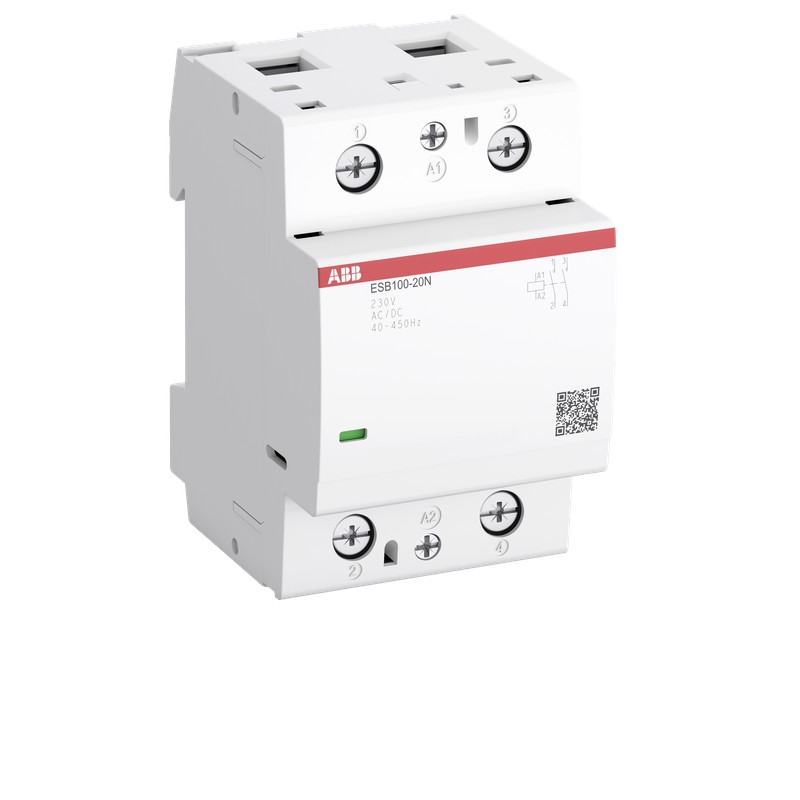

1SAE361111R0120 ABB Contatto. ESB100-20N-01 2NA 24AC/DC
1SAE361111R0120
ABB
Contatto. ESB100-20N-01 2NA 24AC/DC
Il contatto. ESB100-20N-01-2NA 24AC/DC
ESB100-20N-01 Contattori Modulari (NO) 100 A - 2 NO - 0 NC - 24 V - Circuito di Controllo 400 Hz
apparecchi per montaggio su guida DIN/armadio > Contattore per quadro di distribuzione
Altri dispositivi modulari
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC404721_EPLAN |
| Scheda tecnica | 2CDC103051C0201 |
| Istruzioni e manuali | 2CDC103043M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 54 mm |
| Profondità prodotto | 65 mm |
| Altezza prodotto | 85 mm |
| Peso netto prodotto | 0.405 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 2 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 0 |
| Numero di poli | 2P |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 61095 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Tensione nominale di funzionamento | Circuito Principale 220 V DC |
| Circuito Principale 400 V AC | |
| Frequenza nominale (f) | Circuito di Controllo 400 Hz |
| Circuito di Controllo 50 Hz | |
| Circuito di Controllo 60 Hz | |
| Circuito di Controllo DC | |
| Circuito Principale 50 Hz | |
| Circuito Principale 60 Hz | |
| Circuito Principale DC | |
| Corrente nominale di funzionamento AC-1 (Ie) | (NO) 100 A |
| Corrente nominale di funzionamento AC-7a (Ie) | (NO) 100 A |
| Corrente nominale di funzionamento AC-1 (Pe) | (230 V) Monofase, NO 23 kW |
| Corrente nominale di funzionamento AC-7a (Pe) | (230 V) Monofase, NO 23 kW |
| Tensione nominale di isolamento (Ui) | 500 V |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Durata elettrica | AC-1 (NO) 50000 ciclo (i) |
| AC-7a (NO) 50000 ciclo (i) | |
| Massima frequenza di commutazione elettrica | AC-1 150 cicli orari |
| AC-7a 150 cicli orari | |
| Durata meccanica | Nr. Operations 1000000 ciclo (i) |
| Limiti d'esercizio bobina | (secondo IEC 60947-4-1) 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Tensione nominale circuito di controllo (Uc) | 24 V |
| Consumo bobina | Valore Medio di Ritenuta 50 / 60 Hz 7.5 V·A |
| Valore Medio di Ritenuta DC 8.5 W | |
| Valore Medio di Attrazione 50 Hz 90 V·A | |
| Valore Medio di Attrazione 60 Hz 90 V·A | |
| Valore Medio di Attrazione DC 100 W | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1.9 W |
| a Condizioni Operative Nominali AC-1 per Polo 6 W | |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1x 10 ... 35 mm² |
| Flexible with Insulated Ferrule 1x 10 ... 35 mm² | |
| Flessibile 1x 10 ... 35 mm² | |
| Rigid 1x 10 ... 50 mm² | |
| Sezioni dei cavi-circuito di controllo | Flexible with Ferrule 1x 1 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.75 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1x 1 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1 mm² | |
| Flessibile 1x 1 ... 2.5 mm² | |
| Flessibile 2x 1 ... 1.5 mm² | |
| Rigid 1x 1 ... 4 mm² | |
| Rigid 2x 1 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito di Controllo 7 mm |
| Circuito Principale 15 mm | |
| Grado di protezione | IP20 |
| Cacciavite raccomandato | Circuito di Controllo Pozidriv 1 |
| Circuito Principale Pozidriv 2 | |
| Coppia di serraggio | Control Circuit 0.9 N·m |
| Circuito Principale 3 N·m | |
| Tipo di morsetto | Screw Terminals |
| Larghezza in numero di intervalli modulari | 3.0 |
| Nome prodotto | Contattori Modulari |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 480 V AC |
| Potenza nominale di impiego UL/CSA | (secondo UL 480 V) 100 A |
| Sezioni dei cavi circuito principale UL/CSA | Solid 8-0 AWG |
| Stranded 8-0 AWG | |
| Sezioni dei cavi circuito di controllo UL/CSA | Solid 16-10 AWG |
| Stranded 16-10 AWG | |
| Coppia di serraggio UL/CSA | Control Circuit 8 in·lb |
| Circuito Principale 27 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +55 °C |
| In magazzino -40 ... +80 °C | |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 15g |
| Grado di inquinamento | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business To Consumer |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| End Of Life Disassembling Instructions | 1SBC100156C0264 |
| Dichiarazione prodotto ambientale - EPD | 1SAC200434H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | 1SAA920000-0101 |
| Certificato CB | 1SAA920008-2001 |
| Certificato CQC | CQC2018010304057354 |
| CQC2018010304057345 | |
| Declaration of Conformity - CCC | 2020980304001315 |
| 2020980304001316 | |
| Dichiarazione di conformità - CE | 1SAD101100-3301 |
| Declaration of Conformity - UKCA | 1SAD201100-3301 |
| Certificato DNV | 1SAA920000-0306 |
| Certificato EAC | 1SAA920001-2702 |
| Certificato RINA | 1SAA920000-0801 |
| Certificato RMRS | 1SAA920000-0705 |
| Certificato UL | E191658-19960301 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 92 mm |
| Profondità imballo livello 1 | 57 mm |
| Altezza imballo livello 1 | 69.5 mm |
| Peso lordo imballo livello 1 | 0.405 kg |
| EAN imballo livello 1 | 4013614533013 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC001653 - contattore da impianti per installazione in serie |
| ETIM 8 | EC001653 - Installation contactor for distribution board |
| ETIM 9 | EC001653 - Installation contactor for distribution board |
| eClass | V11.0 : 27142308 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4759 >> Installation contactor for distribution board |
| E-Number (Finland) | 3707599 |
| E-Number (Sweden) | 3210574 |
| Caratteristica | Valore |
|---|---|
| tensione d'esercizio nominale (EF001435) | 220 V |
| corrente d'esercizio nominale (EF007679) | 100 A |
| tensione di azionamento nominale (EF008409) | 24 V |
| tipo di tensione d'esercizio (EF005294) | AC/DC |
| tipo di tensione di azionamento (EF005293) | AC/DC |
| numero di contatti di chiusura (EF008256) | 2 |
| numero di contatti di riposo (EF008255) | 0 |
| cursore per commutazione manuale (EF005240) | No |
| numero di unità modulari (EF002950) | 3.0 |
| profondità di montaggio (EF000218) | 58 mm |
| dispositivi supplementari possibili (EF008148) | Sì |
| con funzione giorno/notte (EF021124) | No |
| senza ronzio (EF016334) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
