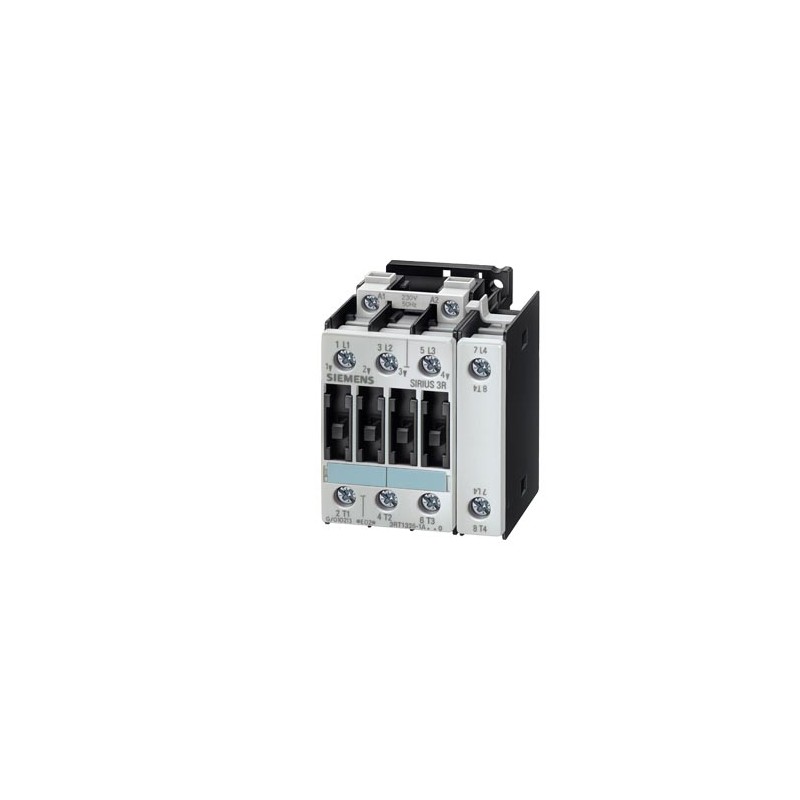

3RT1325-1BB40 SIEMENS Contator, AC-1 35 A, DC 24 V, 4 pólos, SIZE S0, conexão a parafuso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

3RT1325-1BB40 SIEMENS Contator, AC-1 35 A, DC 24 V, 4 pólos, SIZE S0, conexão a parafuso

3RT1325-1BB40

SIEMENS

Contactor, AC-1, 35 A, 24 V DC 4-pole, Size S0 Screw terminal !!! Phased-out product !!! Successor is SIRIUS 3RT2 Preferred successor type is >>3RT2325-1BB40<<

Mais detalhes


CONTROLE E CONTATORES > Contator de potência

Produto novo em sua embalagem original com todas as garantias e certificações de SIEMENS

* Este artigo pode estar obsoleto.

Vá para o produto alternativo: 3RT2325-1BB40 3RT2325-1BB40

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Nome da marca do produto SIRIUS
Designação do produto contactor de potência
Dados técnicos gerais:
Tamanho do contactor S0
Grau de contaminação 3
Classe de protecção IP
● na parte frontal IP20
● do borne de ligação IP20
durabilidade mecânica (ciclos de operação)
● do contactor típico 10 000 000
● do contactor com bloco de interruptor auxiliar colocado responsável pela electrónica típico 5 000 000
● do contactor com bloco de interruptor auxiliar colocado típico 10 000 000
Condições ambientais:
Altura de instalação em caso de altura pelo NN máximo 2 000 m
Temperatura ambiente
● durante o funcionamento -25 ... +60 °C
Circuito de corrente principal:
Número de contactos de fecho para contactos principais 4
Número de contactos de abertura para contactos principais 0
Corrente de funcionamento
● com AC-1 com 400 V
— com temperatura ambiente de 40°C Valor estipulado 35 A
● com AC-1
— até 690 V com temperatura ambiente de 40°C Valor estipulado 35 A
— até 690 V com temperatura ambiente de 60°C Valor estipulado 30 A
● a AC-3
— com 400 V Valor estipulado 17 A
Corrente de funcionamento
● com 1 calha de corrente com DC-1
— com 24 V Valor estipulado 35 A
— com 110 V Valor estipulado 4,5 A
● com 2 calhas de corrente em série com DC-1
— com 24 V Valor estipulado 35 A
— com 110 V Valor estipulado 35 A
● com 3 calhas de corrente em série com DC-1
— com 24 V Valor estipulado 35 A
— com 110 V Valor estipulado 35 A
Corrente de funcionamento
● com 1 calha de corrente com DC-3 com DC-5
— com 24 V Valor estipulado 20 A
— com 110 V Valor estipulado 2,5 A
● com 2 calhas de corrente em série com DC-3 com DC-5
— com 110 V Valor estipulado 15 A
— com 24 V Valor estipulado 35 A
● com 3 calhas de corrente em série com DC-3 com DC-5
— com 110 V Valor estipulado 35 A
— com 24 V Valor estipulado 35 A
Potência de funcionamento
● com AC-1
— com 400 V Valor estipulado 22 kW
● a AC-2 com 400 V Valor estipulado 7,5 kW
● a AC-3
— com 400 V Valor estipulado 7,5 kW
Potência de perda [W] a AC-3 com 400 V em caso de valor estipulado de corrente de serviço por condutor 0,9 W
Circuito de corrente de comando/ ativação:
Tipo de tensão da tensão de alimentação de comando CC
Tensão de alimentação de comando com DC
● Valor estipulado 24 V
Factor da área de trabalho tensão de comando valor de medição da bobina magnética com DC 0,8 ... 1,1
Potência de arranque da bobina magnética com DC 5,4 W
Potência de manutenção da bobina magnética com DC 5,4 W
Circuto de corrente secundário:
Número de contactos de abertura
● para contactos auxiliares
— ligação instantânea 0
Número de contactos de fecho
● para contactos auxiliares
— ligação instantânea 0
Corrente de funcionamento a AC-12 máximo 10 A
● Corrente de funcionamento a AC-15 a 230 V Valor estipulado 6 A
● Corrente de funcionamento a AC-15 com 400 V Valor estipulado 3 A
Corrente de funcionamento com DC-12
● a 60 V Valor estipulado 6 A
● com 110 V Valor estipulado 3 A
● com 220 V Valor estipulado 1 A
Corrente de funcionamento com DC-13
● com 24 V Valor estipulado 10 A
● a 60 V Valor estipulado 2 A
● com 110 V Valor estipulado 1 A
● com 220 V Valor estipulado 0,3 A
Confiabilidade dos contactos dos contactos auxiliares uma falha na conexão por 100 milhões (17 V, 1 mA)
Protecção contra curto-circuito
Versão do cartucho de fusíveis
● para protecção contra curto-circuito do circuito principal
— no tipo de atribuição 1 necessário fusível gL/gG: 63 A
— no tipo de atribuição 2 necessário fusível gL/gG: 25 A
● para protecção contra curto-circuito do interruptor auxiliar necessário fusível gL/gG: 10 A
Montagem/ Fixação/ Dimensões:
Tipo de fixação fixação de parafusos e trinquete em carris 35 mm de acordo com a DIN EN 50022
● Montagem em série Sim
Altura 85 mm
Largura 61 mm
Profundidade 101 mm
distância a cumprir
● a peças com ligação à terra
— para os lados 6 mm
Conexões/terminais:
Execução da ligação eléctrica
● para circuito principal ligação aparafusada
● para circuito de corrente auxiliar e de controlo ligação aparafusada
Tipo de secções transversais dos condutores conectáveis
● para contactos principais
— unifilar 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), máx. 2x 10 mm²
— unifilar ou fios múltiplos 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), max. 2x 10 mm²
— de fio fino com tratamento de terminal de fio 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
● nos cabos AWG para contactos principais 2x (20 ... 16), 2x (18 ... 14), 1x 12
Tipo de secções transversais dos condutores conectáveis
● para contactos auxiliares
— unifilar 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), máx. 2x (0,75 ... 4 mm²)
— de fio fino com tratamento de terminal de fio 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● nos cabos AWG para contactos auxiliares 2x (20 ... 16), 2x (18 ... 14), 1x 12
