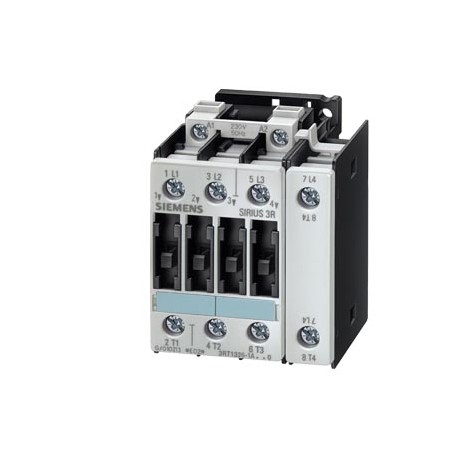

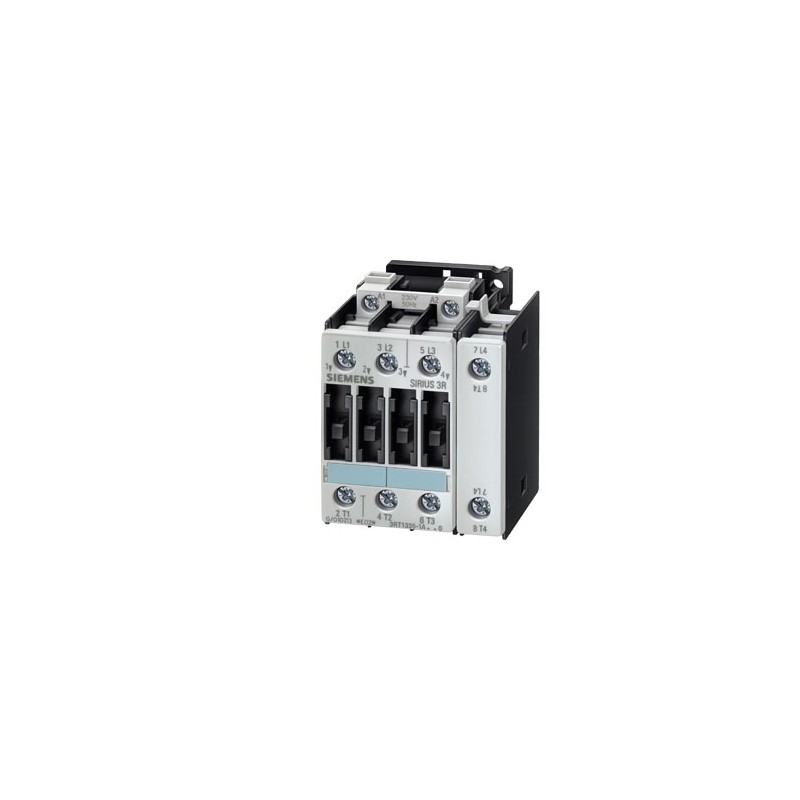

3RT1325-1BB40 SIEMENS SCHUETZ, AC-1, 35A, DC 24V, 4POLIG, BGR. S0, SCHRAUBANSCHLUSS Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3RT1325-1BB40 SIEMENS SCHUETZ, AC-1, 35A, DC 24V, 4POLIG, BGR. S0, SCHRAUBANSCHLUSS

3RT1325-1BB40

SIEMENS

Schütz, AC-1, 35 A, DC 24 V 4-polig, Baugröße S0 Schraubanschluss !!! Auslaufprodukt !!! Nachfolger ist SIRIUS 3RT2 Präferierte Nachfolgertype ist >>3RT2325-1BB40<<

Mehr Infos


KONTROLLE UND SCHÜTZE > Leistungsschütze zum Schalten von Motoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet.

Gehen Sie zum alternativen Produkt: 3RT2325-1BB40 3RT2325-1BB40

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Produkt-Markenname SIRIUS
Produkt-Bezeichnung Leistungsschütz
Allgemeine technische Daten:
Baugröße des Schützes S0
Verschmutzungsgrad 3
Schutzart IP
● frontseitig IP20
● der Anschlussklemme IP20
mechanische Lebensdauer (Schaltspiele)
● des Schützes typisch 10 000 000
● des Schützes mit aufgesetztem elektronikgerechtem Hilfsschalterblock typisch 5 000 000
● des Schützes mit aufgesetztem Hilfsschalterblock typisch 10 000 000
Umgebungsbedingungen:
Aufstellungshöhe bei Höhe über NN maximal 2 000 m
Umgebungstemperatur
● während Betrieb -25 ... +60 °C
Hauptstromkreis:
Anzahl der Schließer für Hauptkontakte 4
Anzahl der Öffner für Hauptkontakte 0
Betriebsstrom
● bei AC-1 bei 400 V
— bei Umgebungstemperatur 40 °C Bemessungswert 35 A
● bei AC-1
— bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert 35 A
— bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert 30 A
● bei AC-3
— bei 400 V Bemessungswert 17 A
Betriebsstrom
● bei 1 Strombahn bei DC-1
— bei 24 V Bemessungswert 35 A
— bei 110 V Bemessungswert 4,5 A
● bei 2 Strombahnen in Reihe bei DC-1
— bei 24 V Bemessungswert 35 A
— bei 110 V Bemessungswert 35 A
● bei 3 Strombahnen in Reihe bei DC-1
— bei 24 V Bemessungswert 35 A
— bei 110 V Bemessungswert 35 A
Betriebsstrom
● bei 1 Strombahn bei DC-3 bei DC-5
— bei 24 V Bemessungswert 20 A
— bei 110 V Bemessungswert 2,5 A
● bei 2 Strombahnen in Reihe bei DC-3 bei DC-5
— bei 110 V Bemessungswert 15 A
— bei 24 V Bemessungswert 35 A
● bei 3 Strombahnen in Reihe bei DC-3 bei DC-5
— bei 110 V Bemessungswert 35 A
— bei 24 V Bemessungswert 35 A
Betriebsleistung
● bei AC-1
— bei 400 V Bemessungswert 22 kW
● bei AC-2 bei 400 V Bemessungswert 7,5 kW
● bei AC-3
— bei 400 V Bemessungswert 7,5 kW
Verlustleistung [W] bei AC-3 bei 400 V bei Bemessungswert Betriebsstrom je Leiter 0,9 W
Steuerstromkreis/ Ansteuerung:
Spannungsart der Steuerspeisespannung DC
Steuerspeisespannung bei DC
● Bemessungswert 24 V
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC 0,8 ... 1,1
Anzugsleistung der Magnetspule bei DC 5,4 W
Halteleistung der Magnetspule bei DC 5,4 W
Hilfsstromkreis:
Anzahl der Öffner
● für Hilfskontakte
— unverzögert schaltend 0
Anzahl der Schließer
● für Hilfskontakte
— unverzögert schaltend 0
Betriebsstrom bei AC-12 maximal 10 A
Betriebsstrom bei AC-15
● bei 230 V Bemessungswert 6 A
● bei 400 V Bemessungswert 3 A
Betriebsstrom bei DC-12
● bei 60 V Bemessungswert 6 A
● bei 110 V Bemessungswert 3 A
● bei 220 V Bemessungswert 1 A
Betriebsstrom bei DC-13
● bei 24 V Bemessungswert 10 A
● bei 60 V Bemessungswert 2 A
● bei 110 V Bemessungswert 1 A
● bei 220 V Bemessungswert 0,3 A
Kontaktzuverlässigkeit der Hilfskontakte Eine Fehlschaltung pro 100 Mio. (17 V, 1 mA)
Kurzschluss-Schutz
Ausführung des Sicherungseinsatzes
● für Kurzschlussschutz des Hauptstromkreises
— bei Zuordnungsart 1 erforderlich Sicherung gL/gG: 63 A
— bei Zuordnungsart 2 erforderlich Sicherung gL/gG: 25 A
● für Kurzschlussschutz des Hilfsschalters erforderlich Sicherung gL/gG: 10 A
Einbau/ Befestigung/ Abmessungen:
Befestigungsart Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 50022
● Reiheneinbau Ja
Höhe 85 mm
Breite 61 mm
Tiefe 101 mm
einzuhaltender Abstand
● zu geerdeten Teilen
— seitwärts 6 mm
Anschlüsse/Klemmen:
Ausführung des elektrischen Anschlusses
● für Hauptstromkreis Schraubanschluss
● für Hilfs- und Steuerstromkreis Schraubanschluss
Art der anschließbaren Leiterquerschnitte
● für Hauptkontakte
— eindrähtig 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), max. 2x 10 mm²
— eindrähtig oder mehrdrähtig 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), max. 2x 10 mm²
— feindrähtig mit Aderendbearbeitung 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
● bei AWG-Leitungen für Hauptkontakte 2x (20 ... 16), 2x (18 ... 14), 1x 12
Art der anschließbaren Leiterquerschnitte
● für Hilfskontakte
— eindrähtig 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²)
— feindrähtig mit Aderendbearbeitung 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● bei AWG-Leitungen für Hilfskontakte 2x (20 ... 16), 2x (18 ... 14), 1x 12
