> PHOENIX_CONTACT>Trabtech (TT)>TTC-6-TVSD-C-24DC-PT-I 2906848 PHOENIX CONTACT Multa de proteção contra surtos integrado com indicador de st..
Produto anterior Próximo produto

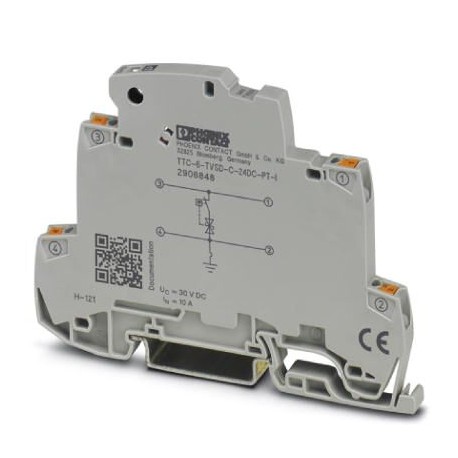

TTC-6-TVSD-C-24DC-PT-I 2906848 PHOENIX CONTACT Multa de proteção contra surtos integrado com indicador de st.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

TTC-6-TVSD-C-24DC-PT-I 2906848 PHOENIX CONTACT Multa de proteção contra surtos integrado com indicador de st..

TTC-6-TVSD-C-24DC-PT-I

2906848

PHOENIX_CONTACT

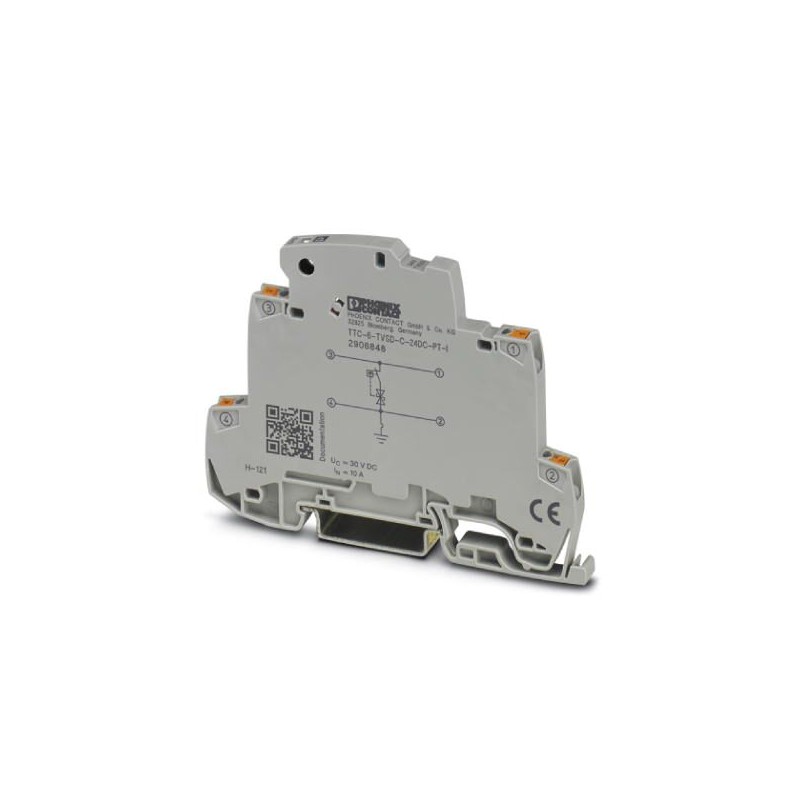

Multa de proteção contra surtos integrado com indicador de status para um fio de sinal aterrada com potencial de referência.

Fine surge protection with integrated status indicator for a signal wire with grounded reference potential.

Mais detalhes


Trabtech (TT)

* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $25.72
Preço unitário: $25.72

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda2906848
Quantidade de embalagem1 UNID
Página de catálogoPágina 148 (C-4-2019)
GTIN (EAN)4055626137049
Peso por unidade (exclusive embalagem)22,700 g
Número do imposto alfandegário85363010
País de origemDE (Alemanha)

Desenhos

Diagram

Diagram

Dimensional drawing

Dimensional drawing

Circuit diagram

Circuit diagram

Voltar para cima

Dimensions

Height92 mm
Width6.2 mm
Depth69.5 mm (incl. DIN rail 7.5 mm)
Voltar para cima

Ambient conditions

Ambient temperature (operation)-40 °C ... 85 °C
Ambient temperature (storage/transport)-40 °C ... 85 °C
Permissible humidity (operation)5 % ... 95 %
Altitude≤ 4000 m (amsl (above mean sea level))
Degree of protectionIP20 (with end cover)
Voltar para cima

General

Housing materialPBT
Flammability rating according to UL 94V-0
Colortraffic grey A RAL 7042
Mounting typeDIN rail: 35 mm
TypeDIN rail module, one-piece
Direction of actionLine-Earth Ground
Voltar para cima

Protective circuit

IEC test classificationC3
Nominal voltage UN24 V DC
Maximum continuous voltage UC30 V DC
21 V AC
Rated current10 A (60 °C)
Operating effective current ICat UC≤ 5 µA
Residual current IPE≤ 5 µA
Nominal discharge current In(8/20) µs (line-earth)150 A
Voltage protection level Up(line-earth)≤ 50 V (C3 - 25 A)
≤ 50 V (C3 - 30 A)
Response time tA(line-earth)≤ 1 ns
Input attenuation aE, asym.typ. 0.3 dB (≤ 520 kHz / 150 Ω)
Cut-off frequency fg (3 dB), asym. (PE) in 150 Ohm systemtyp. 1.7 MHz
Capacity (line-earth)1.5 nF
Resistance per path≤ 100 mΩ
Surge protection fault messageoptical
Impulse durability (line-earth)C3 - 30 A
Voltar para cima

Connection data

Connection methodPush-in connection
Stripping length8 mm
Conductor cross section flexible0.2 mm² ... 2.5 mm²
Conductor cross section solid0.2 mm² ... 4 mm²
Conductor cross section AWG24 ... 12
Voltar para cima

Standards and Regulations

Standards/specificationsIEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012
EN 61643-21 2001 + A1:2009 + A2:2013
Voltar para cima

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEnvironmentally Friendly Use Period = 50
For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Voltar para cima

Classificações

eCl@ss

eCl@ss 4.027140201
eCl@ss 4.127130801
eCl@ss 5.027130801
eCl@ss 5.127130801
eCl@ss 6.027130800
eCl@ss 7.027130807
eCl@ss 8.027130807
eCl@ss 9.027130807
Voltar para cima

ETIM

ETIM 2.0EC000943
ETIM 3.0EC000943
ETIM 4.0EC000943
ETIM 5.0EC000943
ETIM 6.0EC000943
ETIM 7.0EC000943
Voltar para cima

UNSPSC

UNSPSC 6.0130212010
UNSPSC 7.090139121610
UNSPSC 1139121610
UNSPSC 12.0139121610
UNSPSC 13.239121620
UNSPSC 18.039121620
UNSPSC 19.039121620
UNSPSC 20.039121620
UNSPSC 21.039121620
Voltar para cima

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PROTECTION EN.pdf 27 Mbytes
