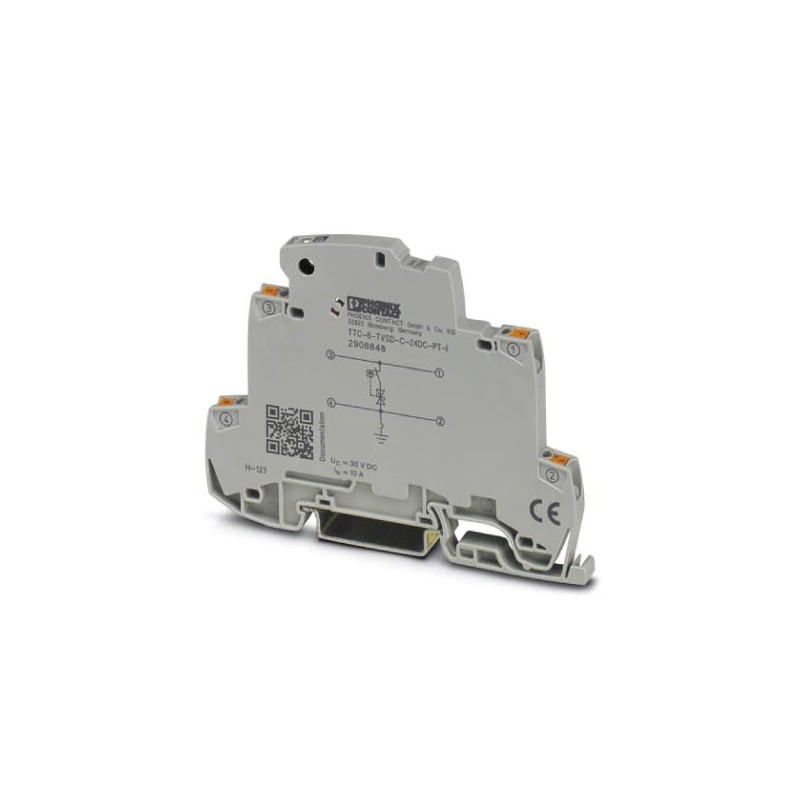

TTC-6-TVSD-C-24DC-PT-I
2906848
PHOENIX_CONTACT
1
Protection antisurtension précise avec indicateur d'état intégré pour un fil de signal avec potentiel de référence relié à la terre.
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2906848 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 148 (C-4-2019) |
GTIN | 4055626137049 |
Poids par pièce (hors emballage) | 0,023 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -40 °C ... 85 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Humidité de l'air admissible (service) | 5 % ... 95 % |
Altitude | ≤ 4000 m (amsl (au-dessus du niveau de la mer)) |
Indice de protection | IP20 (avec flasque d'extrémité) |
Matériau du boîtier | PBT |
---|---|
Classe d'inflammabilité selon UL 94 | V-0 |
Coloris | gris signalisation A RAL 7042 |
Type de montage | Profilé : 35 mm |
Type | Module pour profilés monobloc |
Sens de l'action | Line-Earth Ground |
Classe d'essai CEI | C3 |
---|---|
Tension nominale UN | 24 V DC |
Tension permanente maximale UC | 30 V DC |
21 V AC | |
Courant de référence | 10 A (60 °C) |
Courant utile de service ICpour UC | ≤ 5 µA |
Courant résidual IPE | ≤ 5 µA |
Courant nominal de décharge In(8/20)µs (fil-terre) | 150 A |
Niveau de protection Up(fil-terre) | ≤ 50 V (C3 - 25 A) |
≤ 50 V (C3 - 30 A) | |
Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
Perte d'insertion aE, asym. | typ. 0,3 dB (≤ 520 kHz / 150 Ω) |
Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ohm | typ. 1,7 MHz |
Capacité (fil-terre) | 1,5 nF |
Résistance par circuit | ≤ 100 mΩ |
Message protection antisurtension défectueuse | optique |
Résistance aux courants de choc (fil-terre) | C3 - 30 A |
Type de raccordement | Raccordement Push-in |
---|---|
Longueur à dénuder | 8 mm |
Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
Section de conducteur rigide | 0,2 mm² ... 4 mm² |
Section conduct. AWG | 24 ... 12 |
Normes/prescriptions | CEI 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiée + A2:2012 |
---|---|
EN 61643-21 2001 + A1:2009 + A2:2013 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130801 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
ETIM 2.0 | EC000943 |
---|---|
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
UNSPSC 6.01 | 30212010 |
---|---|
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
UNSPSC 18.0 | 39121620 |
UNSPSC 19.0 | 39121620 |
UNSPSC 20.0 | 39121620 |
UNSPSC 21.0 | 39121620 |
