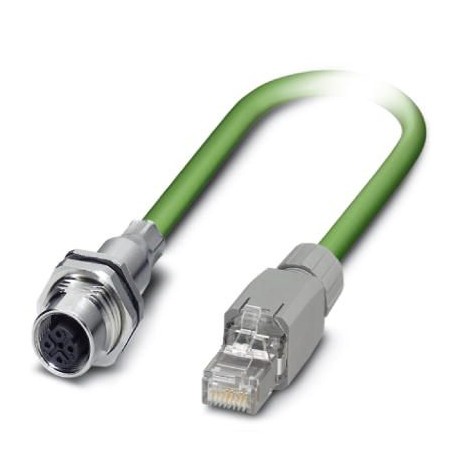

VS-M12FSBPS-IP20-93B/0,5 1404367 PHOENIX CONTACT Linha
VS-M12FSBPS-IP20-93B/0,5
1404367
PHOENIX_CONTACT
Linha

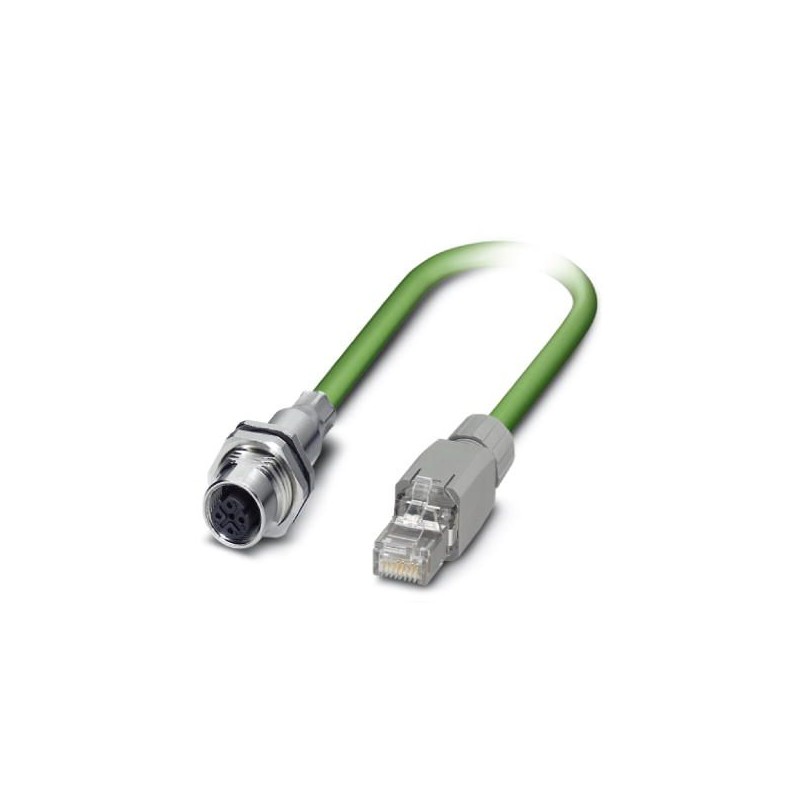

Cabo pronto para uso PROFINET, tipo B, CAT5e, blindado, estrela quádrupla, flexível AWG 22 (7 fios), RAL 6018 (verde amarelo), passagem M12, 4 polos, codificação D, para conector RJ45, comprimento: 0,5 m
Conectores > Condutor circular, de montagem (com fios)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1404367 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4046356692366 |
| Peso por unidade (exclusive embalagem) | 69,100 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Cabo, disposição fixa) |
| -5 °C ... 50 °C (Cabo, disposição móvel) | |
| Conector/suporte |
Dados Gerais
| Nota | Este produto está conforme com as especificações da Diretriz PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Chapter 10.1 Cord Sets for Balanced Cabling |
|---|---|
| Tensão nominal | 50 V |
| Número de pólos | 4 |
| Categoria de sobretensão | I |
| Grau de impurezas | 1 |
| Descrição alternativa e breve do artigo | Cabo PROFINET |
| Tipo de travamento | Locking clips |
| Tensão de teste (III / 2) | 50 V |
| Tensão nominal (III/3) | 50 V |
| Material caixa | CuZn/PA |
Linha
| Tipo de cabo | PVC flexível PROFINET CAT5 |
|---|---|
| Tipo de cabo (código) | 93B |
| Estilo UL AWM | 21694 |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Instalação do cabo | 1x4xAWG22/7; SF/TQ |
| Bitola do condutor | 4x 0,34 mm² |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 7x 0,25 mm |
| Diâmetro de condutor inclusive isolação | 1,55 mm |
| Cores de condutor | branco, amarelo, azul, laranja |
| Trançado total | Quadrante em estrela |
| Blindagem | Folha revestida de alumínio, rede de condutores de cobre galvanizados |
| Cobertura visual da blindagem | 85 % |
| Revestimento externo, cor | verde RAL 6018 |
| Espessura da parede Revestimento exterior | ca. 0,9 mm |
| Diâmetro externo do cabo D | 6,5 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 3 x D |
| Raio de flexão mínimo, de posição flexível | 7 x D |
| Peso do cabo | 67 kg/km |
| Revestimento externo, material | PVC |
| Material do revestimento interno | PVC |
| Material isolante do condutor | PE |
| Material de condutor | Cabos de Cu galvanizados |
| Resistência de isolação | ≥ 500 MΩ*km |
| Resistência de circuito | ≤ 120,00 Ω/km |
| Impedância característica | 100 Ω ±15 Ω (com 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 80 dB (com 1 MHz) |
| 76 dB (com 4 MHz) | |
| 70 dB (com 10 MHz) | |
| 65 dB (com 16 MHz) | |
| 63 dB (com 20 MHz) | |
| 60 dB (com 31,25 MHz) | |
| 55 dB (com 62,5 MHz) | |
| 50 dB (com 100 MHz) | |
| Atenuação | 2,1 dB (com 1 MHz) |
| 4 dB (com 4 MHz) | |
| 6,3 dB (com 10 MHz) | |
| 8 dB (com 16 MHz) | |
| 9 dB (com 20 MHz) | |
| 11,4 dB (com 31,25 MHz) | |
| 16,5 dB (com 62,5 MHz) | |
| 21,3 dB (com 100 MHz) | |
| Velocidade de sinal | 0,66 c |
| Tempo de processamento de sinal | 5,3 ns/m |
| Resistência de acoplamento | ≤ 20,00 mΩ/m (com 10 MHz) |
| Tensão nominal da linha | 600 V |
| Tensão de teste condutor/condutor | 2000 V (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 2000 V (50 Hz, 1 min) |
| Anti-inflamabilidade | conforme UL 1685 (CSA FT 4) |
| Resistência ao óleo | resistência ao óleo condicionada |
| Outras resistências | resistente a UV conforme UL 1581, seção 1200 |
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Cabo, disposição fixa) |
| -40 °C ... 70 °C (Cabo, disposição móvel) | |
| Temperatura ambiente (instalação) | -20 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027060300eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | Outro |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | M12 |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Direito |
| Comprimento do cabo (EF000536) | 0.5 m |
| Material do revestimento do cabo (EF004136) | Cloreto de polivinil (PVC) |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | Outro |
