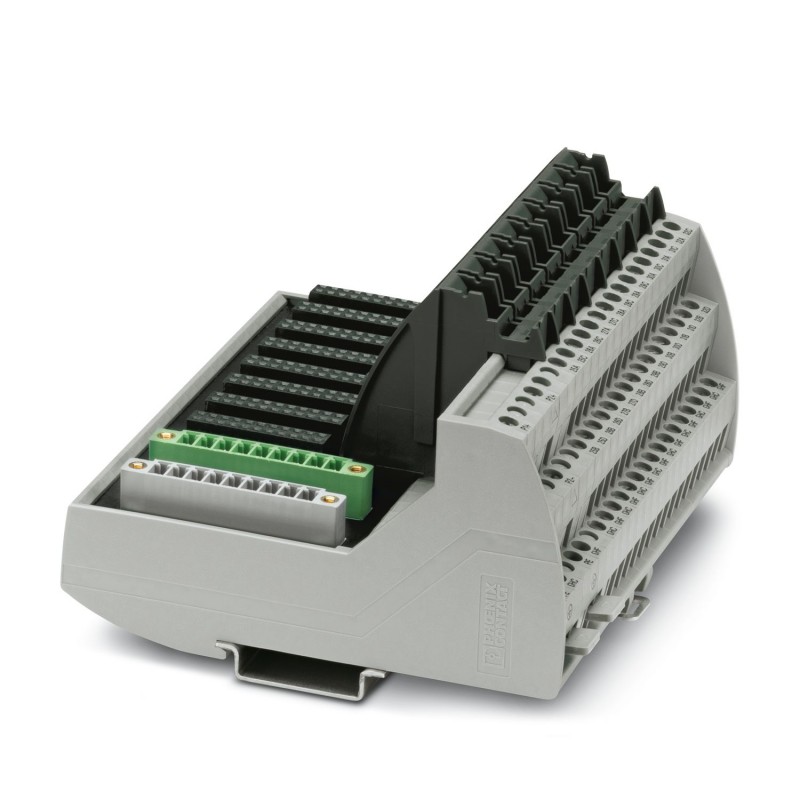

VIP/S/MC/BASE 25-32/L/C/EX 2907210 PHOENIX CONTACT Módulo de base Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

VIP/S/MC/BASE 25-32/L/C/EX 2907210 PHOENIX CONTACT Módulo de base

VIP/S/MC/BASE 25-32/L/C/EX

2907210

PHOENIX_CONTACT

Produto sob demanda, sem reembolso.

Módulo de base

Elemento de base de E/S VIP de 8 canais para uso universal. Todas as conexões como tecnologia de conexão a parafuso. Com o conector COMBICON, compatível com a série Honeywell C300 RUSIO. Rotulagem para os canais 25-32 e pintura.

8-channel VIP I/O marshalling base element for universal use. All connections as screw connection technology. With the COMBICON connector, compatible with the Honeywell C300 and RUSIO series. Marking for channels 25–32 and painting.

Mais detalhes


Controladores industriais (PLC) > Módulo de transferência

Interface

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $358.80
Preço unitário: $358.80
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Related products

▲

Best sellers

▲

Mais informação

▲


Dados técnicos
Product properties
Product typeModule carrier
Product familyVIP I/O-Marshalling
No. of channels8
Data management status
Article revision10
Electrical properties
Max. operating voltage Umax30 V DC (P2 and field terminals)
230 V AC (P2 and field terminals)
30 V DC (P1 terminals)
30 V (X30 and X31 connectors)
Max. permissible current15 A (P1 or P2 terminals)
Max. permissible total current15 A (per module)
Max. current carrying capacity per branch3 A (field signal)
1 A (control contacts)
Connection data
Field level
Connection in acc. with standardIEC / EN
Connection methodScrew connection
Stripping length8 mm
Screw threadM 3
Conductor cross section rigid0.2 mm² ... 4 mm²
Conductor cross section flexible0.2 mm² ... 2.5 mm²
Conductor cross section AWG24 ... 12
Tightening torque0.5 Nm ... 0.6 Nm
Controller level
Connection methodPluggable screw connection
Number of connections2
Number of positions9
Ex data
Safety data
Input voltage Ui30 V (per channel)
Input current Ii1 A (per channel)
Inductance Li0 mH
Capacitance Ci0 µF
Signaling
Status displayno
Status display presentNo
Dimensions
Item dimensions
Width118.1 mm
Height102.7 mm
Depth72.2 mm
Material specifications
Colorgray (RAL 7042)
Environmental and real-life conditions
Ambient conditions
Degree of protectionIP20
Ambient temperature (operation)-40 °C ... 75 °C
Ambient temperature (storage/transport)-40 °C ... 75 °C
Permissible humidity (operation)0 % ... 95 % (non-condensing)
Approvals
ATEX
IdentificationEx II 3G
Ex nA ic IIC T4 Gc
Ex II 3G Ex nA ic IIC T4 Gc
Ex II 3(3)G Ex nA [ic] IIC T4 Gc
Ex II (3)D [Ex ic Dc] IIIC
CertificateSira 16ATEX4260X
IECEx
IdentificationEx nA IIC T4 Gc
Ex nA ic IIC T4 Gc
Ex nA [ic] IIC T4 Gc
[Ex ic Dc] IIIC
Ex nA [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
CertificateIECEx SIR 16.0088X
FM
IdentificationFM 3600
FM 3611
FM 3810
Class I, Zone 2, AEx nA ic IIC T4 Gc
AEx nA IIC T4 Gc
Nonincendive: Class I, Div. 2, Groups A, B, C, D T4
With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G
CSA, Canada
IdentificationEx nA ic IIC T4 Gc
Ex nA IIC T4 Gc
Nonincendive: Class I, Div. 2, Groups A, B, C, D T4
With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G
ANSI/ISA
IdentificationANSI/ISA 60079-0
ANSI/ISA 60079-11
ANSI/ISA 60079-15
ANSI/IEC
IdentificationANSI/IEC 60529
Corrosive gas test
IdentificationISA S71.04.2013 G3 Harsh Group A
Ex data
ATEXSira 16ATEX4260X; Ex II 3G
Ex nA ic IIC T4 Gc; Ex II 3G Ex nA ic IIC T4 Gc
Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC
IECExIECEx SIR 16.0088X
Ex nA IIC T4 Gc; Ex nA ic IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Dc] IIIC
Ex nA [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC
FM approvalClass I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc
Nonincendive: Class I, Div. 2, Groups A, B, C, D T4
With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G
Standards and regulations
Standards/regulationsIEC 60664
DIN EN 50178
Mounting
Mounting typeDIN rail mounting
Mounting positionAs desired on 35 mm DIN rail in acc. with EN 60715

ETIM for 2907210 PLC´s (EC002780)
Característica Valor
Tipo de conexão elétrica, do lado do campo (EF005525) Ligação com parafuso
Número de polos (EF001391) 9
Corrente nominal especificada (EF000227) 15 A
Profundidade (EF000049) 72.2 mm
Largura (EF000008) 118.1 mm
Altura (EF000040) 102.7 mm
Método de montagem (EF000003) Perfil DIN 35 mm

Datasheet - PDF

▲
