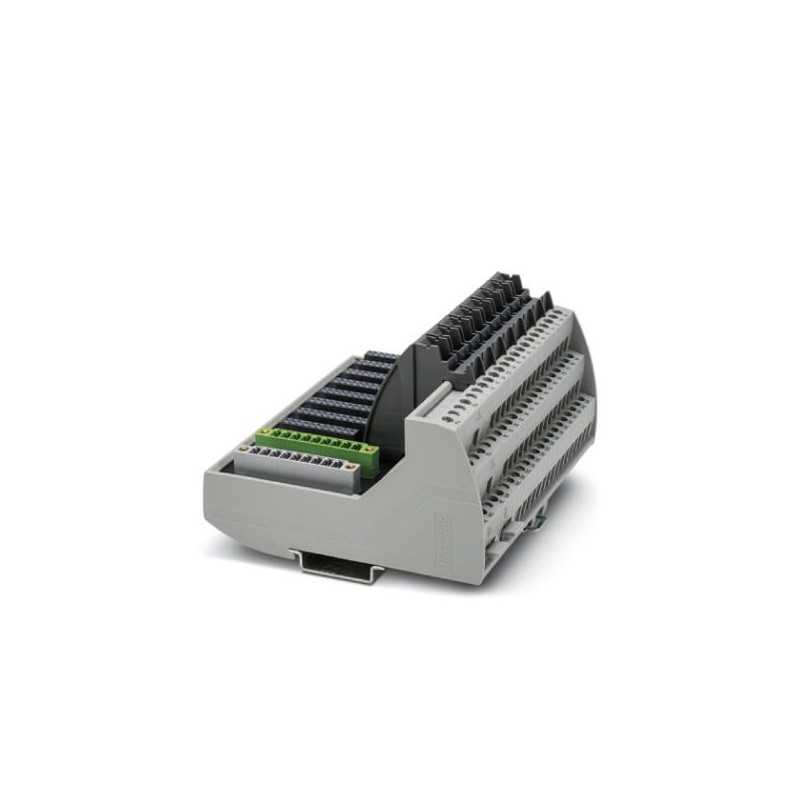

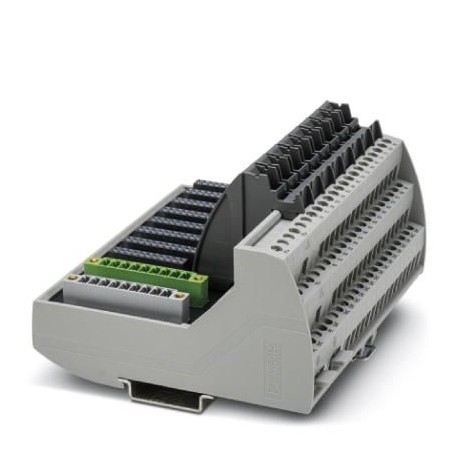

VIP/S/MC/BASE 1-8/L/EX 2906596 PHOENIX CONTACT Módulo de base
VIP/S/MC/BASE 1-8/L/EX
2906596
PHOENIX_CONTACT
Produto sob demanda, sem reembolso.
Módulo de base
Elemento de base de E/S VIP de 8 canais para uso universal. Todas as conexões como tecnologia de conexão a parafuso. Com o conector COMBICON, compatível com a série Honeywell C300 RUSIO. Rotulagem para os canais 1–8.
Controladores industriais (PLC) > Módulo de transferência
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2906596 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 553 (C-5-2017) |
| GTIN | 4055626184616 |
| Peso por unidade (exclusive embalagem) | 406,700 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | US (Estados Unidos) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 75 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 75 °C |
Geral
| Tensão operacional máxima Umáx | 30 V DC (Bornes P2 e bornes de campo) |
|---|---|
| Tensão operacional máxima | 30 V DC (Bornes P2 e bornes de campo) |
| 230 V AC (Bornes P2 e bornes de campo) | |
| 30 V DC (Bornes P1) | |
| 30 V (Conectores X30 e X31) | |
| Corrente máx. admissível (por derivação) | 3 A (Sinal de campo) |
| 1 A (Contatos de controle) | |
| Máx. corrente admissível | 15 A () |
| Máx. corrente de pico admissível | 15 A (por módulo) |
| Indicação de estado | Não |
| Posição de montagem | opcional sobre trilho de fixação 35-mm conforme EN 60715 |
| Grau de proteção | IP20 |
Dados de conexão Conexão 1
| Denominação conexão | Nível de campo |
|---|---|
| Conexão conforme norma | IEC / EN |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
Dados de conexão Conexão 2
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | Borne a parafuso plugável COMBICON |
| Número de conexões | 2 |
| Número de pólos | 9 |
Dados técnicos de segurança
| Tensão de entrada Ui | 30 V (por canal) |
|---|---|
| Corrente de entrada Ii | 1 A (por canal) |
| Indutância Li | 0 mH |
| Capacidade Ci | 0 µF |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| FM | Class I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G |
Normas e disposições
| Normas / Determinações | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Conformidade | ANSI/ISA 60079-0; 60079-11; 60079-15 |
| ANSI/IEC 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250313eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Tipo de conexão elétrica, do lado do campo (EF005525) | Ligação com parafuso |
| Número de polos (EF001391) | 9 |
| Corrente nominal especificada (EF000227) | 15 A |
| Profundidade (EF000049) | 72.2 mm |
| Largura (EF000008) | 118.1 mm |
| Altura (EF000040) | 102.7 mm |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
