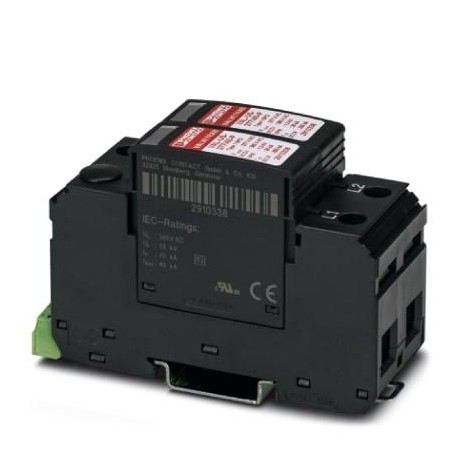

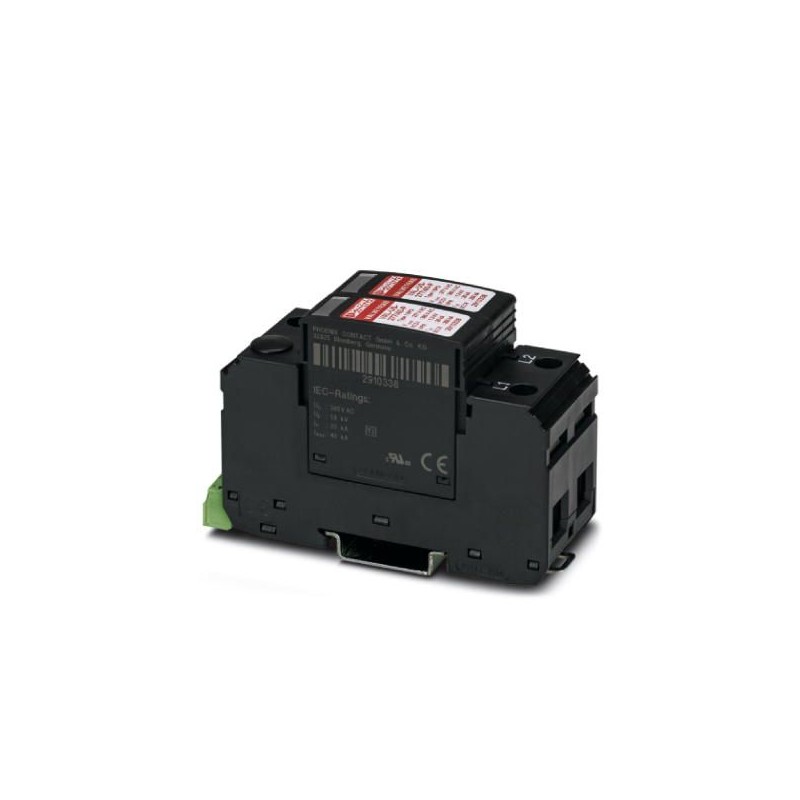

VAL-US-600D/30/2+0-FM 2910390 PHOENIX CONTACT Tipo 2 dispositivo de proteção contra surtos
VAL-US-600D/30/2+0-FM
2910390
PHOENIX_CONTACT
Tipo 2 dispositivo de proteção contra surtos
Dispositivo de proteção contra surtos de 2 canais com contato de indicação remota, para configurações delta-terra de vértice de 600 V AC.
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões novecentos e dez mil trezentos e noventa |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quatrocentos quarenta e cinco mil duzentos e setenta e quatro |
| Peso por Peça (excluindo embalagem) | 255.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e três mil, trinta |
| País de origem | EUA (Estados Unidos) |
Condições ambientais
| Grau de proteção | IP20 (somente quando todos os pontos terminais são usados) |
|---|---|
| Temperatura ambiente (operação) | -40 °C A 80 °C |
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Altitude | ≤ 2000 m (nn (acima do nível médio do mar)) |
| Admissível umidade (operação) | 5 % a 95 % |
| Choque (operação) | 25g (Meia-onda / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibração (operação) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Geral
| IEC teste de classificação | II |
|---|---|
| T2 | |
| PT tipo | T2 |
| IEC sistema de fornecimento de energia | TN-C |
| ELE | |
| Modo de protecção | L-PE |
| Tipo de montagem | Trilho DIN: 35 mm |
| Cor | jet preto RAL 9005 |
| Material da carcaça | PA 6.6 |
| PBT | |
| Grau de poluição | Dois |
| Distância entre o viver e aterrado peças | 8 mm |
| Classificação de inflamabilidade de acordo com UL 94 | V-0 |
| Tipo | Trilho DIN módulo de dois-seção, divisível |
| Número de posições | Dois |
| Proteção contra surtos de mensagem de falha | Óptica, indicador remoto de contato |
Descrições adicionais
| Nota | Informações adicionais para os sistemas informáticos utilizados para 2920256 |
|---|
Proteção de circuito
| Tensão Nominal UN | 554/960 V AC (TN-C) |
|---|---|
| 600 V AC (-) | |
| Frequência Nominal fN | 50 Hz (60 Hz) |
| Tensão contínua máxima UC | 750 V AC |
| Consumo de energia em Standby PC | ≤ 400 mVA |
| Nominal corrente de descarga eun(8/20) µs | 15 kA |
| Máxima corrente de descarga eumax.(8/20) µs | 30 kA |
| Corrente de curto-circuito classificação ISCCR | 25 kA |
| Proteção de tensão nível de Up | ≤ 2.9 kV |
| Residual tensão Ures | ≤ 2.9 kV (at In) |
| ≤ 2.7 kV (at 10 kA) | |
| ≤ 2,5 kV (5 kA) | |
| ≤ 2,3 kV (3 kA) | |
| TOV comportamento em UT | 1000 V AC (5 s / suportar o modo) |
| 1056 V AC (120 min / seguro modo de falha) | |
| Max. fusível de segurança com o ramo de fiação | 100 Um (gG) |
Indicador remoto/sinalização
| Função de comutação | PDT contato |
|---|---|
| Tensão de funcionamento | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corrente de funcionamento | 5 mA CA ... 1,5 A CA |
| 1 A DC | |
| Método de ligação | Plug-in/parafuso de conexão via COMBICON |
| Rosca de parafuso | M2 |
| Torque de aperto | 0.25 Nm |
| Comprimento de decapagem | 7 mm |
| Condutor de seção transversal flexível | De 0,14 mm2 ... 1,5 mm2 |
| Condutor de seção transversal do sólido | De 0,14 mm2 ... 1,5 mm2 |
| Condutor de seção transversal AWG | 28 16 ... |
Ligação de dados
| Método de ligação | Conexão a parafuso |
|---|---|
| Rosca de parafuso | M5 |
| Torque de aperto | 3 Nm (1,5 ... 16 mm2 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| Comprimento de decapagem | 16 mm |
| Condutor de seção transversal flexível | 1,5 mm2 25 mm2 ... |
| Condutor de seção transversal do sólido | 1,5 mm2 ... 35 mm2 |
| Condutor de seção transversal AWG | 15 2 ... |
| Método de ligação | Garfo-tipo de terminal do cabo |
| Condutor de seção transversal flexível | 1,5 mm2 16 mm2 ... |
Especificações do UL
| SPD Tipo de | Um |
|---|---|
| Máxima de operação contínua tensão MCOV (L-L) | 750 V AC |
| Máxima de operação contínua tensão MCOV (L-G) | 750 V AC |
| Nom. tensão | 600 V AC (3-fase de canto-aterrado Delta) |
| Modo de protecção | L-L |
| L-G | |
| Sistema de distribuição de energia | Delta |
| Frequência Nominal | 50/60 Hz |
| Tensão de classificação de proteção VPR (L-L) | 4000 V |
| Tensão de classificação de proteção VPR (L-G) | 2500 V |
| Nominal corrente de descarga eun | 20 kA |
| Máximo de Corrente por Fase | 30 kA |
| Corrente de curto-circuito nominal (SCCR) | 200 kA |
UL/indicador remoto de sinalização
| Tensão de funcionamento | 125 V AC |
|---|---|
| Corrente de funcionamento | 1 CA |
| Torque de aperto | 2 lbf-na. ... 4 lbf-na. |
| Condutor de seção transversal AWG | 30 14 ... |
Classificações
eCl@ss 6.0Vinte e sete milhões cento e trinta mil, oitocentoseCl@ss 7.0Vinte e sete milhões cento e trinta mil, oitocentos e cincoeCl@ss 8.0Vinte e sete milhões cento e trinta mil, oitocentos e cincoeCl@ss 9.0Vinte e sete milhões cento e trinta mil, oitocentos e cinco
| Característica | Valor |
|---|---|
| Esquema de ligação DC (EF009926) | Não |
| Esquema de ligação TI (EF009927) | Não |
| Esquema de ligação TN (EF009928) | Não |
| Esquema de ligação TN-C (EF009929) | Sim |
| Esquema de ligação TN-C-S (EF009933) | Não |
| Esquema de ligação TN-S (EF009930) | Não |
| Esquema de ligação TT (EF009931) | Não |
| Configuração de outro esquema de ligação (EF009932) | Não |
| Corrente de descarga nominal (8/20) (EF004214) | 15 kA |
| Corrente de choque de descarga máxima (8/20) (EF012274) | 30 kA |
| Tensão máxima contínua AC (EF004198) | 750 V |
| Nível de proteção L-N (EF004236) | 2.9 kV |
| Proteção de sobreintensidade máx. Ligação em paralelo (fusível) (EF015962) | 100 A |
| Resistência a curto-circuito (Isccr) (EF012627) | 25 kA |
| Fusível de backup integrado (EF008797) | Sim |
| Sem correntes de fuga (EF016002) | Não |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Tamanho do fusível (EF002566) | Outro |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 1.5 mm² |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 25 mm² |
| Com contato de sinalização remota (EF000422) | Sim |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Ensaio de categoria tipo 2 (EF004230) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
