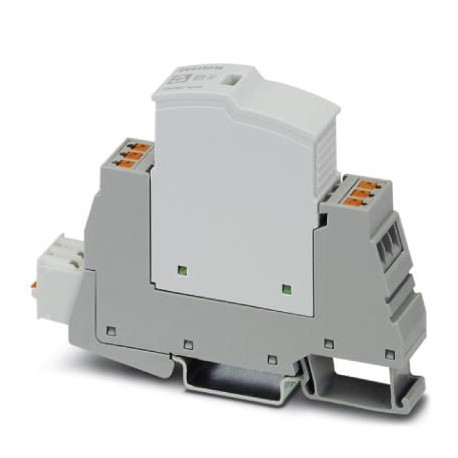

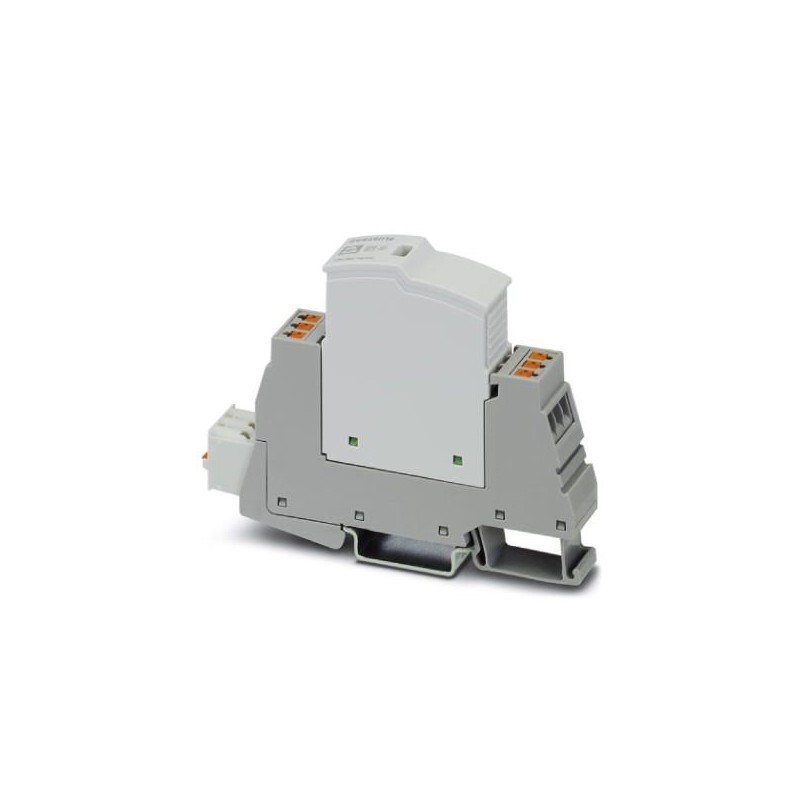

PLT-SEC-T3-60-FM-PT 2907926 PHOENIX CONTACT Tipo 3 dispositivo de proteção contra surtos
PLT-SEC-T3-60-FM-PT
2907926
PHOENIX_CONTACT
5
Tipo 3 dispositivo de proteção contra surtos
Proteção contra surtos tipo 3, composta por proteção plug-in e elemento base, com indicador de status integrado e indicação remota para redes de alimentação monofásicas. Tensão nominal: 60VAC / DC
Aterramento, proteção contra raios e sobretensões > Dispositivo de proteção contra sobretens. p/fonte de energia/alimentação
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões novecentos e sete mil novecentos e vinte seis |
|---|---|
| Embalagem da unidade | 5 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões duzentos e cinqüenta e sete mil seiscentos e vinte e quatro |
| Peso por Peça (excluindo embalagem) | 77.160 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e três mil, trinta |
| País de origem | DE (Alemanha) |
Dimensões
| Altura | 101 mm |
|---|---|
| Largura | 17.7 mm |
| Profundidade | 74,5 mm (incl. Trilho DIN 7,5 mm) |
| Distância Horizontal | 1 Div. |
Condições ambientais
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (operação) | -40 °C A 80 °C |
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Altitude | ≤ 2000 m (tensão de operação remota contato ≤ 250 V) |
| ≤ 6000 m (tensão de operação remota contato ≤ 150 V) | |
| Admissível umidade (operação) | 5 % a 95 % |
| Choque (operação) | 30g (Meia-onda / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibração (operação) | 5g (5 ... 500 Hz / 2,5 h / X, Y, Z) |
Geral
| PT tipo | T3 |
|---|---|
| IEC sistema de fornecimento de energia | TN-S |
| Número de portas | Um |
| Modo de protecção | L-N |
| L-PE | |
| N-PE | |
| Tipo de montagem | Trilho DIN: 35 mm |
| Cor | cinza claro RAL 7035 |
| o tráfego de UM cinza RAL 7042 | |
| Material da carcaça | PA 6.6-FR 20% GF |
| PA 6.6-PE | |
| Grau de poluição | Dois |
| Classificação de inflamabilidade de acordo com UL 94 | V-0 |
| Tipo | Trilho DIN módulo de dois-seção, divisível |
| Número de posições | Dois |
| Proteção contra surtos de mensagem de falha | Óptica, indicador remoto de contato |
Proteção de circuito
| Tensão Nominal UN | 60 V AC (TN-S) |
|---|---|
| Frequência Nominal fN | 50 Hz (60 Hz) |
| Tensão contínua máxima UC | 80 V AC |
| A corrente de carga nominal euL | 26 Um (a 30 °C) |
| Corrente Residual euPE | ≤ 5 µA |
| Nominal corrente de descarga eun(8/20) µs | 2 kA |
| Consumo de energia em Standby PC | ≤ 5.3 mVA (em UREF) |
| ≤ 8.4 mVA (em UC) | |
| Teste de referência de tensão UREF | 66 V AC |
| Combinação de onda UOC | 4 kV |
| Proteção de tensão nível de Up(L-N) | ≤ 0.48 kV |
| Proteção de tensão nível de Up(L-PE) | ≤ 0.8 kV |
| Proteção de tensão nível de Up(N-PE) | ≤ 0.8 kV |
| TOV comportamento em UT(L-N) | 120 V AC (120 min / suportar o modo) |
| TOV comportamento em UT(L-PE) | 120 V AC (120 min / suportar o modo) |
| Tempo de resposta tUm(L-N) | ≤ 25 ns |
| Tempo de resposta tUm(L-PE) | ≤ 100 ns |
| Tempo de resposta tUm(N-PE) | ≤ 100 ns |
| Corrente de curto-circuito classificação ISCCR | 10 kA CA |
| Max. fusível de segurança com o ramo de fiação | 32-A (gG / B / C) |
| Máximo fusível de segurança por meio de fiação | 25-A (gG / B / C) |
Dados técnicos adicionais
| Corrente de curto-circuito classificação ISCCR | 0.25 kA DC (sem fusível de segurança) |
|---|---|
| 5 kA DC (de 20 A gG / B fusível de segurança) | |
| Máxima corrente de descarga eumax.(8/20) µs | 4 kA |
| Tensão contínua máxima UC | 80 V DC |
| Modo de protecção | (CC+) - (CC-) |
| (CC+/CC-) - PE |
Indicador remoto/sinalização
| Função de comutação | PDT contato |
|---|---|
| Tensão de funcionamento | 250 V CA |
| 125 V DC (200 mA) | |
| Corrente de funcionamento | 0,5 A CA |
| 0,5 A DC (75 V DC) | |
| Método de ligação | Push-in de conexão |
| Condutor de seção transversal flexível | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal do sólido | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal AWG | 30 12 ... |
| Comprimento de decapagem | 10 mm |
Ligação de dados
| Método de ligação | Push-in de conexão |
|---|---|
| Condutor de seção transversal flexível | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal do sólido | 0,2 mm2 4 mm2 ... |
| Condutor de seção transversal AWG | 24 12 ... |
| Comprimento de decapagem | 10 mm |
Classificações
eCl@ss 6.0Vinte e sete milhões cento e trinta mil, oitocentoseCl@ss 7.0Vinte e sete milhões cento e trinta mil, oitocentos e seiseCl@ss 8.0Vinte e sete milhões cento e trinta mil, oitocentos e seiseCl@ss 9.0Vinte e sete milhões cento e trinta mil, oitocentos e seis
| Característica | Valor |
|---|---|
| Tensão máxima contínua AC (EF004198) | 80 V |
| Nível de proteção L-N (EF004236) | 0.48 kV |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 4 mm² |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 2.5 mm² |
| Com contato de sinalização remota (EF000422) | Sim |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Ensaio de categoria tipo 1 (EF004231) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
