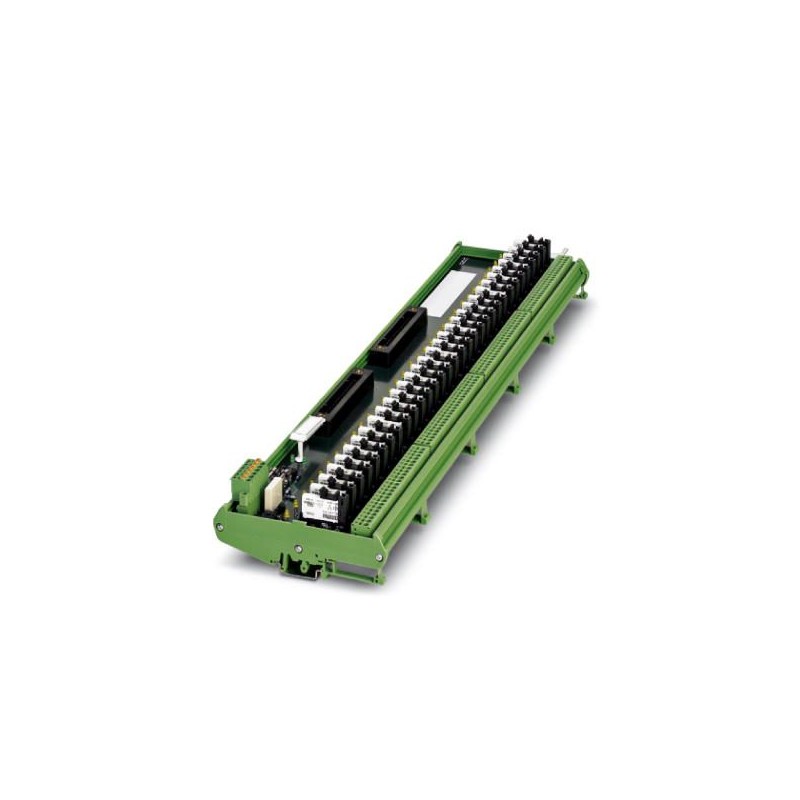

UM-2KS50/32RM/MR/21/SPT/CS 2968519 PHOENIX CONTACT Módulo ativo
UM-2KS50/32RM/MR/21/SPT/CS
2968519
PHOENIX_CONTACT
Módulo ativo
Módulo de relé de 32 canais para módulos de saída digital Yokogawa ADV 551 e ADV 561. Conexão de sistema redundante, conexão de mola no lado do campo. Relé plug-in com indicador de diagnóstico e status (LED) por canal.
Controladores industriais (PLC) > Módulo de transferência
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2968519 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356340625 |
| Peso por unidade (exclusive embalagem) | 422,000 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
Dados de entrada
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativo a UN | 0,9 ... 1,1 |
| Típica corrente de entrada com UN | 9 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 7 ms |
| Comando / componente de proteção | Diodo supressor |
| Diodo supressor | |
| Proteção | |
| Indicação de tensão operacional | LED verde |
| Indicação de estado/Canal | LED amarelo |
Dados de saída
| Versão do contato | 1 inversor |
|---|---|
| Material de contato | AgSnO |
| Tensão de comutação máxima | 250 V AC/DC |
| Tensão de comutação mínima | 12 V AC/DC |
| Corrente máx. em regime permanente | 4 A (vide curva derating) |
| Corrente de comutação mínima | 100 mA |
| Potência de desligamento (carga ôhmica) máxima | 96 W (com 24 V DC) |
| 20 W (com 48 V DC) | |
| 18 W (com 60 V DC) | |
| 23 W (com 110 V DC) | |
| 40 W (com 220 V DC) | |
| 1000 VA (com 250 V AC) |
Geral
| Número de canais | 32 |
|---|---|
| Vida útil mecânica | ca. 2x 107ciclos de manobras |
| Modo operacional | 100 % ED |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
Dados de conexão Conexão 1
| Denominação conexão | Nível de campo |
|---|---|
| Tipo de conexão | conexão à mola |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Dados de conexão Conexão 2
| Denominação conexão | Nível de controle |
|---|---|
| Tipo de conexão | Compatível com Yokogawa KS |
| Torque de aperto | 0,5 Nm |
| Número de conexões | 2 |
| Número de pólos | 50 |
| Nota | Cabo de sistema utilizável: Phoenix Contact YUC50, Yokogawa AKB331 |
Comando compatível
| Respectivo comando | YOKOGAWA CS3000 CentumVP |
|---|---|
| Respectiva placa E/S | ADV551 |
| ADV561 | |
| Respectivo comando | YOKOGAWA STARDOM |
| Respectiva placa E/S | NFDV551 |
| NFDV561 |
Normas e disposições
| Normas / Determinações | DIN EN 50178 |
|---|---|
| Tensão de teste | 4 kV (Isolamento básico entre os circuitos de corrente de contato de saída) |
| 6 kV (Isolamento seguro e reforço do isolamento entre o circuito de corrente de entrada e circuitos de corrente de contato de saída) | |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Tipo de conexão elétrica, do lado do campo (EF005525) | Conexão por terminal de mola |
| Número de polos (EF001391) | 50 |
| Tensão especificada de funcionamento (EF000228) | 24 V |
| Corrente nominal especificada (EF000227) | 0.009 A |
| Profundidade (EF000049) | 60 mm |
| Largura (EF000008) | 505.5 mm |
| Altura (EF000040) | 125.5 mm |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
