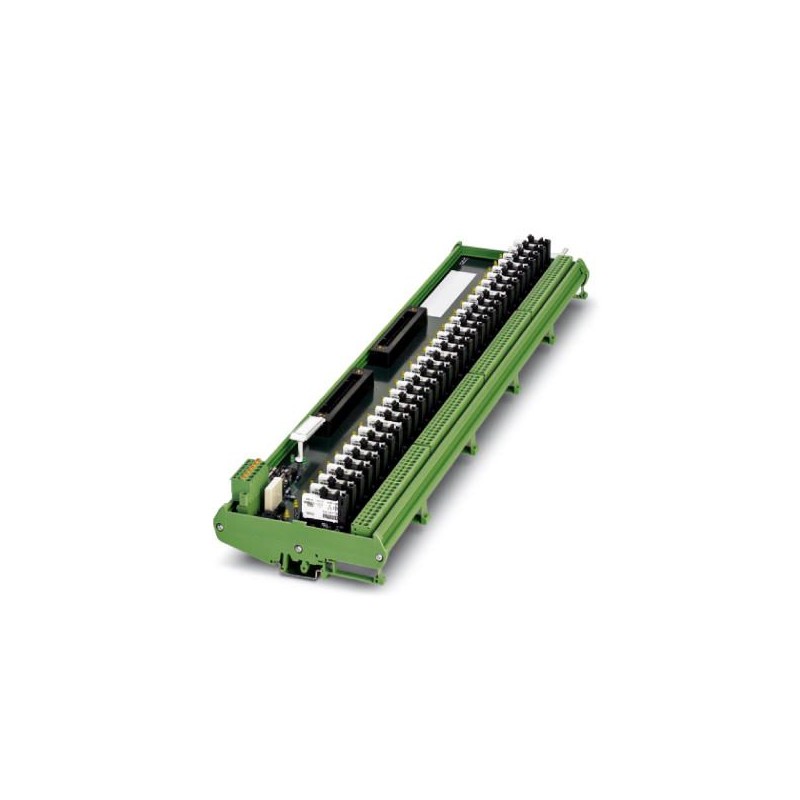

UM-2KS50/32RM/MR/21/SPT/CS 2968519 PHOENIX CONTACT Modulo attivo
UM-2KS50/32RM/MR/21/SPT/CS
2968519
PHOENIX_CONTACT
Modulo attivo
Modulo relè a 32 canali per moduli di uscita digitale Yokogawa ADV 551 e ADV 561. Collegamento del sistema ridondante, collegamento a molla sul lato del campo. Relè a innesto con indicatore di diagnostica e di stato (LED) per canale.
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2968519 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK21B4 - |
| GTIN | 4046356340625 |
| Peso per pezzo (confezione esclusa) | 422,000 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
| Corrente d'ingresso tipica con UN | 9 mA |
| Tempo di eccitazione tipica | 5 ms |
| Tempo di diseccitazione tipico | 7 ms |
| Circuito/componente di protezione | Diodo di smorzamento |
| Diodo di smorzamento | |
| Fusibile | |
| Indicazione tensione di esercizio | LED verde |
| Indicazione di stato/canale | LED giallo |
Dati d'uscita
| Esecuzione dei contatti | 1 di scambio |
|---|---|
| Materiale dei contatti | AgSnO |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 12 V AC/DC |
| Corrente di carico permanente | 4 A (vedere curva derating) |
| Min. corrente | 100 mA |
| Max. potenza commutabile (carico ohmico) | 96 W (con 24 V DC) |
| 20 W (con 48 V DC) | |
| 18 W (con 60 V DC) | |
| 23 W (con 110 V DC) | |
| 40 W (con 220 V DC) | |
| 1000 VA (con 250 V AC) |
Generalità
| Numero di canali | 32 |
|---|---|
| Durata meccanica | ca. 2x 107cicli di manovre |
| Funzionamento | 100 % ED |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di connessione connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Compatibile Yokogawa KS |
| Coppia di serraggio | 0,5 Nm |
| Numero collegamenti | 2 |
| N. poli | 50 |
| Nota | Cavo di sistema utilizzabile: Phoenix Contact YUC50, Yokogawa AKB331 |
Controllore supportato
| Relativo comando | YOKOGAWA CS3000 CentumVP |
|---|---|
| Relativa scheda I/O | ADV551 |
| ADV561 | |
| Relativo comando | YOKOGAWA STARDOM |
| Relativa scheda I/O | NFDV551 |
| NFDV561 |
Normative e prescrizioni
| Norme/Disposizioni | DIN EN 50178 |
|---|---|
| Tensione impulsiva di dimensionamento | 4 kV (Isolamento base fra circuiti contatti d'uscita) |
| 6 kV (Separazione sicura e isolamento rinforzato fra circuito d'ingresso e circuiti contatti d'uscita) | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a molla |
| numero di poli (EF001391) | 50 |
| tensione nominale (EF000228) | 24 V |
| corrente nominale (EF000227) | 0.009 A |
| profondità (EF000049) | 60 mm |
| larghezza (EF000008) | 505.5 mm |
| altezza (EF000040) | 125.5 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
