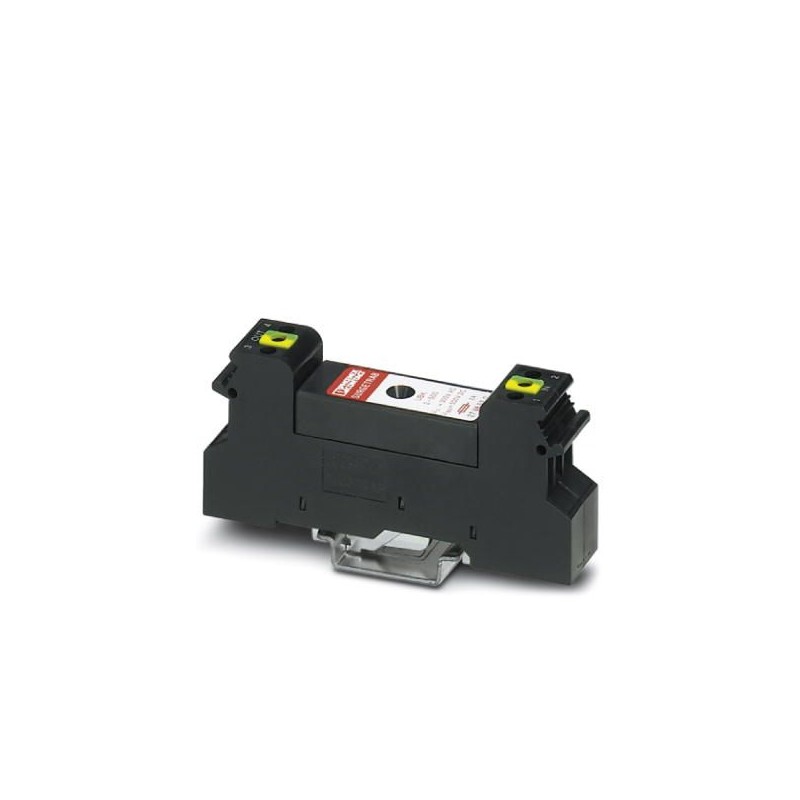

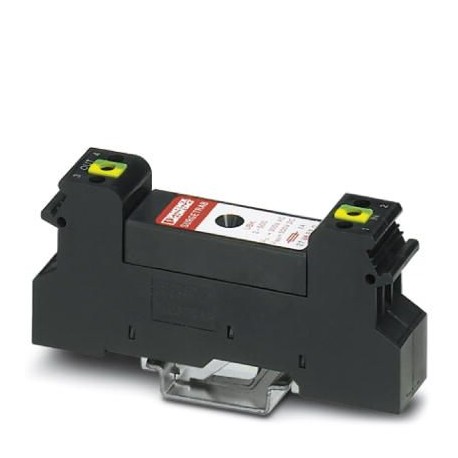

UBK 2-500 2798530 PHOENIX CONTACT Dispositivo de proteção contra surtos
UBK 2-500
2798530
PHOENIX_CONTACT
Dispositivo de proteção contra surtos
Módulo de montagem em trilho com proteção contra surtos suficiente para dois condutores de sinal. Pé de aterramento auto-contato para montagem em NS 32 ou NS 35/7,5, largura da caixa: 17,5 mm. Execução: 500 V AC
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para tecnologia da informação / MCR
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2798530 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Página de catálogo | Página 54 (TT-2002) |
| GTIN | 4017918073800 |
| Peso por unidade (exclusive embalagem) | 60,010 GRM |
| Número do imposto alfandegário | 85363010 |
| País de origem | GR (Grécia) |
Medidas
| Altura | 90 mm |
|---|---|
| Largura | 17,5 mm |
| Profundidade | 46 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 1 TE |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 mm (amsl (acima do nível do mar)) |
| Grau de proteção | IP20 |
Geral
| Material caixa | PA 6.6 |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V-2 |
| Cor | preto RAL 9005 |
| Normas para espaços de ar e de fuga | IEC 60664-1 |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Formato | Módulo sobre trilho inteiriço |
| Inversão de chave | Line-Earth Ground |
Circuito de proteção
| Tipo de proteção de acordo com IEC | C2 |
|---|---|
| D1 | |
| Tensão UN | 500 V AC |
| Máxima tensão contínua UC | 500 V AC |
| Corrente nominal | 2 A |
| Corrente efetiva ICcom UC | ≤ 1 µA |
| Corrente do condutor de proteção IPE | ≤ 1 µA |
| Corrente de pico nominal In(8/20)µs (condutor-condutor) | 10 kA |
| 10 kA | |
| Corrente de descarga de impulso Iimp(10/350) µs | 2,5 kA |
| Limitação de tensão de saída com 1 KV/µs (condutor-condutor) estático | ≤ 2,5 kV |
| ≤ 2,7 kV (4 kV (1,2/50)μs) | |
| Limitação de tensão de saída com 1 KV/µs (condutor-terra) estático | ≤ 1,5 kV |
| ≤ 1,7 kV (4 kV (1,2/50)μs) | |
| Nível de proteção Up(fio-fio) | 3,5 kV (C2 - 10 kV / 5 kA) |
| Nível de proteção Up(fio-terra) | 2,2 kV (C2 - 10 kV / 5 kA) |
| 2,3 kV (Iimp-2,5 kA) | |
| Tempo de resposta tA(condutor-condutor) | ≤ 100 ns |
| Tempo de resposta tA (condutor-terra) | ≤ 100 ns |
| Atenuação de inserção aE, sim. | típ. 0 dB (≤ 30 MHz / 50 Ω) |
| Frequência de corte fg (3dB), sim. no sistema de 50 Ohm | típ. 60 MHz |
| Capacidade (condutor-condutor) | típ. 7 pF |
| Sinalização de proteção contra surtos com defeito | nenhuma |
| Fusível de proteção requerido máximo | 2 A (gL) |
| Resistência a picos de corrente (fio-fio) | C2 - 10 kV/5 kA |
| Resistência a picos de corrente (fio-terra) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA | |
| Resistência de corrente alternada (fio-fio) | 10 A - 1 s |
| Resistência de corrente alternada (fio-terra) | 10 A - 1 s |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M3 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm |
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
| Bitola do condutor AWG | 24 ... 12 |
Classificações
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
| Característica | Valor |
|---|---|
| Tensão nominal DC (intervalo) (EF008799) | 500 V |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN .pdf | 27 Mbytes |
|
