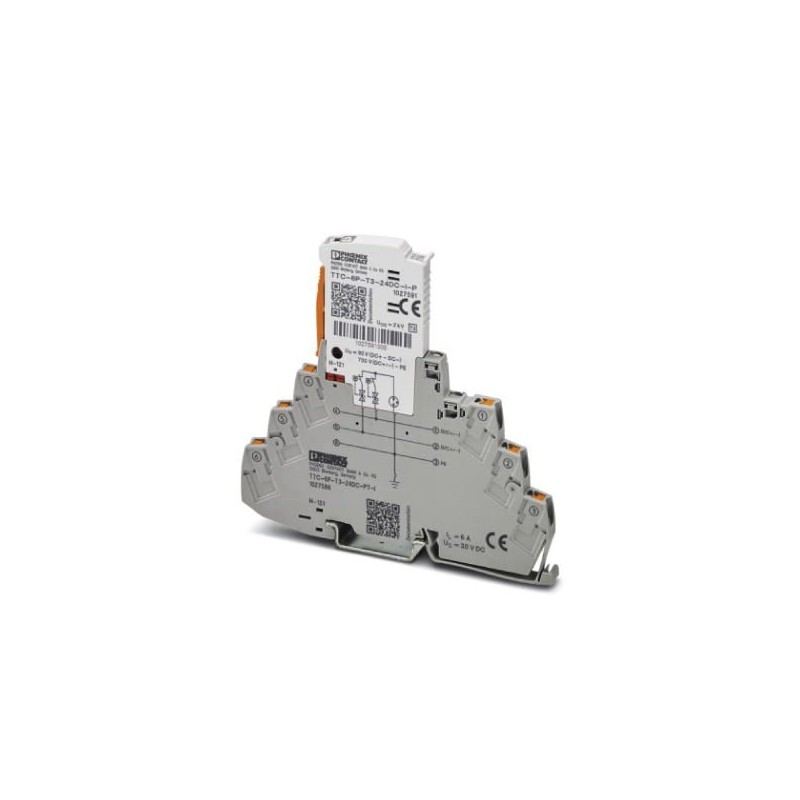

TTC-6P-T3-24DC-PT-I 1027586 PHOENIX CONTACT Tipo 3 dispositivo de proteção contra surtos
TTC-6P-T3-24DC-PT-I
1027586
PHOENIX_CONTACT
Tipo 3 dispositivo de proteção contra surtos
Proteção contra surtos tipo 3, composta por proteção plug-in e elemento base, com indicador de status integrado para fontes de alimentação de 24 VCC
Aterramento, proteção contra raios e sobretensões > Dispositivo de proteção contra sobretens. p/fonte de energia/alimentação
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, vinte e sete mil quinhentos oitenta e seis |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quinhentos e vinte dois mil trezentos e trinta e três |
| Peso por Peça (excluindo embalagem) | 32.620 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e três mil, trinta |
| País de origem | DE (Alemanha) |
Condições ambientais
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (operação) | -40 °C A 80 °C |
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Altitude | ≤ 6000 m (nn (acima do nível médio do mar)) |
| Admissível umidade (operação) | 5 % a 95 % |
| Choque (operação) | 30g (Meia-onda / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibração (operação) | 5g (10 ... 150 Hz/20 ciclos/eixo/X, Y, Z) |
Geral
| PT tipo | T3 |
|---|---|
| IEC sistema de fornecimento de energia | DC |
| Número de portas | Um |
| Modo de protecção | (CC+) - (CC-) |
| (CC+/CC-) - PE | |
| Tipo de montagem | Trilho DIN: TH 35 - 7,5 mm |
| Cor | o tráfego de UM cinza RAL 7042 |
| cinza claro RAL 7035 | |
| Material da carcaça | PBT |
| Grau de poluição | Dois |
| Classificação de inflamabilidade de acordo com UL 94 | V-0 |
| Tipo | Trilho DIN módulo de dois-seção, divisível |
| Número de posições | Dois |
| Proteção contra surtos de mensagem de falha | óptica |
Descrições adicionais
| Nota | CBM: |
|---|---|
| 2905743 CBM E4 24DC/0.5-10A NENHUM-R | |
| 2905744 CBM E8 24DC/0.5-10A NENHUM-R | |
| CBMC: | |
| 2906032 CBMC E4 24DC/1-10A NENHUM | |
| 2908716 CBMC E4 24DC/1-10A NÃO-C | |
| 2910411 CBMC E4 24DC/1-10A IOL | |
| PTCB: | |
| 2908262 PTCB E1 24DC/1-8A NENHUM | |
| CB E1: | |
| 2800907 CB E1 24DC/10A NÃO P | |
| 2800914 CB E1 24DC/10A-S R P | |
| 2800928 CB E1 24DC/10A S-C P | |
| 2905805 CB E1 24DC/10A SI-R P | |
| 2905812 CB E1 24DC/10A SI-C P |
Proteção de circuito
| Tensão Nominal UN | 24 V DC |
|---|---|
| Tensão contínua máxima UC | 30 V DC |
| A corrente de carga nominal euL | 6-A (30 °C) |
| Corrente Residual euPE | ≤ 5 µA |
| Nominal corrente de descarga eun(8/20) µs | 1 kA |
| Combinação de onda UOC | 2 kV (2 Ω) |
| 6 kV (12 Ω) | |
| Proteção de tensão nível de Up(CC+) - (CC-) | ≤ 0.09 kV (Uoc= 2 kV) |
| ≤ 0.2 kV (Uoc= 6 kV) | |
| Proteção de tensão nível de Up(CC+/CC-) - PE | ≤ 0,7 kV |
| ≤ 1 ns | |
| ≤ 100 ns | |
| Corrente de curto-circuito classificação ISCCR | 60 UM DC (sem fusível de segurança) |
| 220 DC | |
| Max. fusível de segurança com o ramo de fiação | 6-A (gG) |
| 10-A (veja a nota: CBM, CBMC, PTCB, CB E1) | |
| Máximo fusível de segurança por meio de fiação | 6-A (gG) |
Ligação de dados
| Método de ligação | Push-in de conexão |
|---|---|
| Condutor de seção transversal flexível | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal do sólido | 0,2 mm2 4 mm2 ... |
| Condutor de seção transversal AWG | 24 12 ... |
| Comprimento de decapagem | 8 mm |
Classificações
eCl@ss 6.0Vinte e sete milhões cento e trinta mil, oitocentoseCl@ss 7.0Vinte e sete milhões cento e trinta mil, oitocentos e seiseCl@ss 8.0Vinte e sete milhões cento e trinta mil, oitocentos e seiseCl@ss 9.0Vinte e sete milhões cento e trinta mil, oitocentos e seis
| Característica | Valor |
|---|---|
| Tensão máxima contínua AC (EF004198) | 30 V |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 4 mm² |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 2.5 mm² |
| Com contato de sinalização remota (EF000422) | Não |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Ensaio de categoria tipo 1 (EF004231) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
