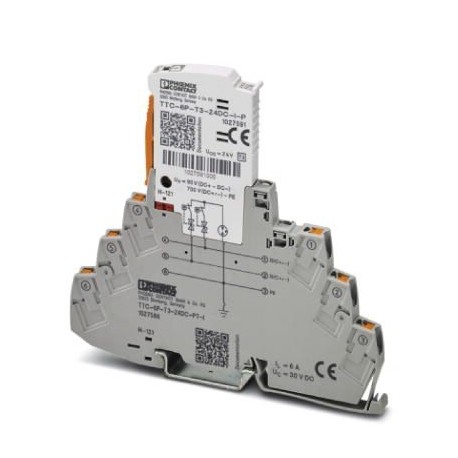

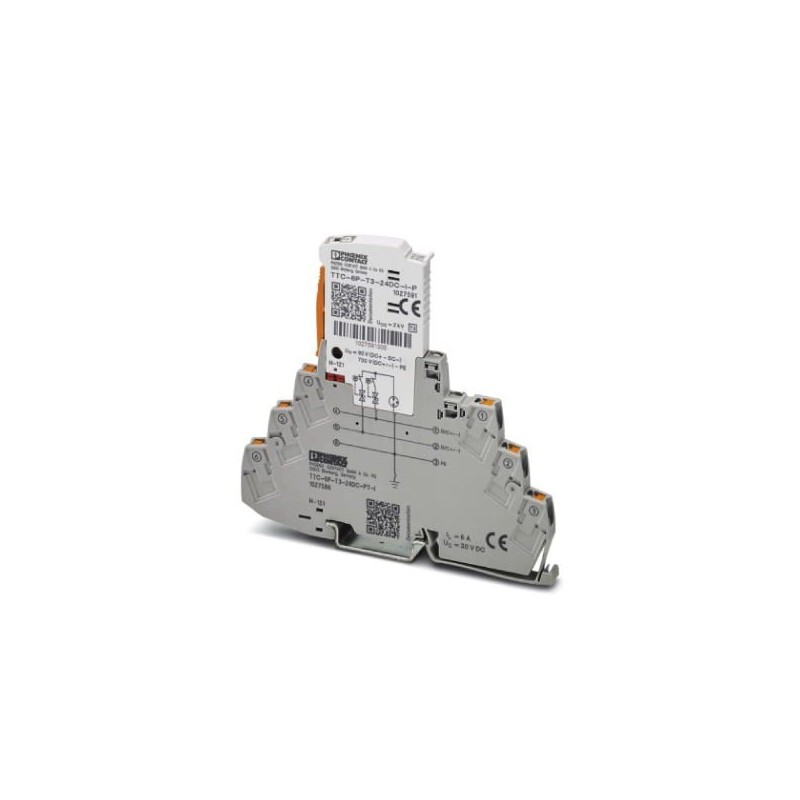

TTC-6P-T3-24DC-PT-I 1027586 PHOENIX CONTACT Typ 3 überspannungsschutz-Gerät
TTC-6P-T3-24DC-PT-I
1027586
PHOENIX_CONTACT
Typ 3 überspannungsschutz-Gerät
Überspannungsschutz Typ 3, bestehend aus Steckschutz und Basiselement, mit integrierter Statusanzeige für 24VDC Stromversorgungen
Erdung, Blitz- und Überspannungsschutz > Geräteüberspannungsschutz für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben und zwanzig tausend fünf hundert sechs und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626522333 |
| Gewicht pro Stück (exklusive Verpackung) | 32.620 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend dreißig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Höhe | ≤ 6000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5 G (10 ... 150 Hz/20 Zyklen/Achse/X, Y, Z) |
Allgemeine
| De Typ | T3 |
|---|---|
| IEC-Stromversorgung | DC |
| Anzahl der ports | Ein |
| Mode Schutz | (DC+) - (DC-) |
| (DC+/DC -) PE | |
| Montage-Typ | DIN-schiene: TH-35 - 7,5 mm |
| Farbe | Verkehrs-Grau RAL 7042 |
| Licht Grau RAL 7035 | |
| Gehäuse material | PBT |
| Grad der Verschmutzung | Zwei |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | DIN-Schienen-Modul, zwei-Abschnitt, teilbar |
| Anzahl der Positionen | Zwei |
| Surge Schutz Fehler Meldung | optische |
Zusätzliche Beschreibungen
| Hinweis | CBM: |
|---|---|
| 2905743 CBM E4 24DC/0.5-10A-NO-R | |
| 2905744 CBM E8 24DC/0.5-10A-NO-R | |
| CBMC: | |
| 2906032 CBMC E4 24DC/1-10A KEINE | |
| 2908716 CBMC E4 24DC/1-10A-C NICHT | |
| 2910411 CBMC E4 24DC/1-10A IOL | |
| PTCB: | |
| 2908262 PTCB E1 24DC/1-8A NR | |
| CB E1: | |
| 2800907 CB E1 24DC/10A KEIN P | |
| 2800914 CB E1 24DC/10A S-R P | |
| 2800928 CB E1 24DC/10A S-C-P | |
| 2905805 CB E1 24DC/10A SI-R-P | |
| 2905812 CB E1 24DC/10A SI-C-P |
Schutzschaltung
| Nennspannung UN | 24 V DC |
|---|---|
| Maximale kontinuierliche Spannung UC | 30 V DC |
| Nenn-Laststrom ichL | 6 A (30 °C) |
| Fehlerstrom-ichPE | ≤ 5 µA |
| Nennentladestrom In(8/20) µs | 1 kA |
| Kombination Welle UOC | 2 kV (2 Ω) |
| 6 kV (12 Ω) | |
| Überspannungsschutz Stufe Up(DC+) - (DC-) | ≤ 0.09 kV (Uoc= 2 kV) |
| ≤ 0.2 kV (Uoc= 6 kV) | |
| Überspannungsschutz Stufe Up(DC+/DC -) PE | ≤ 0.7 kV |
| ≤ 1 ns | |
| ≤ 100 ns | |
| Kurzschlussstrom ISCCR | 60 A DC (ohne zusätzliche backup-Sicherung) |
| 220 A DC | |
| Max. Sicherung fuse mit Zweig Verkabelung | 6 A (gG) |
| 10 A (siehe Hinweis: CBM, CBMC, PTCB -, CB-E1) | |
| Maximale backup-Sicherung für durchgangsverdrahtung | 6 A (gG) |
Verbindungsdaten
| Verbindungs-Methode | Push-in-Anschluss |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm2 ... 2,5 mm2 |
| Leiterquerschnitt solid | 0,2 mm2 ... 4 mm2 |
| Leiterquerschnitt AWG | 24 ... 12 |
| Abisolierlänge | 8 mm |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert sechseCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert sechseCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert sechs
| Merkmal | Wert |
|---|---|
| Höchste Dauerspannung AC (EF004198) | 30 V |
| Montageart (EF000003) | Hutschiene TH35 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 4 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 2.5 mm² |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 3 (EF004231) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
