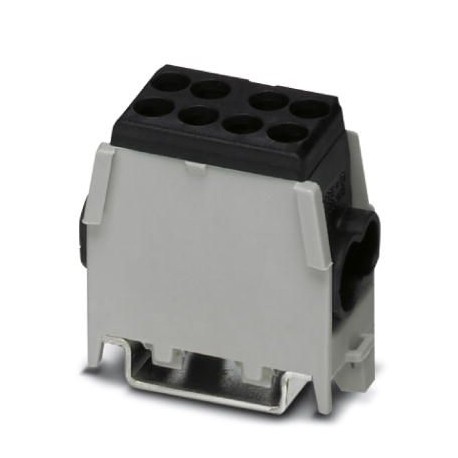

UDB 2X25/16 BK 3071356 PHOENIX CONTACT Hauptleitungs-Abzweigklemme
UDB 2X25/16 BK
3071356
PHOENIX_CONTACT
5
Hauptleitungs-Abzweigklemme
Módulo de derivação do cabo principal, tensão nominal: 400 V, corrente nominal: 101 A, número de ligações: 4, número de polos: 1, tipo de ligação: Ligação roscada, 1º andar, Secção de dimensionamento: 25 mm², secção: 1,5 mm² - 25 mm², Ligação roscada, 2. Piso, secção: 1,5 mm² - 16 mm², classe de montagem: NS 35/7,5, NS 35/15, Cor: Preto
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3071356 |
|---|---|
| Quantidade de embalagem (VPE) | 5 Unid |
| Página de catálogo | Página 562 (C-1-2017) |
| GTIN | 4046356736015 |
| Peso por unidade (exclusive embalagem) | 50,470 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | DE (Alemanha) |
Geral
| Número de pólos | 1 |
|---|---|
| Número de níveis | 1 |
| Número de conexões | 4 |
| Potenciais | 1 |
| Bitola nominal | 25 mm² |
| Cor | preto |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 3,26 W |
| Corrente de carga máxima | 101 A |
| Corrente nominal IN | 101 A |
| Tensão UN | 400 V (máx. 1000 V) |
| Parede lateral aberta | Não |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M5/M6 |
| Comprimento de isolamento | 16 mm |
| Torque mín. | 2,2 Nm |
| Binário de arranque máx. | 2,5 Nm |
| Conexão conforme norma | IEC 60998-1 |
| Nota | Utilize terminais tubulares com condutores flexíveis |
| Perfil do condutor rígido mín. | 1,5 mm² |
| Perfil do condutor rígido máx. | 25 mm² |
| Bitola do condutor AWG mín. | 8 |
| Bitola do condutor AWG máx. | 2 |
| Bitola do condutor flexível mín. | 10 mm² |
| Bitola do condutor flexível máx. | 16 mm² |
| Bitola do condutor flexível AWG mín. | 8 |
| Bitola do condutor flexível AWG máx. | 3 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 16 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 10 mm² |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 16 mm |
| Conexão conforme norma | IEC 60998-1 |
| Torque mín. | 1,7 Nm |
| Binário de arranque máx. | 2 Nm |
| Perfil do condutor rígido mín. | 1,5 mm² |
| Perfil do condutor rígido máx. | 16 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 10 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 6 mm² |
Normas e disposições
| Conexão conforme norma | IEC 60998-1 |
|---|---|
| IEC 60998-1 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 10.0.127141190eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141190eCl@ss 8.027141190eCl@ss 9.027141190
| Característica | Valor |
|---|---|
| Corrente nominal especificada In (EF008250) | 101 A |
| Tensão especificada de funcionamento (EF000228) | 400 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Número de níveis (EF002659) | 1 |
| Número de fixações por nível (EF002660) | 4 |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 23 mm |
| Altura (EF000040) | 46 mm |
| Profundidade (EF000049) | 42 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Preto |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3071356-UDB 2X25/16 BK | 99 Kbytes |
|
