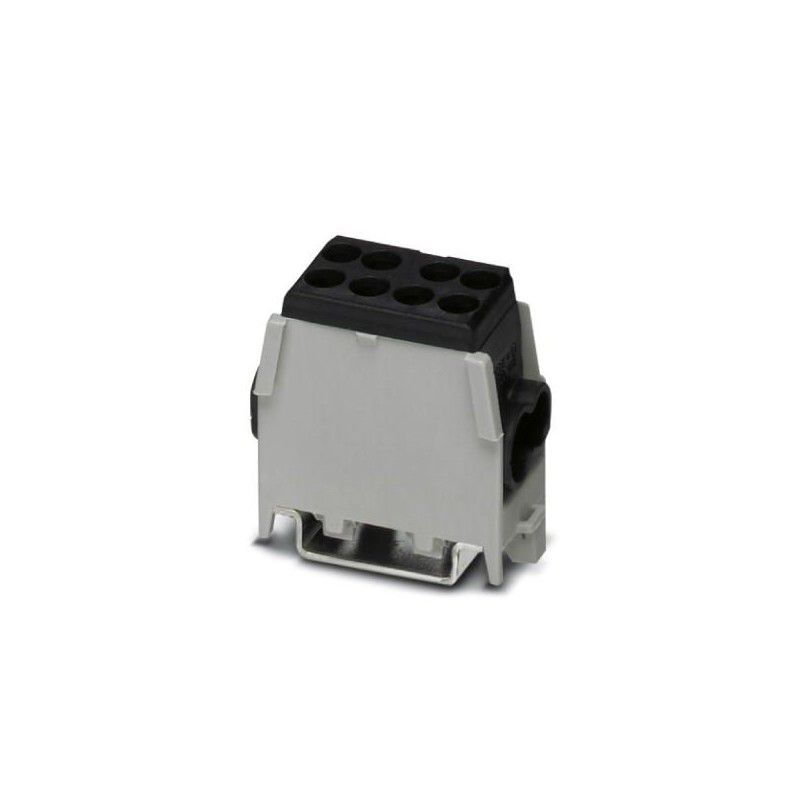

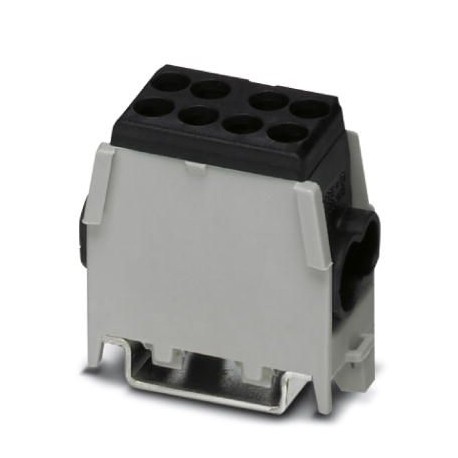

UDB 2X25/16 BK 3071356 PHOENIX CONTACT Módulo de ramificación de cable principal, tensión nominal: 400 V, co..
UDB 2X25/16 BK
3071356
PHOENIX_CONTACT
5
Módulo de ramificación de cable principal, tensión nominal: 400 V, corriente nominal: 101 A, número de conexiones: 4, número de polos: 1, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 25 mm², 1er piso, sección: 1,5 mm² - 25 mm², Conexión por tornillo, 2. Piso, sección: 1,5 mm² - 16 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3071356 |
|---|---|
| Unidad de embalaje | 5 pcs |
| Clave de venta | BE1213 - |
| Cantidad de pedido mínima | 5 pcs |
| Página del catálogo | Página 562 (C_1_2017) |
| EAN | 4046356736015 |
| Peso por unidad (sin incluir el embalaje) | 50,470 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Generalidades
| Número de polos | 1 |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 4 |
| Potenciales | 1 |
| Sección nominal | 25 mm² |
| Color | negro |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 3,26 W |
| Corriente de carga máxima | 101 A |
| Corriente nominal IN | 101 A |
| Tensión nominal UN | 400 V (máx. 1000 V) |
| Pared lateral abierta | No |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Rosca de tornillo | M5/M6 |
| Longitud a desaislar | 16 mm |
| Par de apriete mín. | 2,2 Nm |
| Par de apriete máx. | 2,5 Nm |
| Conexión según norma | IEC 60998-1 |
| Observación | Utilice punteras para los conductores flexibles |
| Sección de conductor rígido mín. | 1,5 mm² |
| Sección de conductor rígido máx. | 25 mm² |
| Sección de conductor AWG mín. | 8 |
| Sección de conductor AWG máx. | 2 |
| Sección de conductor flexible mín. | 10 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección del conductor flexible AWG mín. | 8 |
| Sección del conductor flexible AWG máx. | 3 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 10 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 16 mm |
| Conexión según norma | IEC 60998-1 |
| Par de apriete mín. | 1,7 Nm |
| Par de apriete máx. | 2 Nm |
| Sección de conductor rígido mín. | 1,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 10 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 6 mm² |
Normas y especificaciones
| Conexión según norma | IEC 60998-1 |
|---|---|
| IEC 60998-1 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 10.0.127141190eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141190eCl@ss 8.027141190eCl@ss 9.027141190
| Característica | Valor |
|---|---|
| Corriente nominal In (EF008250) | 101 A |
| Tensión nominal (EF000228) | 400 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de pisos (EF002659) | 1 |
| Número de puntos de sujeción por piso (EF002660) | 4 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 23 mm |
| Altura (EF000040) | 46 mm |
| Profundidad (EF000049) | 42 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Negro |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3071356-UDB 2X25/16 BK | 99 Kbytes |
|
