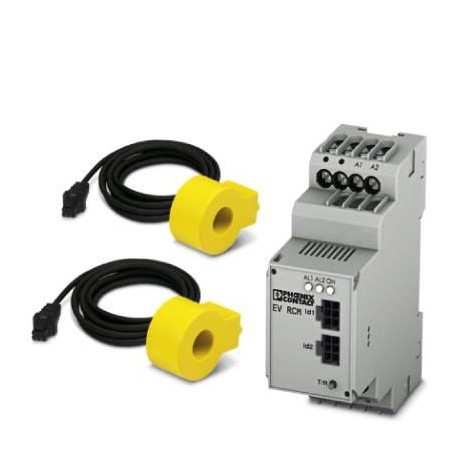

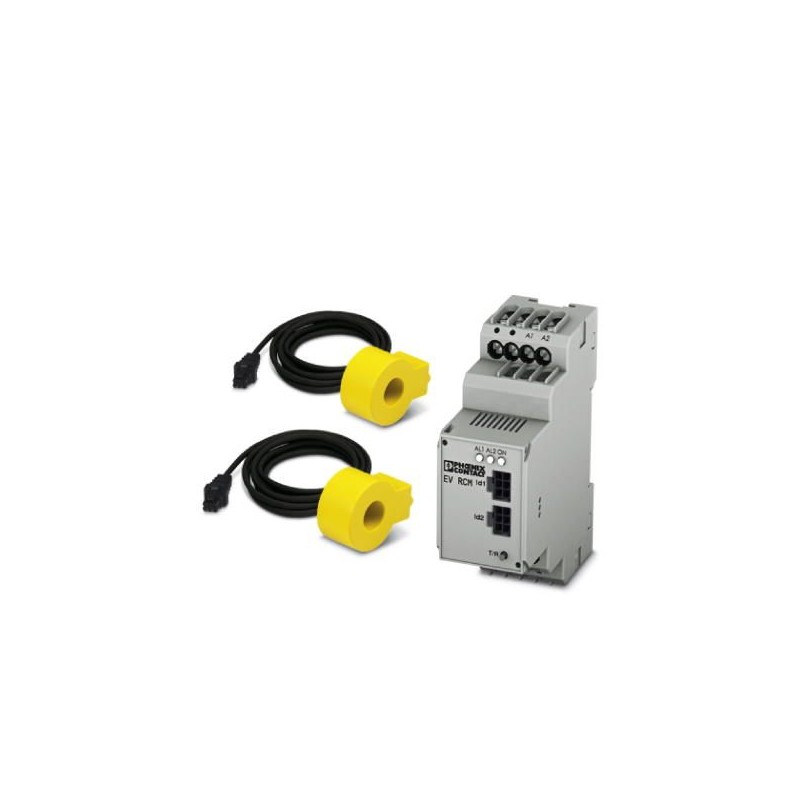

EV-RCM-C2-AC30-DC6 1622451 PHOENIX CONTACT Controle de corrente diferencial
EV-RCM-C2-AC30-DC6
1622451
PHOENIX_CONTACT
Controle de corrente diferencial
O Módulo de Corrente Residual Diferencial é usado para registrar corrente residual CA e CC em pontos de carregamento CA. O dispositivo de proteção de ordem superior (por exemplo, disjuntor de corrente residual) é protegido contra possíveis correntes residuais CC. Variantes de produtos de 1 ou 2 canais estão disponíveis.
Dispositivos de encaixe industriais e especiais > Sistema de controle de carga E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1622451 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 767 (C-2-2017) |
| GTIN | 4055626040608 |
| Peso por unidade (exclusive embalagem) | 443,000 GRM |
| Número do imposto alfandegário | 90303380 |
| País de origem | DE (Alemanha) |
Definição do produto
| Tipo de produto | Módulo de corrente de fuga diferencial (RCM) para controladores de carregamento AC para aplicações privadas (EU/CN) |
|---|---|
| Versão | 2 canais |
| Normas / Determinações | IECˆ61851-1 |
| Padrão de carga | Tipo 2 |
| Modo de carga | Modo 3 |
| Quantidade de pontos de carregamento suportados | 1 |
| Conformidade | Conforme CE |
Condições ambientais
| Temperatura ambiente (funcionamento) | -25 °C ... 80 °C |
|---|---|
| Classe climática | Segundo a IEC 60271/-1/-2/-3 |
| Grau de proteção | IP20 (Bornes) |
| IP30 (Elementos montados) |
Saída de comando
| Ativação contator de carga | Relé de alarme 1 IΔn: correntes de fuga AC e DC |
|---|---|
| Tensão de comutação máxima | 250 V |
| Corrente de comutação máxima | 5 A (Respectivamente 1 contato normalmente aberto) |
| Número de contatos normalmente abertos | 1 |
| Indicação sobre o contato de comutação | Corrente de repouso |
| Ciclos de comutação | 10000 |
Faixa de medição da corrente diferencial
| Frequência nominal fn | ≤ 2000 Hz |
|---|---|
| Corrente diferencial nominal | ± 300 mA (Pico) |
| Área de medição de corrente | 50 A (45 Hz ... 50 Hz) |
| Corrente diferencial IΔn | 30 mA |
| 6 mA | |
| Tempo de resposta com IΔn | < 180 ms |
| Corrente nominal In | 32 A |
| Tempo de resposta com 2 x IΔn | < 70 ms |
| Tempo de resposta com 5xIΔn | < 20 ms |
| Tempo de resposta com IN | < 500 ms |
| Função de recarregamento | 3 tentativas de ligação em um intervalo de 15 min. |
Transdutor de corrente de medição
| Tipo de conexão | Conector de encaixe |
|---|---|
| Alimentação | através do módulo RCM |
| Diâmetro da bobina de medição | 15 mm |
Dados de conexão
| Tipo de conexão | Conexão à mola |
|---|---|
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 14 |
Alimentação
| Faixa de tensão de alimentação | 100 V AC ... 240 V AC (Faixa de tensão nominal) |
|---|---|
| Máximo consumo de energia | 22 mA |
| Consumo de potência nominal | < 0,5 W (Marcha de inércia) |
| Faixa de frequência | 45 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371809eCl@ss 8.027371809eCl@ss 9.027144703
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY EN.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-1622451-EV-RCM-C2-AC30-DC6 | 97 Kbytes |
|
