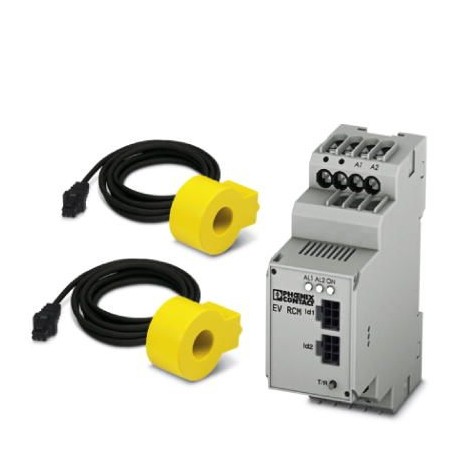

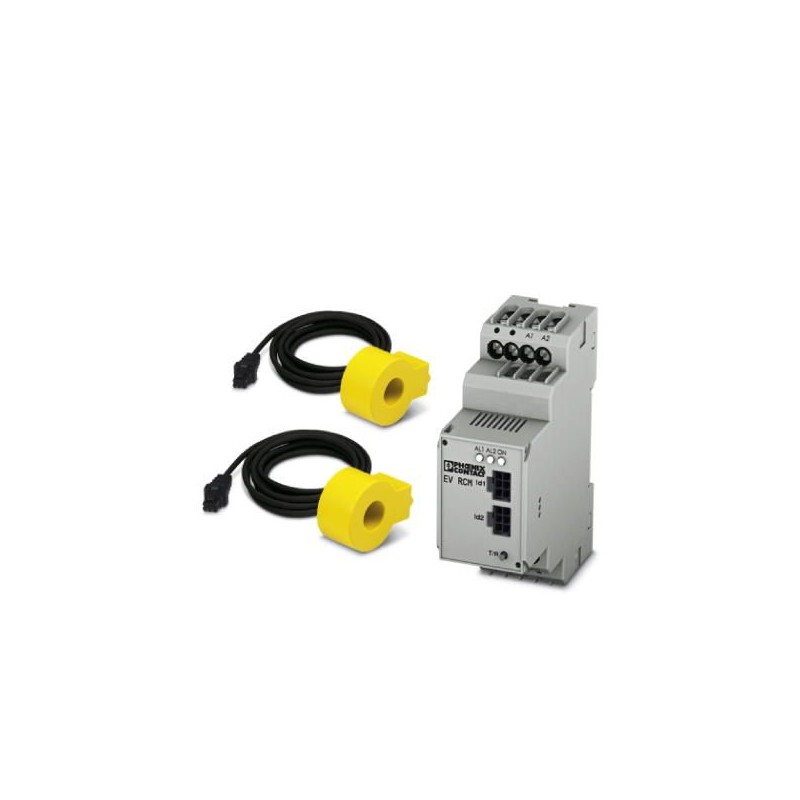

EV-RCM-C2-AC30-DC6 1622451 PHOENIX CONTACT Monitoraggio della corrente differenziale
EV-RCM-C2-AC30-DC6
1622451
PHOENIX_CONTACT
Monitoraggio della corrente differenziale
Il modulo di corrente residua differenziale viene utilizzato per registrare la corrente residua CA e CC nei punti di ricarica CA. Il dispositivo di protezione di ordine superiore (ad es. interruttore differenziale) è protetto contro eventuali correnti differenziali CC. Sono disponibili varianti di prodotto a 1 o 2 canali.
connettori industriali e speciali > Controller di ricarica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1622451 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | XWBBAC - |
| Pagina catalogo | Pagina 767 (C_2_2017) |
| GTIN | 4055626040608 |
| Peso per pezzo (confezione esclusa) | 443,000 g |
| Numero tariffa doganale | 90303380 |
| Paese di origine | DE (Germania) |
Definizione prodotto
| Tipo di prodotto | Modulo differenziale (RCM) per controlli di carica AC per applicazioni private (EU/CN) |
|---|---|
| Esecuzione | 2 canali |
| Norme/Disposizioni | IECˆ61851-1 |
| Standard di ricarica | Tipo 2 |
| Modalità di carica | Mode 3 |
| Numero dei punti di ricarica supportati | 1 |
| Conformità | CE conforme |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C |
|---|---|
| Classe di climatizzazione | a norma IEC 60271 /-1 /-2 /-3 |
| Grado di protezione | IP20 (Morsetti) |
| IP30 (Componenti) |
Uscite di commutazione
| Controllo relè di carica | Relè allarme 1 IΔn: correnti di guasto AC e DC |
|---|---|
| Max. tensione commutabile | 250 V |
| Max. corrente d'inserzione | 5 A (1 contatto di chiusura) |
| Numero di contatti in chiusura | 1 |
| Nota per contatto di commutazione | Corrente di riposo |
| Cicli di commutazione | 10000 |
Campo di misura della corrente differenziale
| Frequenza di dimensionamento fn | ≤ 2000 Hz |
|---|---|
| Corrente diff. nominale | ± 300 mA (Picco) |
| Campo di misura corrente | 50 A (45 Hz ... 50 Hz) |
| Corrente differenziale IΔn | 30 mA |
| 6 mA | |
| Tempo di intervento per IΔn | < 180 ms |
| Corrente di dimensionamento In | 32 A |
| Tempo d'intervento a 2 x IΔn | < 70 ms |
| Tempo di intervento per 5xIΔn | < 20 ms |
| Tempo di intervento per IN | < 500 ms |
| Funzione Reload | 3 tentativi di attivazione a distanza di 15 min. |
Trasformatori corrente di misura
| Collegamento | Connettori |
|---|---|
| alimentazione | tramite modulo RCM |
| Diametro della bobina di misura | 15 mm |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Alimentazione delle apparecchiature
| Range tensione di alimentazione | 100 V AC ... 240 V AC (Campo di tensioni nominali) |
|---|---|
| Max. corrente assorbita | 22 mA |
| Assorbimento di potenza nominale | < 0,5 W (a vuoto) |
| Frequenza | 45 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127371800eCl@ss 6.027371800eCl@ss 7.027371809eCl@ss 8.027371809eCl@ss 9.027144703
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY IT.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-1622451-EV-RCM-C2-AC30-DC6 | 97 Kbytes |
|
