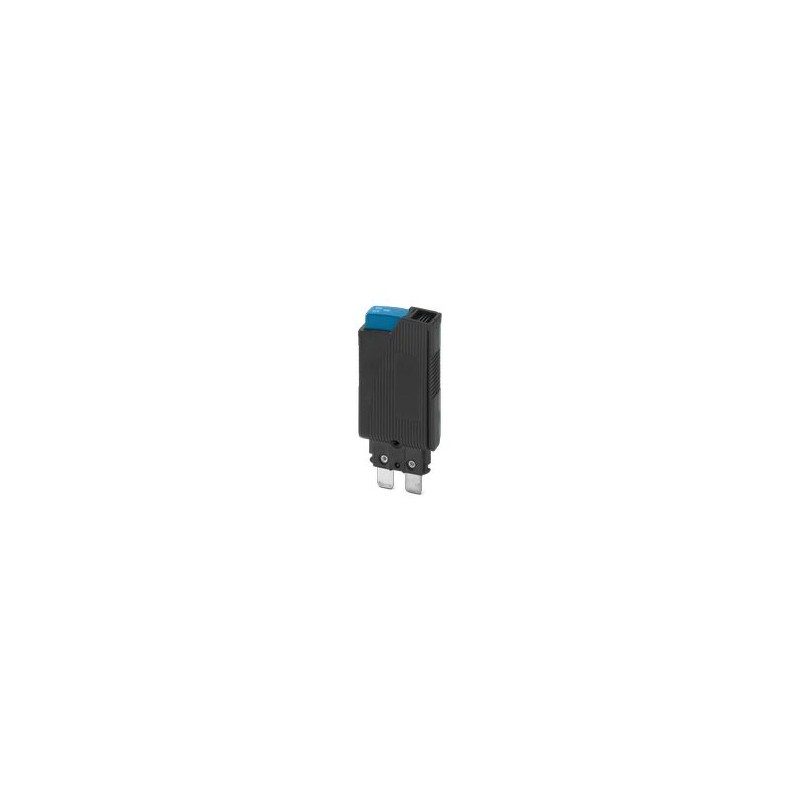

TCP 5A 1538622 PHOENIX CONTACT Interruptor térmico de canal único para proteção de equipamentos, para proteg..
TCP 5A
1538622
PHOENIX_CONTACT
Interruptor térmico de canal único para proteção de equipamentos, para proteger consumidores a 250 V AC/72 V DC em caso de sobrecarga. Para instalação em blocos de terminais fusíveis e interfaces para fusíveis planos inseridos do Formulário C conforme ISO 8820-3. Com corrente nominal fixa: 5 A
Interruptores de proteção do aparelho térmico, número de polos: 1, tipo de fusível: Lento, tipo de fusível: Fusível automático, tipo de montagem: no elemento base
Thermal miniature circuit breaker, pluggable in screw-type fuse terminal block UK 6-FSI/C and spring-cage fuse terminal block ST 4-FSI/C
Disjuntores, fusíveis > Disjuntor
Proteção de surtos
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| General | When mounted in rows, the nominal device current can be limited to just 80% or must be overdimensioned accordingly. |
| Type | Male |
| Product type | Thermal device circuit breakers |
| Number of positions | 1 |
| Insulation characteristics | |
| Overvoltage category | II |
| Degree of pollution | 2 |
| Fuse type | Automatic device |
| Maximum power dissipation for nominal condition | ≤ 0.9 VA |
| Fuse | Slow-blow |
| General | |
| Rated voltage | 250 V AC |
| 65 V DC | |
| 250 V AC (AC according to UL 1077) | |
| 72 V DC (DC according to UL 1077) | |
| Rated current IN | 5 A |
| Rated surge voltage | 2.5 kV |
| Insulation resistance Riso | > 100 MΩ (500 V DC) |
| Tripping method | T (thermal) |
| Device resistance | 0.05 Ω |
| Rated short-circuit switching capacity Icn | 30 A (250 V AC / 65 V DC) |
| 50 A (30 V DC) | |
| Short-circuit switching capacity | 2000 A (250 V AC / UL 1077) |
| 2000 A (72 V DC / UL 1077) | |
| Dielectric strength | 3000 V AC (Actuation area) |
| 1500 V AC (Installation area) | |
| Switching cycles, max. | 6000 (At 1 x In, low-induction) |
| 3000 (At 1 x In, inductive) | |
| 500 (At 2 x In, inductive) | |
| Connection method | pluggable |
| Dimensional drawing |  |
| Width | 8.2 mm |
| Height | 24.4 mm |
| Depth | 44.5 mm |
| Flammability rating according to UL 94 | V-0 |
| Insulating material group | IIIb |
| Insulating material | PPS |
| Mechanical data | |
| Open side panel | No |
| Ambient conditions | |
| Degree of protection | IP40 (Actuation area) |
| Ambient temperature (operation) | -20 °C ... 60 °C |
| Altitude | ≤ 4000 m (amsl) |
| Humidity test | 240 h, 95 % RH, 40 °C |
| Mounting type | on base element |
| Característica | Valor |
|---|---|
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | Outro |
| Número de polos (EF001391) | 1 |
| Tipo de construção (EF000767) | Ficha |
| Largura (EF000008) | 8.2 mm |
| Altura (EF000040) | 24.4 mm |
| Profundidade (EF000049) | 44.5 mm |
| Método de montagem (EF000003) | Outro |
| Tensão de funcionamento (EF000111) | 250 V |
| Corrente nominal (EF000001) | 5 A |
| Limitação de corrente ativa x IN (EF011922) | 0 |
| Com contato de sinalização remota (EF000422) | Não |
| Temperatura ambiente durante a operação (EF007515) | -20 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
